Descripción

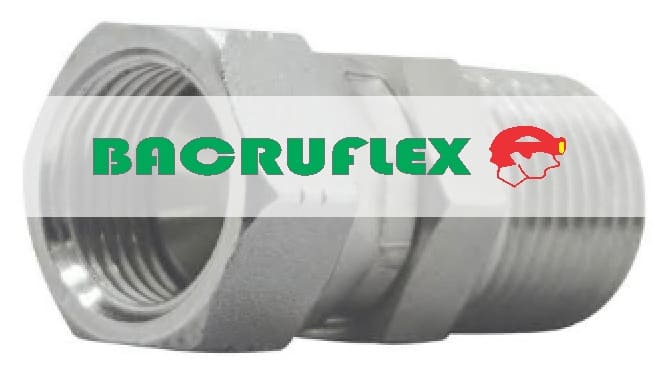

Adaptador Hidráulico Recto Macho NPT a Hembra Giratoria JIC 37° – Serie 2018 Park-Flex
El adaptador hidráulico recto serie 2018 (Park-Flex / Parker Hannifin) —conocido en la industria de la potencia fluida bajo las referencias de intercambio 6505, 2240, FTX o 6805— es un conector de transición recto diseñado para acoplar un puerto con rosca cónica de tubería Macho NPT / NPTF (National Pipe Taper / ANSI B1.20.1) a una línea rígida o manguera equipada con tuerca móvil Hembra Giratoria JIC 37° (SAE J514 / ISO 8434-2).
Su configuración recta permite conectar bombas, bloques colectores, válvulas o cilindros hidráulicos con puertos NPT hacia latiguillos o tuberías JIC, ofreciendo la ventaja de un montaje rápido y sin torsión gracias a la tuerca giratoria del extremo hembra.
Configuración y Mecanismo de Sellado (Macho NPT vs. Hembra Giratoria JIC 37°)
Este conector combina la rigidez del roscado de tubería cónica americana con la flexibilidad del acoplamiento cónico JIC:
Extremo 1: Macho NPT / NPTF (ANSI/ASME B1.20.1 / SAE J476)
-
Estándar: NPTF (National Pipe Taper Fuel – Rosca cónica para tubería hidráulica).
-
Mecanismo de Sellado: Sellado mecánico por interferencia de hilos de rosca cónica (deformación metal-metal).
-
Tipo de Conexión: Al roscarse firmemente en el puerto hembra, las crestas y raíces de las roscas cónicas se comprimen entre sí. Se recomienda el uso de cinta teflón de grado hidráulico o sellador anaeróbico para garantizar un sello 100% hermético frente a picos de presión.
Extremo 2: Hembra Giratoria JIC 37° (SAE J514 / ISO 8434-2)
-
Estándar: SAE J514 / ISO 8434-2 (Rosca recta unificada UN/UNF).
-
Mecanismo de Sellado: Asiento mecánico cónico interior a 37° (Swivel Seat).
-
Tipo de Conexión: La tuerca libremente giratoria presiona la cara cónica interna hembra contra el cono exterior a 37° de un extremo macho JIC acoplado. No sella en la rosca, sino exclusivamente por compresión metal-metal en el cono a 37°.
Ventajas del Adaptador Recto Serie 2018 Park-Flex
-
Montaje Sin Torsión de Mangueras: La tuerca giratoria JIC permite apretar la línea hidráulica sin girar el cuerpo del adaptador ni retorcer la manguera acoplada durante el mantenimiento.
-
Excelente Opción de Transición NPT a SAE: Resuelve fácilmente la incompatibilidad entre componentes rígidos con rosca NPT de fontanería/hidráulica y mangueras con estándar SAE JIC.
-
Flujo Cilíndrico Directo: Su diseño recto no altera la dirección del fluido, minimizando la pérdida de carga y la generación de turbulencias o calor en el circuito.
-
Construcción en Acero de Alta Resistencia: Mecanizado en acero al carbono de alta calidad para soportar vibraciones continuas e impulsos de presión hidráulica.
-
Protección Anticorrosiva: Acabado con recubrimiento de zincado electrolítico pasivado que prolonga su durabilidad ante ambientes agresivos e intemperie.
Especificaciones Técnicas y Operativas
-
Código de Parte / Serie: 2018 (Park-Flex / Parker Hannifin) / 6505 / 2240 (Equivalencias de la industria).
-
Normativa Dimensional: ANSI/ASME B1.20.1 (NPT) / SAE J514 / ISO 8434-2 (JIC).
-
Presión Nominal de Trabajo: Rango de 3000 PSI a 6000 PSI (dependiendo del tamaño nominal del conector).
-
Rango de Temperatura de Operación: De -40°C a +250°C (sellado metal a metal sin limitaciones por juntas elastoméricas).
-
Material Base: Acero al carbono mecanizado (disponible bajo pedido especial en Acero Inoxidable 316).
-
Medidas Disponibles (Macho NPT x Hembra Giratoria JIC): Desde 1/4» NPT (7/16»-20 JIC) hasta 2» NPT (2-1/2»-12 JIC).
Tabla de Identificación Dimensional (Serie 2018 / 6505 / 2240)
| Tamaño Guía (Dash) | Extremo 1: Macho NPT (Rosca Cónica) | Extremo 2: Hembra Giratoria JIC 37° (Rosca UN/UNF) | Presión Máx. de Trabajo (PSI / BAR) |
| -04-04 | 1/4» – 18 NPT | 7/16» – 20 UNF (Tubo 1/4») | 6000 PSI (414 BAR) |
| -06-06 | 3/8» – 18 NPT | 9/16» – 18 UNF (Tubo 3/8») | 5000 PSI (345 BAR) |
| -08-08 | 1/2» – 14 NPT | 3/4» – 16 UNF (Tubo 1/2») | 4500 PSI (310 BAR) |
| -12-12 | 3/4» – 14 NPT | 1-1/16» – 12 UN (Tubo 3/4») | 3500 PSI (241 BAR) |
| -16-16 | 1» – 11.5 NPT | 1-5/16» – 12 UN (Tubo 1») | 3000 PSI (207 BAR) |
Aplicaciones e Industrias Recomendadas
El adaptador 2018 Park-Flex se utiliza ampliamente en:
-
Sistemas de Potencia Hidráulica e Industrial: Conexión de salidas NPT de bombas, filtros y tanques a mangueras JIC.
-
Maquinaria Pesada y de Construcción: Adaptación de líneas en equipos móviles como excavadoras, cargadores y tractores.
-
Equipos Mineros y Petroleros: Mantenimiento de unidades de perforación y plantas de procesamiento.
-
Prensas e Inyectoras: Conexión de puertos de manifolds hidráulicos hacia distribuidores secundarios.
