Descripción

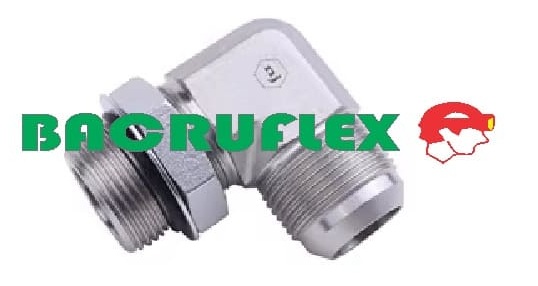

Adaptador Hidráulico a 90° Macho O-Ring Boss (ORB) a Macho JIC 37° – Serie 2062 Park-Flex

El adaptador hidráulico codo a 90° serie 2062 (Park-Flex / Parker) —conocido en la industria de la potencia fluida bajo los códigos equivalentes 2500, 6801 o AO2600— es un conector forjado orientable diseñado para acoplar un puerto con rosca recta e cavidad O-Ring Boss (ORB / SAE J1926) a una línea o manguera hidráulica equipada con terminal JIC 37° (SAE J514).

Su diseño en ángulo recto de 90° permite realizar transiciones limpias y ordenadas desde bloques de válvulas, bombas, motores y cilindros hidráulicos hacia las líneas de distribución, eliminando el radio de curvatura forzado en las mangueras y previniendo su desgaste prematuro por fricción o tensión mecánica.

Configuración y Mecanismo de Sellado (ORB vs. JIC 37°)

Este adaptador combina dos de los estándares de sellado más confiables y utilizados en la oleohidráulica moderna:

Extremo 1: Macho O-Ring Boss (ORB / SAE J1926-1 / ISO 11926-1)

• Estándar: SAE J1926-1 / ISO 11926-1 (Rosca recta UN/UNF).

• Mecanismo de Sellado: El sellado estanco se logra mediante una junta tórica (O-Ring) de nitrilo (NBR) o fluorocarbono (Viton) que se comprime en la cavidad o chaflán biselado del puerto receptor.

• Sistema Orientable a 360°: Dispone de una contra-tuerca de seguridad (Locknut) y arandela de respaldo metálica (Back-up Washer). Permite roscar el codo en el puerto, rotar el cuerpo 360° en la dirección exacta de la manguera y bloquear la posición ajustando la contra-tuerca contra la cara del puerto.

• Sin Selladores Auxiliares: No requiere cinta PTFE ni selladores químicos; la estanqueidad es 100% efectuada por el O-Ring elastomérico.

Extremo 2: Macho JIC 37° (SAE J514 / ISO 8434-2)

• Estándar: SAE J514 (Rosca recta unificada UN/UNF).

• Mecanismo de Sellado: Asiento cónico exterior rectificado a 37°.

• Tipo de Conexión: Realiza un sellado por contacto mecánico metal-metal al acoplarse contra el cono cóncavo de 37° de una Hembra Giratoria JIC (por ejemplo, serie 2250 / 6502).

Ventajas del Adaptador Codo 90° Serie 2062 Park-Flex

1. Cero Fugas en el Puerto de Entrada: El sello con O-Ring confinado en el puerto ORB previene fugas causadas por variaciones extremas de temperatura o picos de presión (efecto martillo).

2. Posicionamiento Exacto a 360°: La tuerca de bloqueo permite orientar la salida del codo en cualquier dirección requerida sin comprometer la capacidad de sello del O-Ring ni forzar los hilos de la rosca.

3. Protección y Mayor Vida Útil de Mangueras: Facilita giros a 90° en la propia salida del bloque, evitando dobladuras cerradas en la manguera y prolongando su durabilidad.

4. Cuerpo Monobloque Forjado: Fabricado en acero al carbono forjado de gran tenacidad para soportar altas presiones sostenidas e intensas vibraciones.

5. Recubrimiento Anticorrosivo: Acabado con cincado electrolítico de alta protección contra agentes ambientales agresivos, aceites e intemperie.

Especificaciones Técnicas y Operativas

• Código de Parte / Serie: 2062 (Park-Flex / Parker Hannifin) / 2500 / 6801 (Equivalencias del mercado).

• Normativa Dimensional: SAE J1926 / SAE J514 / ISO 8434-2.

• Presión Nominal de Trabajo: Desde 2500 PSI hasta 6000 PSI (según el tamaño del puerto; los tamaños pequeños como dash -04 al -08 soportan mayores presiones).

• Rango de Temperatura de Operación: De -35°C a +100°C con O-Ring estándar de nitrilo (NBR). Ampliable hasta +200°C utilizando O-Rings de Viton (FKM).

• Material Base: Acero al carbono forjado (opcional en Acero Inoxidable 316 para ambientes marinos o químicos).

• Medidas Disponibles (Macho ORB x Macho JIC): Dash -04 (7/16»-20 ORB x 7/16»-20 JIC) hasta Dash -32 (2-1/2»-12 ORB x 2-1/2»-12 JIC).

Tabla de Identificación Dimensional (Serie 2062 / 2500)

Comparativa: Codo ORB – JIC (2062) vs. Codo NPT – JIC (2024 / 2500 NPT)

Aplicaciones e Industrias Recomendadas

El adaptador 2062 Park-Flex es ampliamente utilizado en:

• Maquinaria Agrícola y de Construcción: Conexión de puertos en bombas hidráulicas, motores de orugas, tractores y excavadoras.

• Unidades de Potencia e Hidráulica Industrial: Salidas en ángulo recto desde colectores (manifolds) hacia válvulas proporcionales o direccionales.

• Prensas Hidráulicas e Inyectoras de Plástico: Conexión de líneas de alta presión en espacios reducidos con vibración constante.

• Sistemas de Dirección y Elevación: Interconexión de cilindros de doble efecto y bloques de control.
