Descripción

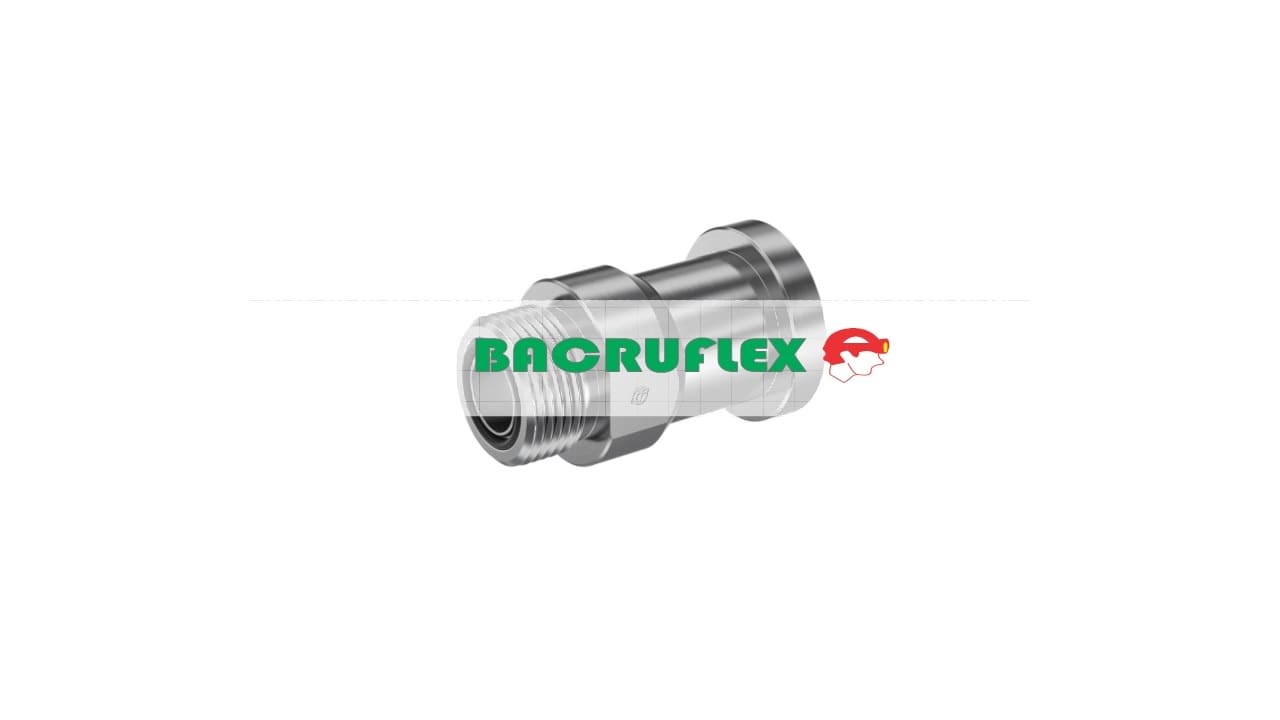

Adaptador Brida Recto Código 62 a Macho Asiento Plano (ORS / ORFS) – Serie FF5541 Park-Flex
El adaptador hidráulico recto serie FF5541 (Park-Flex / Parker) es un conector de alta integridad diseñado para acoplar sistemas de tuberías y mangueras de alta presión. Su configuración une una cabeza de brida recta SAE Código 62 (Code 62 – 6000 PSI) en un extremo con una conexión macho de sello por junta tórica en cara plana (ORS / ORFS – O-Ring Face Seal) en el otro.
Este adaptador convierte una salida de puerto o manguera embridada Código 62 bajo norma SAE J518 / ISO 6162-2 a un puerto con rosca macho ORFS bajo norma SAE J1453 / ISO 8434-3, garantizando cero fugas en circuitos hidráulicos sometidos a impulsos térmicos y severas vibraciones.
Configuración y Características de Sellado
Extremo 1: Cabeza de Brida Recta SAE Código 62 (Code 62)
-
Estándar: SAE J518 / ISO 6162-2 (Serie 6000 PSI).
-
Mecanismo de Sellado: Cara con cavidad (O-ring groove) que alberga una junta tórica elastomérica (Nitrilo/Viton). Al ajustarse con medias bridas (split flanges) y pernos de alta resistencia, la junta se comprime contra la cara plana de la bomba, motor o bloque hidráulico, creando un sello hermético.
Extremo 2: Macho Asiento Plano con O-Ring (ORS / ORFS)
-
Estándar: SAE J1453 / ISO 8434-3.
-
Mecanismo de Sellado: Presenta una cara lisa con encastre frontal para un anillo tórico. Al conectarse con la tuerca loca (swivel female) de la manguera o conector hembra ORFS, el O-ring frontal se prensa mecánicamente contra la cara plana hembra, erradicando filtraciones por vibración o sobretorque.
Ventajas del Adaptador Serie FF5541 Park-Flex
-
Cero Fugas (Zero-Leak Technology): La combinación de sellado por O-ring en la cara de la brida y sello frontal en la rosca ORFS ofrece la máxima estanqueidad de la industria.
-
Resistencia a Impulsos de Carga y Vibración: La brida Código 62 fija mecánicamente la conexión con cuatro pernos, absorbiendo flexiones y choques hidráulicos sin aflojar la línea.
-
Fácil Montaje y Desmontaje en Espacios Reducidos: No requiere rotar la tubería completa para el roscado; la alineación es axial e independiente.
-
Protección Anticorrosiva Superior: Fabricado en acero forjado con recubrimiento de zinc sin cromo hexavalente (tecnología ToughShield / Chromium-6 Free), garantizando alta resistencia a la niebla salina y ambientes exigentes.
Especificaciones Técnicas y Operativas
-
Código de Parte / Serie: FF5541 (Park-Flex / Parker Hannifin).
-
Presión Nominal de Trabajo: Diseñado para presiones de trabajo de hasta 6000 PSI (414 BAR) en toda la serie Código 62 (varía según el tamaño del puerto ORFS acoplado).
-
Rango de Temperaturas de Operación: De -40°C a +120°C con O-Rings estándar de Nitrilo (NBR), ampliable hasta +200°C con O-Rings de Fluorocarbono (Viton/FKM).
-
Material Base: Acero al carbono forjado de alta resistencia mecánica (opcional en Acero Inoxidable 316 bajo pedido especial).
-
Medidas Disponibles (Combinaciones de Brida a Rosca ORS): 1/2», 3/4», 1», 1-1/4», 1-1/2» y 2».
Tabla de Identificación Dimensional (Serie FF5541)
| Tamaño Brida Cód. 62 (Pulgadas) | Tamaño Macho ORFS (Pulgadas / Rosca) | Diámetro Cabeza Brida (mm / pulg) | Presión Máx. de Trabajo (PSI / BAR) |
| 1/2» (Code 62) | 1/2» (13/16»-16 UN) | 31.8 mm (1.250») | 6000 PSI (414 BAR) |
| 3/4» (Code 62) | 3/4» (1-3/16»-12 UN) | 41.3 mm (1.625») | 6000 PSI (414 BAR) |
| 1» (Code 62) | 1» (1-7/16»-12 UN) | 47.6 mm (1.875») | 6000 PSI (414 BAR) |
| 1-1/4» (Code 62) | 1-1/4» (1-11/16»-12 UN) | 54.0 mm (2.125») | 6000 PSI (414 BAR) |
| 1-1/2» (Code 62) | 1-1/2» (2»-12 UN) | 63.5 mm (2.500») | 6000 PSI (414 BAR) |
Comparativa: Brida Código 61 (Code 61) vs. Brida Código 62 (Code 62)
| Característica | Código 61 (Code 61) | Código 62 (Code 62) |
| Rango de Presión Máxima | 3000 PSI (207 BAR) | 6000 PSI (414 BAR) |
| Grosor de la Cabeza de Brida | Más delgada | Más gruesa (para mayor torque de apriete) |
| Diámetro Exterior de Cabeza | Menor dimensión relativa | Mayor dimensión exterior |
| Aplicación Principal | Retornos y líneas de presión media | Líneas de alta presión de servicio pesado |
Aplicaciones e Industrias Recomendadas
El adaptador FF5541 Park-Flex es ampliamente utilizado en equipos originales (OEM) y mantenimiento de:
-
Maquinaria Pesada de Construcción y Minería: Excavadoras, cargadores frontales, jumbos de perforación y camiones fuera de ruta (Caterpillar, Komatsu, Volvo).
-
Equipos Agrícolas de Alto Rendimiento: Cosechadoras y tractores con transmisiones hidrostáticas de alta presión.
-
Prensas e Instalaciones Hidráulicas Industriales: Centrales hidráulicas (Power Units) donde se requieren conexiones compactas a bloque maniobrado.
-
Sistemas Marinos y de Perforación Offshore: Winches y grúas de cubierta expuestas a vibraciones continuas.
