Descripción

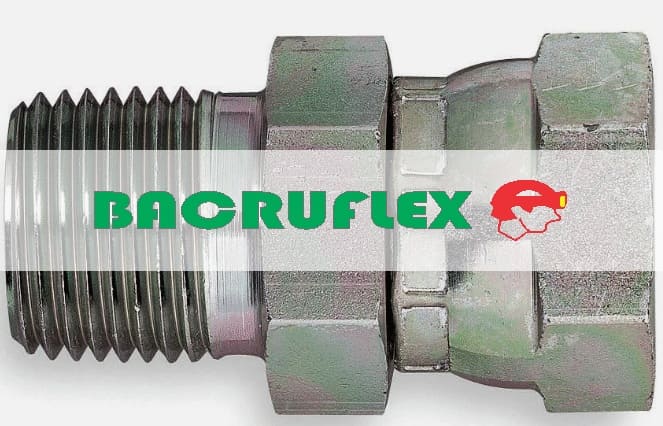

Adaptador Hidráulico Tee Macho NPT – Hembra Giratoria NPSM (Centro) – Macho NPT – Serie 2045 Park-Flex

El adaptador hidráulico en Tee serie 2045 (Park-Flex / Parker Hannifin) —identificado en el mercado industrial de la potencia fluida bajo los códigos equivalentes 2253, 022T, CD-NPSM o 6003— es un conector de derivación forjado con forma de «T». Presenta dos extremos opuestos con rosca Macho NPT / NPTF (National Pipe Taper) y una derivación central equipada con una tuerca Hembra Giratoria NPSM con Asiento a 30° (National Pipe Straight Mechanical).

Su diseño en forma de T permite ramificar o integrar líneas de instrumentos, manómetros, sensores o derivaciones secundarias en tuberías y puertos con rosca NPT, utilizando la comodidad de una tuerca giratoria en la toma central para facilitar la instalación en espacios reducidos sin necesidad de girar todo el cuerpo de la válvula o del bloque.

Configuración y Mecanismo de Sellado (NPT vs. NPSM)

Este conector de derivación combina dos tecnologías fundamentales de rosca de tubería americana:

Extremos 1 y 3 (Carril Principal): Macho NPT / NPTF (ANSI/ASME B1.20.1 / SAE J476)

• Estándar: NPTF (National Pipe Taper Fuel – Rosca cónica para fluidos).

• Mecanismo de Sellado: Sellado cónico metal-metal generado por la interferencia e incrustación mecánica entre los hilos de la rosca al ser apretados.

• Recomendación de Montaje: Se sugiere el uso de cinta teflón de alta densidad o pasta selladora anaeróbica para roscas hidráulicas para garantizar la estanqueidad absoluta bajo vibración y alta presión.

Extremo 2 (Derivación Central): Hembra Giratoria NPSM con Asiento a 30° (ANSI/ASME B1.20.1)

• Estándar: NPSM (National Pipe Straight Mechanical – Rosca recta cilíndrica de tubería).

• Mecanismo de Sellado: Asiento mecánico cónico a 30° (Inverted Cone Seat).

• Tipo de Conexión: La tuerca libremente giratoria presiona un cono interno hembra a $30^\circ$ contra el asiento de un adaptador Macho NPTF/NPSM (30°). No sella en la rosca, sino en el chaflán cónico mediante contacto metal-metal.

Ventajas del Adaptador en Tee Serie 2045 Park-Flex

1. Facilidad de Instalación (Tuerca Giratoria Central): La tuerca giratoria en la toma central permite conectar y apretar rápidamente la derivación sin tener que rotar todo el cuerpo en T, ideal para espacios estrechos o tuberías rígidas previamente montadas.

2. Versatilidad de Ramificación: Facilita la división de flujo o la incorporación de puntos de medición (como manómetros o transmisores de presión) sobre una línea recta NPT existente.

3. Cuerpo Monobloque Forjado: Fabricado a partir de acero forjado de alta resistencia, lo que garantiza durabilidad estructural frente a choques hidráulicos, pulsaciones de presión y fuerzas de flexión.

4. Resistencia a la Corrosión: Tratamiento superficial de zincado electrolítico pasivado para proteger contra la humedad, oxidación e intemperie.

5. Reutilizable: El extremo hembra NPSM permite múltiples acoples y desacoples de mantenimiento sin degradar la capacidad de sellado.

Especificaciones Técnicas y Operativas

• Código de Parte / Serie: 2045 (Park-Flex / Parker Hannifin) / 2253 / 022T (Equivalencias de la industria).

• Normativa Dimensional: ANSI/ASME B1.20.1 / SAE J476 / SAE J514.

• Presión Nominal de Trabajo: Rango de 2000 PSI a 5000 PSI (según el tamaño del paso nominal y la especificación técnica de la rosca NPT).

• Rango de Temperatura de Operación: De -40°C a +120°C (dependiendo del tipo de sellador aplicado en las roscas cónicas NPT).

• Material Base: Acero al carbono forjado (disponible bajo pedido especial en Acero Inoxidable 316).

• Medidas Disponibles (NPT x NPSM Centro x NPT): Desde 1/4» NPT (1/4»-18 NPSM) hasta 1-1/4» NPT (1-1/4»-11.5 NPSM).

Tabla de Identificación Dimensional (Serie 2045 / 2253)

Aplicaciones e Industrias Recomendadas

El adaptador en Tee 2045 Park-Flex es ampliamente utilizado en:

• Sistemas de Instrumentación y Control: Instalación de manómetros, interruptores de presión (pressostatos) y tomas de muestra en líneas principales NPT.

• Unidades Hidráulicas de Potencia (HPU): Derivaciones de flujo de retorno o toma de señal hacia válvulas piloto.

• Maquinaria Agrícola e Industrial: Ramificación de líneas de lubricación y circuitos auxiliares de fluidos.

• Equipos de Lavado a Alta Presión y Compresores: Distribución limpia de fluidos y aire comprimido en colectores.
