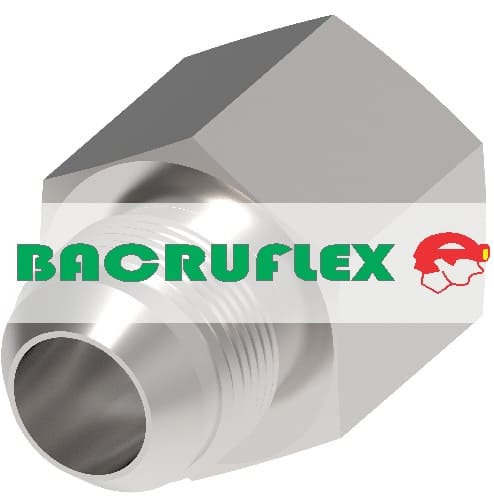

Adaptador Hidráulico Recto Hembra NPT a Macho JIC 37° – Serie 2022 Park-Flex

El adaptador hidráulico recto serie 2022 (Park-Flex / Parker Hannifin) —identificado comercialmente en el sector de la potencia fluida bajo los códigos de intercambio 1404, 2240, F5OG o 5000-NPT— es un conector de transición diseñado para acoplar un puerto o terminal con rosca cónica Hembra NPT / NPTF (National Pipe Taper) a un extremo con rosca recta y cono de acoplamiento Macho JIC 37° (SAE J514 / ISO 8434-2).

Su geometría recta en línea permite interconectar bloques colectores, tuberías cónicas o puertos rígidos existentes hacia líneas flexibilizadas con mangueras equipadas con terminales hembra giratorias JIC 37°, garantizando una transición segura y de alta capacidad de flujo.

Configuración y Mecanismo de Sellado (Hembra NPT vs. Macho JIC 37°)

Este adaptador integra dos de los métodos de conexión más extendidos en la hidráulica industrial y de equipo pesado:

Extremo 1: Hembra NPT / NPTF (ANSI/ASME B1.20.1 / SAE J476)

• Estándar: NPTF (National Pipe Taper Fuel – Rosca cónica para fluidos).

• Mecanismo de Sellado: Sellado por deformación de hilos de rosca cónica (metal a metal). Los hilos de la rosca macho se introducen en la rosca cónica hembra, generando un ajuste por interferencia mecánica.

• Recomendación de Montaje: Se recomienda el uso de un sellador anaeróbico para roscas hidráulicas o cinta de teflón de grado industrial aplicada adecuadamente para garantizar la hermeticidad a altas presiones.

Extremo 2: Macho JIC 37° (SAE J514 / ISO 8434-2)

• Estándar: SAE J514 / ISO 8434-2 (Rosca recta UN/UNF).

• Mecanismo de Sellado: Acoplamiento metal-metal mediante asiento cónico a 37°.

• Tipo de Conexión: La cara cónica exterior del macho se comprime de forma precisa contra el cono interior de la hembra giratoria JIC (37°), proporcionando un sello mecánico confiable a alta presión sin depender de juntas tóricas externas.

Ventajas del Adaptador Recto Serie 2022 Park-Flex

1. Flujo Continuo sin Restricciones: Al ser un adaptador recto en línea, no introduce cambios de dirección en el fluido, minimizando la pérdida de carga por fricción y el calentamiento del aceite hidráulico.

2. Alta Compatibilidad: Facilita la adaptación entre sistemas de instrumentación o válvulas tradicionales con roscas NPT hacia conexiones estandarizadas JIC 37°.

3. Resistencia Mecánica Elevada: Fabricado a partir de acero al carbono mecanizado de alta precisión para soportar presiones elevadas y picos de impulso del circuito.

4. Protección Anticorrosiva: Acabado superficial en zincado electrolítico pasivado que protege contra el óxido y agentes contaminantes en el ambiente de trabajo.

5. Reutilizable y Duradero: El extremo Macho JIC 37° permite múltiples ciclos de acople y desacople sin deteriorar la superficie de sellado.

Especificaciones Técnicas y Operativas

• Código de Parte / Serie: 2022 (Park-Flex / Parker Hannifin) / 1404 / 2240 / F5OG (Equivalencias del mercado).

• Normativa Dimensional: SAE J514 (JIC 37°) / SAE J476 / ANSI B1.20.1 (NPTF).

• Presión Nominal de Trabajo: Rango de 2000 PSI a 5000 PSI (dependiendo del tamaño del conector y el diámetro de la rosca NPT).

• Rango de Temperatura de Operación: De -40°C a +120°C (temperatura limitada por el tipo de sellador empleado en la rosca NPT).

• Material Base: Acero al carbono (disponible bajo pedido especial en Acero Inoxidable 316 y Latón).

• Medidas Disponibles (Hembra NPT x Macho JIC): Desde 1/8» NPT (7/16»-20 JIC) hasta 2» NPT (2-1/2»-12 JIC).

Tabla de Identificación Dimensional (Serie 2022 / 1404)

Aplicaciones e Industrias Recomendadas

El adaptador 2022 Park-Flex es ampliamente utilizado en:

• Sistemas e Inyectoras Industriales: Adaptación de colectores de fluidos y sensores con entrada NPT a mangueras hidráulicas JIC.

• Maquinaria Agrícola y de Construcción: Conexiones en cilindros hidráulicos, bombas suplementarias y accesorios de trabajo (Caterpillar, John Deere, Case).

• Equipos de Lavado a Alta Presión y Compresores: Adaptación de líneas de distribución rígidas hacia mangueras flexibles.

• Unidades Hidráulicas de Potencia (HPU): Acoplamiento directo en puertos de tanques, filtros e indicadores de presión.
