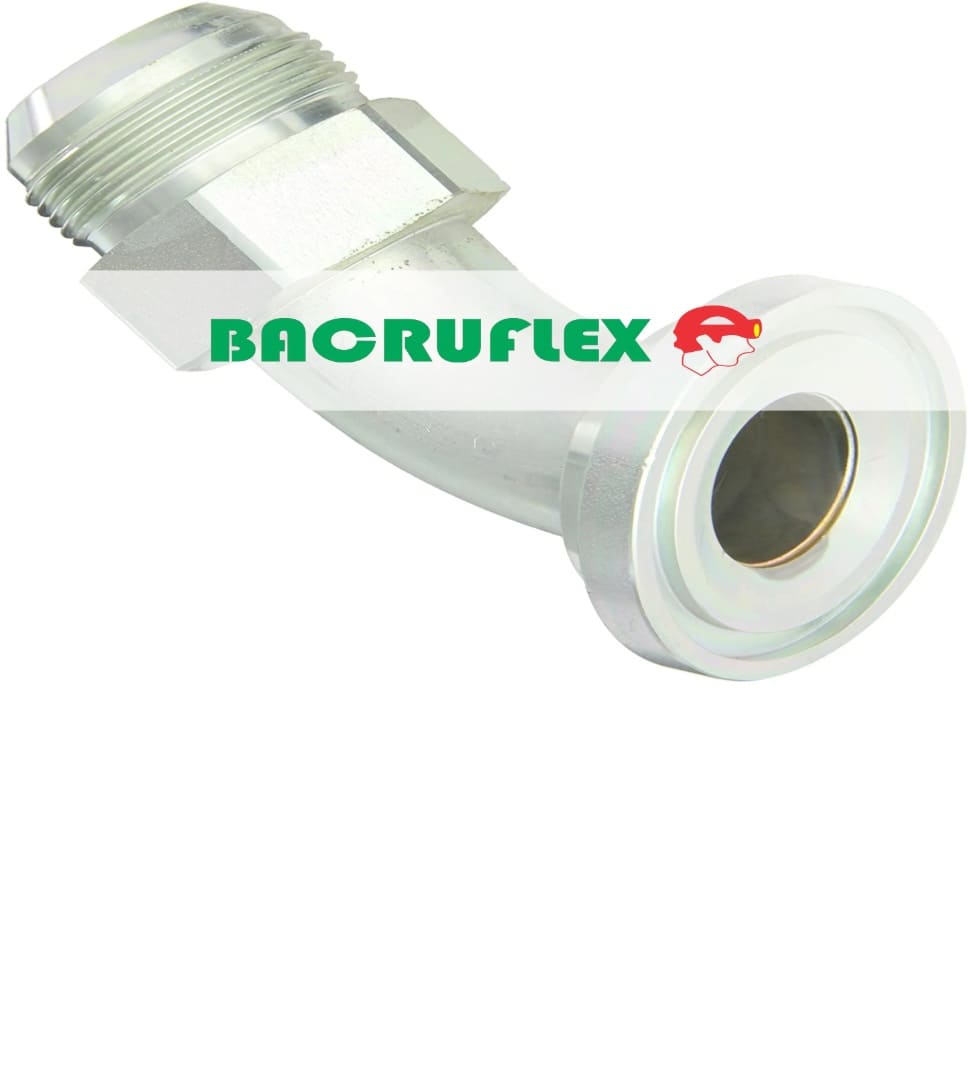

Adaptador Hidráulico a 45° Brida Code 61 a Macho Asiento Plano (ORFS) – Serie FF5238 Park-Flex

El adaptador hidráulico codo a 45° serie FF5238 (Park-Flex / Parker Hannifin) —identificado comercialmente en el sector hidráulico bajo los códigos equivalentes 4308, 6802-FL o FL-ORFS-45— es un conector de transición angular diseñado para acoplar un puerto de cabeza de Brida Split Flange SAE Code 61 (SAE J518 / ISO 6162-1) a una manguera o tubería con conexión de Asiento Plano con O-Ring (ORFS / ORS / SAE J1453 / Parker Seal-Lok).

Su geometría inclinada a 45° proporciona una transición suave y gradual para las líneas de conducción hidráulica en espacios reducidos, reduciendo las pérdidas de carga por fricción y evitando dobladuras severas en mangueras de alta capacidad.

Configuración y Mecanismo de Sellado (Brida Code 61 vs. ORFS / ORS)

Este adaptador combina dos sistemas mecánicos diseñados para trabajar bajo condiciones rigurosas de caudal y presión:

Extremo 1: Cabeza de Brida SAE Code 61 (SAE J518 / ISO 6162-1 – Estándar 3000 PSI)

• Estándar: SAE J518 Código 61 / ISO 6162-1.

• Mecanismo de Sellado: Cara plana con ranura frontal circular para O-Ring elastomérico.

• Sujeción Mecánica: Se fija al puerto o bloque mediante un juego de medias bridas (Split Flange Halves) y 4 pernos de grado 8 que aseguran una compresión metálica uniforme sobre la junta tórica.

• Ventajas: Excelente resistencia a choques mecánicos, torque de apriete equilibrado y facilidad de desmontaje en tubos o mangueras de gran diámetro.

Extremo 2: Macho Asiento Plano con O-Ring (ORFS / ORS / SAE J1453 / ISO 8434-3)

• Estándar: SAE J1453 / ISO 8434-3 (Rosca recta UN/UNF).

• Mecanismo de Sellado: Cara frontal plana pulida con O-Ring cautivo en canal mecanizado.

• Tipo de Conexión: Sello por compresión axial directa contra el asiento plano de una Hembra Giratoria ORFS (Serie FF1850 / 6500-FG). Es la tecnología referente para cero fugas en sistemas con vibración continua.

Ventajas del Adaptador Codo 45° Serie FF5238 Park-Flex

1. Geometría Gradual a 45°: Optimiza el flujo hidrodinámico en comparación con un codo de 90°, minimizando la turbulencia, la caída de presión interna y el calentamiento del aceite.

2. Doble Sellado Elastomérico (Cero Fugas): Tanto la brida Code 61 como el extremo ORFS emplean O-Rings frontales, eliminando las fugas por pulsación o fatiga térmica.

3. Fácil Instalación Axial: Permite desacoplar el puerto de brida desajustando los 4 pernos sin necesidad de rotar el cuerpo del adaptador o estirar las tuberías rígidas adyacentes.

4. Cuerpo Monobloque Forjado: Forjado en acero al carbono de alta durabilidad mecánica, apto para soportar martilleos hidráulicos e intensas vibraciones.

5. Recubrimiento de Alta Resistencia: Acabado superficial en cincado pasivado para prevenir la corrosión frente a ambientes marinos, intemperie y fluidos industriales.

Especificaciones Técnicas y Operativas

• Código de Parte / Serie: FF5238 (Park-Flex / Parker Hannifin) / 4308 / 6802-FL (Equivalencias del mercado).

• Normativa Dimensional: SAE J518 (Code 61) / SAE J1453 / ISO 6162-1 / ISO 8434-3.

• Presión Nominal de Trabajo: Rango de 3000 PSI a 5000 PSI (según el tamaño de la brida y la especificación del estándar SAE Code 61).

• Rango de Temperatura de Operación: De -35°C a +100°C con O-Rings estándar de NBR (extensible a +200°C empleando O-Rings de Viton / FKM).

• Material Base: Acero al carbono forjado (disponible bajo pedido en Acero Inoxidable 316).

• Medidas Disponibles (Brida Code 61 x Macho ORFS): Desde 3/4» de brida (13/16»-16 ORFS) hasta 2» de brida (2»-12 ORFS).

Tabla de Identificación Dimensional (Serie FF5238 / 4308)

Aplicaciones e Industrias Recomendadas

El adaptador FF5238 Park-Flex es ampliamente utilizado en:

• Maquinaria Pesada de Excavación y Minería: Conexión de puertos de alto caudal en bombas hidráulicas principales, motores de giro y bloques distribuidores (Caterpillar, Komatsu, Volvo).

• Equipos Forestales y Agrícolas: Enrutamiento de líneas de presión en cosechadoras y empacadoras con poco espacio libre.

• Prensas e Inyectoras Industriales: Transición entre manifolds de brida a mangueras de distribución con terminales ORFS.

• Sistemas Marinos y de Dragado: Conexiones de gran diámetro donde se requieren uniones estancas resistentes a la corrosión y vibración.
