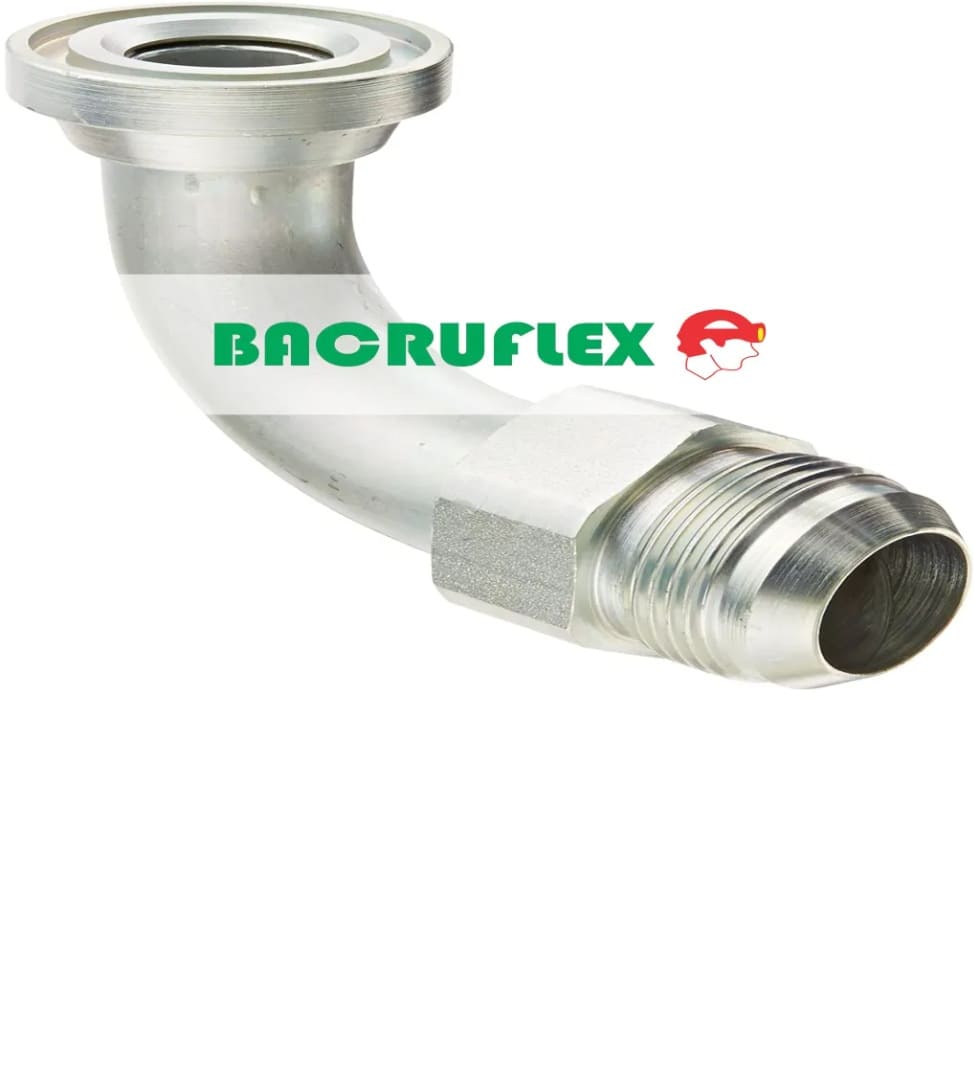

Adaptador Hidráulico a 90° Brida Code 62 a Macho Asiento Plano (ORFS) – Serie FF5540 Park-Flex

El adaptador hidráulico codo a 90° serie FF5540 (Park-Flex / Parker Hannifin) —identificado en el sector de la potencia fluida de alta presión bajo las referencias equivalentes 4303-62, 6801-WLO-FG, FL62-ORFS-90 o FF6801-62— es un conector forjado de ingeniería pesada diseñado para acoplar una cara de puerto de Brida Split Flange SAE Code 62 de Alta Presión (6000 PSI / SAE J518 / ISO 6162-2) a una línea o manguera con terminal de Asiento Plano con O-Ring (ORFS / ORS / SAE J1453 / Parker Seal-Lok).

Su construcción forjada en ángulo recto de 90° permite realizar salidas perpendiculares directas en bombas hidráulicas de pistones variables, motores hidrostáticos y bloques distribuidores de alta densidad, protegiendo las mangueras de dobleces forzados y garantizando un sellado absoluto en sistemas de trabajo pesado.

Configuración y Mecanismo de Sellado (Brida Code 62 vs. ORFS / ORS)

Este adaptador combina dos de los estándares de sellado más robustos y exigentes para presiones extremas e impulsos continuos:

Extremo 1: Cabeza de Brida SAE Code 62 (SAE J518 / ISO 6162-2 – Alta Presión 6000 PSI)

• Estándar: SAE J518 Código 62 / ISO 6162-2 (Serie 42 MPa / 6000 PSI).

• Mecanismo de Sellado: Cara plana con ranura circular reforzada para O-Ring elastomérico.

• Sujeción Mecánica: Se fija mecánicamente mediante un juego de medias bridas de alta presión (Code 62 Split Flange Halves) y 4 pernos de métrica reforzada o grado 8. Posee una cabeza de brida y labio de mayor espesor dimensional en comparación con la serie Code 61.

• Resistencia: Diseñada específicamente para resistir picos de presión violentos (shock loads), impulsos hidráulicos y vibraciones continuas en circuitos de alta potencia.

Extremo 2: Macho Asiento Plano con O-Ring (ORFS / ORS / SAE J1453 / ISO 8434-3)

• Estándar: SAE J1453 / ISO 8434-3 (Rosca recta unificada UN/UNF).

• Mecanismo de Sellado: Cara plana frontal pulida con O-Ring cautivo en ranura mecanizada.

• Tipo de Conexión: Realiza un sellado hermético por compresión axial directa contra el asiento plano de una Hembra Giratoria ORFS (Serie FF1850 / 6500-FG). Tecnología referente para cero fugas (Zero-Leak Technology).

Ventajas del Adaptador Codo 90° Serie FF5540 Park-Flex

1. Rendimiento Garantizado a 6000 PSI: Diseñado para cumplir con las exigencias de la norma SAE Code 62, soportando presiones de trabajo continuas de hasta 6000 PSI (414 BAR).

2. Doble Cero Fugas (Doble Sello Elastomérico): La integración de juntas tóricas tanto en el puerto de brida como en la cara frontal del extremo ORFS elimina la posibilidad de microfiltraciones por choques térmicos o fatiga de roscas.

3. Geometría Compacta a 90°: Reduce drásticamente el espacio requerido para el enrutamiento de mangueras hidráulicas de gran diámetro en áreas confinadas.

4. Desconexión Rápida e Independiente: Permite desmontar la línea hidráulica aflojando los 4 pernos de la brida sin necesidad de girar el cuerpo del adaptador o alterar componentes adyacentes.

5. Estructura Monobloque Forjada: Forjado en acero al carbono de alta tenacidad para prevenir rajaduras o fallas estructurales bajo cargas hidráulicas dinámicas.

Especificaciones Técnicas y Operativas

• Código de Parte / Serie: FF5540 (Park-Flex / Parker Hannifin) / 4303-62 / 6801-WLO-FG (Equivalencias industriales).

• Normativa Dimensional: SAE J518 (Code 62) / SAE J1453 / ISO 6162-2 / ISO 8434-3.

• Presión Nominal de Trabajo: Hasta 6000 PSI (414 BAR) de forma continua en todos los tamaños.

• Rango de Temperatura de Operación: De -35°C a +100°C con O-Rings estándar de NBR (ampliable hasta +200°C utilizando O-Rings de Viton / FKM).

• Material Base: Acero al carbono forjado (disponible bajo pedido en Acero Inoxidable 316).

• Medidas Disponibles (Brida Code 62 x Macho ORFS): Desde 3/4» de brida (13/16»-16 ORFS) hasta 2» de brida (2»-12 ORFS).

Tabla de Identificación Dimensional (Serie FF5540 / 4303-62)

Comparativa: Codo Brida Code 62 (FF5540) vs. Codo Brida Code 61 (FF5162)

Aplicaciones e Industrias Recomendadas

El adaptador FF5540 Park-Flex es indispensable en:

• Maquinaria Pesada de Minería y Excavación: Conexión de salidas de 90° en bombas hidráulicas de circuito cerrado, motores de tracción y mandos finales (Caterpillar, Komatsu, Hitachi, Liebherr).

• Equipos de Perforación y Tuneladoras: Circuitos hidráulicos principales sometidos a picos continuos de carga y severa vibración.

• Prensas de Forja e Inyectoras de Gran Tonelaje: Interconexión de manifolds principales con líneas de alta capacidad.

• Sistemas Marinos Off-Shore: Maquinaria de cubierta y grúas de gran capacidad de elevación.
