Descripción

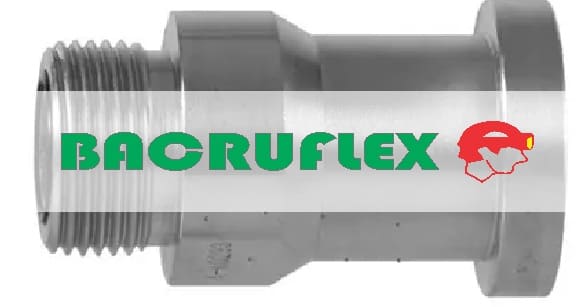

Adaptador Hidráulico Recto Brida Code 61 a Macho Asiento Plano (ORFS) – Serie FF5239 Park-Flex

El adaptador hidráulico recto serie FF5239 (Park-Flex / Parker Hannifin) —conocido comercialmente en la industria de la potencia fluida bajo los códigos equivalentes 4301, 6801-FL-STR, FL-ORFS-STR o FF6801-STR— es un conector mecanizado recto diseñado para acoplar una cara de puerto con cabeza de Brida Split Flange SAE Code 61 (SAE J518 / ISO 6162-1) a una manguera o tubería hidráulica con conexión de Asiento Plano con O-Ring (ORFS / ORS / SAE J1453 / Parker Seal-Lok).

Su diseño en línea recta proporciona una conexión limpia y de flujo continuo directamente desde bloques colectores (manifolds), bombas y grandes motores hacia las líneas de distribución, asegurando una mínima pérdida de carga por fricción y un sello hermético libre de fugas.

Configuración y Mecanismo de Sellado (Brida Code 61 vs. ORFS / ORS)

Este adaptador utiliza dos de los sistemas de sellado por compresión elastomérica más efectivos del mercado industrial:

Extremo 1: Cabeza de Brida SAE Code 61 (SAE J518 / ISO 6162-1 – Estándar 3000 PSI)

• Estándar: SAE J518 Código 61 / ISO 6162-1 (Serie estándar de presión).

• Mecanismo de Sellado: Cara plana con ranura circular mecanizada para alojar una junta tórica (O-Ring).

• Sujeción Mecánica: Se fija al bloque receptor mediante un par de medias bridas (Split Flange Halves) ajustadas por 4 pernos de alta resistencia. La presión de apriete comprime axialmente el O-Ring contra el puerto, garantizando el sello.

• Ventajas: Absorbe choques mecánicos y distribuye el torque de ajuste uniformemente entre los 4 pernos.

Extremo 2: Macho Asiento Plano con O-Ring (ORFS / ORS / SAE J1453 / ISO 8434-3)

• Estándar: SAE J1453 / ISO 8434-3 (Rosca recta unificada UN/UNF).

• Mecanismo de Sellado: Posee una cara plana frontal con O-Ring cautivo alojado en su canal frontal.

• Tipo de Conexión: Sella por compresión axial contra el asiento plano de una Hembra Giratoria ORFS (Serie FF1850 / 6500-FG). Es la tecnología referente para la eliminación total de microfiltraciones (Zero-Leak Technology).

Ventajas del Adaptador Recto Serie FF5239 Park-Flex

1. Pérdida de Carga Mínima: Al ser una conexión recta en línea, el flujo de aceite hidráulico no experimenta desviaciones geométricas, reduciendo la turbulencia y la generación de calor en el circuito.

2. Doble Sellado Elastomérico (Cero Fugas): La combinación de juntas tóricas en ambos extremos garantiza la estanqueidad frente a impulsos bruscos de presión y vibración severa.

3. Facilidad de Montaje y Desmontaje: Permite desacoplar tramos rígidos o mangueras de gran diámetro de manera puramente axial retirando los 4 pernos de la brida, sin necesidad de girar componentes vecinos.

4. Construcción en Acero de Alta Resistencia: Fabricado en acero al carbono mecanizado de alta precisión para soportar elevadas exigencias de presión de trabajo.

5. Protección Superficial Duradera: Acabado zincado electrolítico para prevenir la corrosión frente a agentes ambientales y fluidos de trabajo.

Especificaciones Técnicas y Operativas

• Código de Parte / Serie: FF5239 (Park-Flex / Parker Hannifin) / 4301 / 6801-FL-STR (Equivalencias del mercado).

• Normativa Dimensional: SAE J518 (Code 61) / SAE J1453 / ISO 6162-1 / ISO 8434-3.

• Presión Nominal de Trabajo: De 3000 PSI a 5000 PSI (según el tamaño de la brida de acuerdo con la norma SAE Code 61).

• Rango de Temperatura de Operación: De -35°C a +100°C con O-Rings estándar de NBR (extensible a +200°C empleando O-Rings de Viton / FKM).

• Material Base: Acero al carbono (disponible bajo pedido especial en Acero Inoxidable 316).

• Medidas Disponibles (Brida Code 61 x Macho ORFS): Desde 3/4» de brida (13/16»-16 ORFS) hasta 2» de brida (2»-12 ORFS).

Tabla de Identificación Dimensional (Serie FF5239 / 4301)

Aplicaciones e Industrias Recomendadas

El adaptador FF5239 Park-Flex es ideal para:

• Maquinaria de Construcción y Minería: Conexión directa en bloques de válvulas, motores de traslación y bombas principales (Caterpillar, Komatsu, Volvo).

• Prensas e Inyectoras Industriales: Uniones en distribuidores hidráulicos con altos caudales de aceite.

• Equipos Agrícolas y Forestales: Transición entre manifolds de brida a mangueras de distribución con conectores ORFS.

• Sistemas Hidráulicos Marinos: Líneas principales de accionamiento hidráulico de gran diámetro.
