Adaptador Hidráulico en Tee Macho JIC a Hembra Giratoria JIC en Centro (Rama) a Macho JIC – Serie 203101 Park-Flex

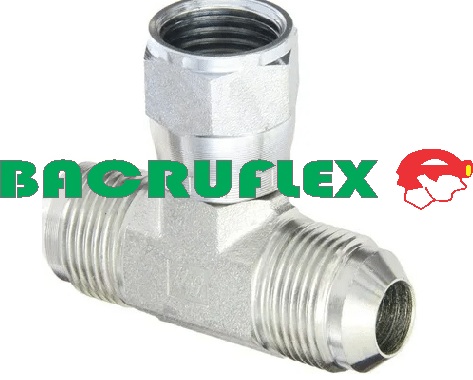

El adaptador hidráulico en Tee serie 203101 (Park-Flex / Parker Hannifin) —identificado en el mercado industrial de la potencia fluida bajo los números de parte equivalentes 6502, R5OX, 203101, FF2031T o 6804-SWIVEL-BRANCH— es un conector de derivación forjado en «T» diseñado con dos extremos Macho JIC 37° (SAE J514 / ISO 8434-2) en el carril corrido y una derivación central (rama) equipada con una tuerca libremente giratoria Hembra JIC 37° (Swivel).
Esta configuración geométrica específica permite conectar el centro del adaptador directamente a un conector o puerto macho JIC fijo existente, derivando el flujo hacia dos líneas secundarias con terminales hembra JIC, todo esto sin necesidad de girar el cuerpo completo del adaptador durante el montaje.
Configuración y Mecanismo de Sellado (JIC 37° Metal a Metal)
Los tres extremos del adaptador cumplen con la normativa internacional SAE J514 / ISO 8434-2 mediante roscas rectas unificadas (UN / UNF) y sellado por contacto cónico abocinado:
Extremos 1 y 2 (Carril Continuo): Machos JIC 37°
-
Perfil de Rosca: Rosca recta unificada UN/UNF.
-
Mecanismo de Sellado: Asiento cónico exterior abocinado a 37° (Flare).
-
Funcionamiento: Reciben terminales o tuercas giratorias hembras JIC 37°, comprimiendo las superficies metálicas para un sellado hermético a alta presión.
Extremo 3 (Centro / Rama): Hembra Giratoria JIC 37° (Swivel)
-
Perfil de Rosca: Rosca recta unificada UN/UNF.
-
Mecanismo de Sellado: Asiento cónico interior a 37° (Swivel Seat).
-
Funcionamiento: Se acopla directamente sobre un conector macho JIC 37° fijo. La tuerca libremente giratoria permite orientar la dirección del carril corrido en 360° antes de fijar el apriete definitivo. No sella por la rosca, sino exclusivamente por el contacto metal a metal del cono interno.
Ventajas del Adaptador en Tee Serie 203101 Park-Flex
-
Fácil Orientación a 360°: La tuerca giratoria central facilita alinear las dos salidas del carril hacia la posición óptima de ruteo antes de torquear el conjunto.
-
Derivación Directa desde Conectores Macho: Permite intercalar tomas de presión, manómetros o derivaciones sobre adaptadores o líneas macho rígidas sin modificar la tubería existente.
-
Instalación Sin Torsión de Mangueras: Evita retorcer los latiguillos hidráulicos durante el ensamble.
-
Construcción Monobloque Forjada: Cuerpo forjado en acero al carbono de alta densidad que ofrece máxima rigidez estructural frente a choques hidráulicos y vibración severa.
-
Tratamiento Superficial Anticorrosivo: Acabado de zincado electrolítico pasivado para proteger la pieza frente a la corrosión y humedad ambiental.
Especificaciones Técnicas y Operativas
-
Código de Parte / Serie: 203101 (Park-Flex / Parker Hannifin) / 6502 / R5OX (Equivalencias de la industria).
-
Normativa Dimensional: SAE J514 / ISO 8434-2.
-
Presión Nominal de Trabajo: Rango de 3000 PSI a 6000 PSI (según el diámetro nominal de la rosca).
-
Rango de Temperatura de Operación: De -40°C a +250°C (sellado puramente metálico libre de elastómeros).
-
Material Base: Acero al carbono forjado (disponible bajo pedido especial en Acero Inoxidable 316).
-
Medidas Disponibles: Desde 7/16»-20 UN (1/4» JIC) hasta 1-5/8»-12 UN (1-1/4» JIC).
Tabla de Identificación Dimensional (Serie 203101 / 6502 / R5OX)
| Tamaño Guía (Dash) | Carril Macho JIC 37° (A y B) | Rama Centro Hembra Swivel JIC (C) | Presión Máx. de Trabajo (PSI / BAR) |
| -04-04-04 | 7/16» – 20 UNF (Tubo 1/4») | 7/16» – 20 UNF (Tubo 1/4») | 6000 PSI (414 BAR) |
| -06-06-06 | 9/16» – 18 UNF (Tubo 3/8») | 9/16» – 18 UNF (Tubo 3/8») | 5000 PSI (345 BAR) |
| -08-08-08 | 3/4» – 16 UNF (Tubo 1/2») | 3/4» – 16 UNF (Tubo 1/2») | 4500 PSI (310 BAR) |
| -10-10-10 | 7/8» – 14 UNF (Tubo 5/8») | 7/8» – 14 UNF (Tubo 5/8») | 3500 PSI (241 BAR) |
| -12-12-12 | 1-1/16» – 12 UN (Tubo 3/4») | 1-1/16» – 12 UN (Tubo 3/4») | 3500 PSI (241 BAR) |
| -16-16-16 | 1-5/16» – 12 UN (Tubo 1») | 1-5/16» – 12 UN (Tubo 1») | 3000 PSI (207 BAR) |
Aplicaciones e Industrias Recomendadas
El adaptador en Tee 203101 Park-Flex es ampliamente utilizado en:
-
Maquinaria Pesada y de Construcción: Derivación de líneas de presión y retorno en excavadoras, cargadores y tractores Caterpillar, Komatsu, Volvo y John Deere.
-
Unidades de Potencia Hidráulica (HPU): Instalación de conexiones auxiliares y tomas de medición sobre salidas de bloques de válvulas.
-
Prensas de Moldeo e Inyección: Interconexión de circuitos secundarios en espacios reducidos.
-
Sistemas Mineros y de Perforación: Ruteo de mangueras de control sometidas a alta presión e impulsos dinámicos.
