Descripción

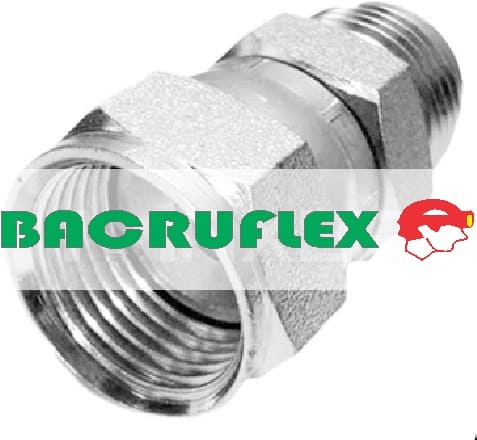

Adaptador Hidráulico Recto Macho JIC 37° a Hembra Giratoria JIC 37° – Serie 2215 Park-Flex
El adaptador hidráulico recto serie 2215 (Park-Flex / Parker Hannifin) —conocido en el mercado industrial de la potencia fluida bajo los números de parte de intercambio 6500, 2242, FNTX o 6001— es un niple/extensión de transición diseñado para conectar un terminal con rosca recta unificada Macho JIC 37° (SAE J514 / ISO 8434-2) a una línea hidráulica con tuerca móvil Hembra Giratoria JIC 37°.
Este conector se utiliza como extensión recta, adaptador de unión o reducción/ampliación entre mangueras y tubos hidráulicos SAE JIC. La tuerca giratoria integrada en el extremo hembra permite realizar acoples rápidos e instalaciones sin retorcer las mangueras o sin tener que girar todo el cuerpo de los componentes montados.
Configuración y Mecanismo de Sellado (JIC 37° Metal a Metal)
Ambos extremos del adaptador cumplen con el estándar internacional SAE J514 / ISO 8434-2, empleando roscas rectas unificadas (UN / UNF) para la fijación mecánica y acoplamientos cónicos para la estanqueidad:
Extremo 1: Macho JIC 37° (SAE J514)
-
Mecanismo de Sellado: Asiento cónico exterior a 37° (Flare).
-
Función: El cono Macho a 37° se comprime contra el cono interno de una hembra JIC acoplada, creando un sello metal-metal hermético.
Extremo 2: Hembra Giratoria JIC 37° (SAE J514)
-
Mecanismo de Sellado: Asiento cónico interior a 37° (Swivel Seat).
-
Tipo de Conexión: La tuerca libremente giratoria presiona la cara cónica hembra contra el asiento de un macho JIC acoplado. No sella en los hilos de la rosca, sino por compresión mecánica pura en el asiento cónico a 37°.
Ventajas del Adaptador Recto Serie 2215 Park-Flex
-
Facilidad de Instalación sin Torsión: La tuerca giratoria del lado hembra permite acoplar mangueras o tuberías rígidas sin girar el cuerpo ni someter la línea a esfuerzos de torsión.
-
Excelente Opción de Extensión y Reducción: Disponible en combinaciones de igual tamaño (extensión) o de paso diferente (reductor o ampliador de flujo JIC).
-
Sellado Metal a Metal Confiable: Exento de O-Rings u otros elementos elastoméricos degradables por temperatura, garantizando estanqueidad bajo fluctuaciones térmicas extremas.
-
Construcción en Acero de Alta Resistencia: Fabricado a partir de acero al carbono mecanizado de alta calidad para resistir choques mecánicos y pulsaciones de alta presión.
-
Tratamiento Anticorrosivo: Recubrimiento electrolítico de zinc pasivado para proteger contra la humedad y ambientes industriales agresivos.
Especificaciones Técnicas y Operativas
-
Código de Parte / Serie: 2215 (Park-Flex / Parker Hannifin) / 6500 / 2242 (Equivalencias de la industria).
-
Normativa Dimensional: SAE J514 / ISO 8434-2.
-
Presión Nominal de Trabajo: Rango de 3000 PSI a 6000 PSI (dependiendo del tamaño nominal del conector).
-
Rango de Temperatura de Operación: De -40°C a +250°C (sellado metal a metal sin limitaciones por juntas elastoméricas).
-
Material Base: Acero al carbono mecanizado (disponible bajo pedido especial en Acero Inoxidable 316).
-
Medidas Disponibles (Macho JIC x Hembra JIC): Desde 7/16»-20 UN (1/4» JIC) hasta 2-1/2»-12 UN (2» JIC).
Tabla de Identificación Dimensional (Serie 2215 / 6500 / 2242)
| Tamaño Guía (Dash) | Extremo 1: Macho JIC 37° (Rosca UN/UNF) | Extremo 2: Hembra Giratoria JIC 37° (Rosca UN/UNF) | Presión Máx. de Trabajo (PSI / BAR) |
| -04-04 | 7/16» – 20 UNF (Tubo 1/4») | 7/16» – 20 UNF (Tubo 1/4») | 6000 PSI (414 BAR) |
| -06-06 | 9/16» – 18 UNF (Tubo 3/8») | 9/16» – 18 UNF (Tubo 3/8») | 5000 PSI (345 BAR) |
| -08-08 | 3/4» – 16 UNF (Tubo 1/2») | 3/4» – 16 UNF (Tubo 1/2») | 4500 PSI (310 BAR) |
| -10-10 | 7/8» – 14 UNF (Tubo 5/8») | 7/8» – 14 UNF (Tubo 5/8») | 3500 PSI (241 BAR) |
| -12-12 | 1-1/16» – 12 UN (Tubo 3/4») | 1-1/16» – 12 UN (Tubo 3/4») | 3500 PSI (241 BAR) |
| -16-16 | 1-5/16» – 12 UN (Tubo 1») | 1-5/16» – 12 UN (Tubo 1») | 3000 PSI (207 BAR) |
Aplicaciones e Industrias Recomendadas
El adaptador 2215 Park-Flex es ampliamente utilizado en:
-
Sistemas e Inyectoras de Potencia Fluida: Prolongación y unión de líneas rígidas o flexibles JIC en espacios reducidos.
-
Maquinaria Pesada, Agrícola y de Construcción: Interconexión de mangueras hidráulicas en equipos Caterpillar, Komatsu, John Deere y Case.
-
Unidades de Potencia Hidráulica (HPU) y Manifolds: Adaptación de salidas JIC y reducciones de paso de línea.
-
Equipos Industriales y Mineros: Mantenimiento preventivo y correctivo de líneas hidráulicas bajo condiciones operativas severas.
