Descripción

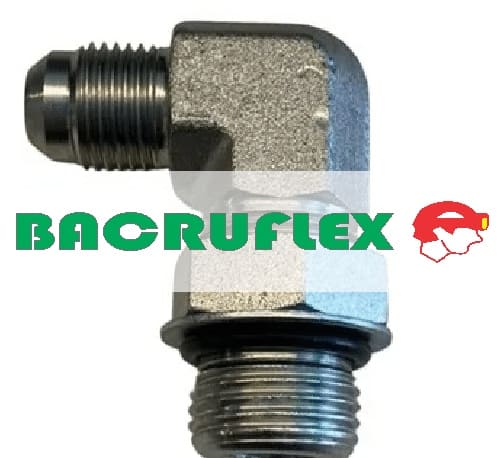

Adaptador Hidráulico Recto Macho BSP a Macho JIC 37° – Serie GG106 Park-Flex
El adaptador hidráulico recto serie GG106 (Park-Flex / Parker Hannifin) —identificado en el mercado global de potencia fluida bajo los códigos de intercambio 6802, 2280, F40G o GE-BSPP/JIC— es un conector recto de transición inter-estándar diseñado para vincular un puerto o manguera con rosca británica Macho BSP / BSPP / BSPT (British Standard Pipe) a una línea hidráulica con rosca recta americana Macho JIC 37° (SAE J514 / ISO 8434-2).
Su función principal es servir de puente de conexión entre maquinaria de origen europeo/asiático (equipada con puertos BSP) y sistemas hidráulicos estandarizados bajo la norma americana SAE (JIC 37°), asegurando un paso directo de flujo sin estrangulamientos y una estanqueidad superior a alta presión.
Configuración y Mecanismo de Sellado (Macho BSP vs. Macho JIC 37°)
Este conector de conversión une dos de las geometrías de roscado más comunes en la hidráulica industrial y móvil:
Extremo 1: Macho BSPP / BSPT (ISO 228-1 / BS 21 / DIN 3852)
-
Estándar: BSPP (British Standard Pipe Parallel – Rosca recta cilíndrica) o BSPT (British Standard Pipe Tapered – Rosca cónica).
-
Mecanismo de Sellado (Versión BSPP Cilíndrica): Cuenta habitualmente con un asiento cónico invertido a 60° (BS5200 / ISO 8434-6) y/o una cara plana diseñada para alojar una junta de sellado (Bonded Seal / Arandela Dowty) o junta tórica.
-
Mecanismo de Sellado (Versión BSPT Cónica): Sellado por deformación de hilos de rosca cónica (metal a metal), requiriendo sellador anaeróbico o teflón hidráulico.
Extremo 2: Macho JIC 37° (SAE J514 / ISO 8434-2)
-
Estándar: SAE J514 / ISO 8434-2 (Rosca recta unificada UN/UNF).
-
Mecanismo de Sellado: Acoplamiento metal-metal mediante asiento cónico a 37°.
-
Tipo de Conexión: La cara cónica exterior del macho se comprime de forma precisa contra el cono interior de la hembra giratoria JIC (37°), logrando una unión hermética e insensible a picos térmicos y de presión sin depender de selladores de rosca.
Ventajas del Adaptador Recto Serie GG106 Park-Flex
-
Conversión Estándar Global: Permite conectar fácilmente componentes importados de norma británica/europea (bombas, válvulas, motores) a mangueras y tubos con terminales estándar americanos SAE JIC.
-
Alta Capacidad de Flujo: Al ser un conector recto en línea, no genera turbulencias bruscas ni restricciones severas en el caudal del aceite hidráulico.
-
Resistencia a Altas Presiones: Fabricado a partir de acero al carbono mecanizado con estricto control de tolerancias dimensionales para soportar choques e impulsos hidráulicos.
-
Protección Anticorrosiva: Acabado superficial con recubrimiento de zincado electrolítico pasivado que prolonga la vida útil frente a la oxidación y humedad ambiental.
-
Reutilizable y Confiable: El extremo Macho JIC 37° tolera múltiples ciclos de desacople por mantenimiento sin perder integridad en su superficie de sellado.
Especificaciones Técnicas y Operativas
-
Código de Parte / Serie: GG106 (Park-Flex / Parker Hannifin) / 6802 / 2280 (Equivalencias de la industria).
-
Normativa Dimensional: ISO 228-1 / BS 21 / ISO 8434-6 (BSP) / SAE J514 / ISO 8434-2 (JIC).
-
Presión Nominal de Trabajo: Rango de 2500 PSI a 6000 PSI (dependiendo del tamaño nominal de la rosca).
-
Rango de Temperatura de Operación: De -40°C a +120°C (ampliable según el tipo de arandela/junta utilizada en el lado BSPP).
-
Material Base: Acero al carbono (disponible bajo pedido especial en Acero Inoxidable 316).
-
Medidas Disponibles (Macho BSP x Macho JIC): Desde 1/4» BSP (7/16»-20 JIC) hasta 1-1/2» BSP (1-7/8»-12 JIC).
Tabla de Identificación Dimensional (Serie GG106 / 6802 / 2280)
| Tamaño Guía (Dash) | Extremo 1: Macho BSP (Rosca Británica) | Extremo 2: Macho JIC 37° (Rosca UN/UNF) | Presión Máx. de Trabajo (PSI / BAR) |
| -04-04 | 1/4» – 19 BSPP / BSPT | 7/16» – 20 UN (Tubo 1/4») | 6000 PSI (414 BAR) |
| -06-06 | 3/8» – 19 BSPP / BSPT | 9/16» – 18 UNF (Tubo 3/8») | 5000 PSI (345 BAR) |
| -08-08 | 1/2» – 14 BSPP / BSPT | 3/4» – 16 UNF (Tubo 1/2») | 4500 PSI (310 BAR) |
| -12-12 | 3/4» – 14 BSPP / BSPT | 1-1/16» – 12 UN (Tubo 3/4») | 3500 PSI (241 BAR) |
| -16-16 | 1» – 11 BSPP / BSPT | 1-5/16» – 12 UN (Tubo 1») | 3000 PSI (207 BAR) |
| -20-20 | 1-1/4» – 11 BSPP / BSPT | 1-5/8» – 12 UN (Tubo 1-1/4») | 2500 PSI (172 BAR) |
Aplicaciones e Industrias Recomendadas
El adaptador GG106 Park-Flex es ampliamente utilizado en:
-
Maquinaria Pesada y de Construcción Importada: Conversión de componentes de origen europeo o asiático (JCB, Volvo, Liebherr, SANY) a líneas de repuesto americanas.
-
Unidades de Potencia Hidráulica (HPU) e Inyectoras: Conexión de bombas y colectores de norma británica a manifolds y distribuciones JIC.
-
Sistemas Agrícolas e Industriales: Adaptación de cilindros, motores hidráulicos y válvulas direccionales.
-
Equipos Marinos y Mineros: Mantenimiento de flota heterogénea donde coexisten estándares hidráulicos BSP y SAE.
