Descripción

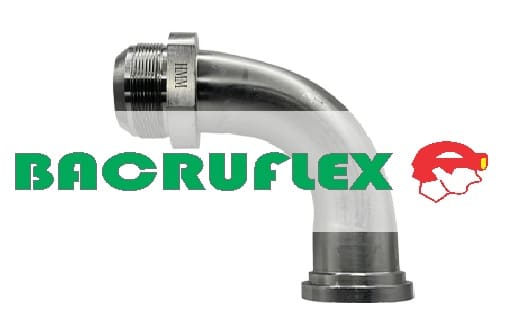

Adaptador Hidráulico a 90° Brida Code 61 a Macho Asiento Plano (ORFS) – Serie FF5162 Park-Flex

El adaptador hidráulico codo a 90° serie FF5162 (Park-Flex / Parker Hannifin) —identificado en el mercado industrial bajo las referencias equivalentes 4303, 6801-FL, FL-ORFS-90 o FF6801— es un conector forjado diseñado para acoplar una cara de puerto con cabeza de Brida Split Flange SAE Code 61 (SAE J518 / ISO 6162-1) a una manguera o línea con conexión de Asiento Plano con O-Ring (ORFS / ORS / SAE J1453 / Parker Seal-Lok).

Su diseño en ángulo recto de 90° permite realizar salidas perpendiculares directas desde bloques de distribuidores, bombas hidráulicas y grandes motores, optimizando el espacio disponible y protegiendo las mangueras hidráulicas contra dobladuras severas y desgastes por abrasión.

Configuración y Mecanismo de Sellado (Brida Code 61 vs. ORFS / ORS)

Este adaptador integra dos de las tecnologías mecánicas de mayor confiabilidad y estanqueidad en la potencia fluida:

Extremo 1: Cabeza de Brida SAE Code 61 (SAE J518 / ISO 6162-1 – Estándar 3000 PSI)

• Estándar: SAE J518 Código 61 / ISO 6162-1.

• Mecanismo de Sellado: Cara plana con ranura circular para alojar una junta tórica (O-Ring) elastomérica.

• Sujeción Mecánica: Se fija mecánicamente al bloque o puerto mediante un kit de medias bridas (Split Flange Halves) y 4 pernos de alta resistencia (Grado 8), los cuales comprimen el O-Ring contra la cara pulida del puerto receptor.

• Ventajas: Excelente resistencia a choques hidráulicos y vibraciones extremas, distribuyendo la carga de apriete entre los 4 pernos de sujeción.

Extremo 2: Macho Asiento Plano con O-Ring (ORFS / ORS / SAE J1453 / ISO 8434-3)

• Estándar: SAE J1453 / ISO 8434-3 (Rosca recta unificada UN/UNF).

• Mecanismo de Sellado: Cara plana rectificada con O-Ring cautivo en canal mecanizado de precisión.

• Tipo de Conexión: Realiza un sellado hermético por compresión axial directa contra el asiento de una Hembra Giratoria ORFS (Serie FF1850 / 6500-FG). Es la tecnología estándar de cero fugas (Zero-Leak Technology).

Ventajas del Adaptador Codo 90° Serie FF5162 Park-Flex

1. Diseño Compacto a 90°: Permite realizar giros en ángulo recto directo en el puerto de conexión, ahorrando espacio valioso en la maquinaria y mejorando el enrutamiento de las líneas.

2. Sistema de Doble Cero Fugas (Doble O-Ring): Incorpora juntas tóricas en ambos extremos (puerto de brida y salida ORFS), eliminando las fugas por efectos de fatiga térmica o picos continuos de presión.

3. Mantenimiento Facilitado: Permite desconectar y desmontar tramos de tubería o mangueras de forma axial retirando únicamente los 4 pernos de la brida, sin necesidad de rotar componentes adyacentes.

4. Cuerpo Monobloque Forjado: Fabricado en acero al carbono forjado de alta resistencia para garantizar máxima durabilidad estructural frente a martilleos e impulsos hidráulicos.

5. Recubrimiento Anticorrosivo Protegido: Tratamiento con cincado pasivado para asegurar una larga vida útil en entornos con intemperie, sales o químicos.

Especificaciones Técnicas y Operativas

• Código de Parte / Serie: FF5162 (Park-Flex / Parker Hannifin) / 4303 / 6801-FL (Equivalencias industriales).

• Normativa Dimensional: SAE J518 (Code 61) / SAE J1453 / ISO 6162-1 / ISO 8434-3.

• Presión Nominal de Trabajo: Desde 3000 PSI hasta 5000 PSI (de acuerdo con el tamaño de la brida y la especificación técnica de la norma SAE Code 61).

• Rango de Temperatura de Operación: De -35°C a +100°C con O-Rings estándar de NBR (ampliable hasta +200°C mediante O-Rings de Viton / FKM).

• Material Base: Acero al carbono forjado (disponible bajo pedido en Acero Inoxidable 316).

• Medidas Disponibles (Brida Code 61 x Macho ORFS): Desde 3/4» de brida (13/16»-16 ORFS) hasta 2» de brida (2»-12 ORFS).

Tabla de Identificación Dimensional (Serie FF5162 / 4303)

Aplicaciones e Industrias Recomendadas

El adaptador FF5162 Park-Flex se utiliza extensamente en:

• Maquinaria de Construcción y Minería: Salidas a 90° en bombas de pistones principales, motores de transmisión e implementos hidráulicos (Caterpillar, Komatsu, Volvo, Hitachi).

• Equipos Industriales y Prensas: Interconexión entre bloques colectores (manifolds) y líneas de distribución con tecnología ORFS.

• Maquinaria Agrícola de Gran Tonelaje: Rutas hidráulicas en tractores, cosechadoras y excavadoras de alta presión.

• Sistemas Marinos e Hidráulica Móvil: Aplicaciones de alto caudal donde se requiere un acople robusto libre de fugas
