Descripción

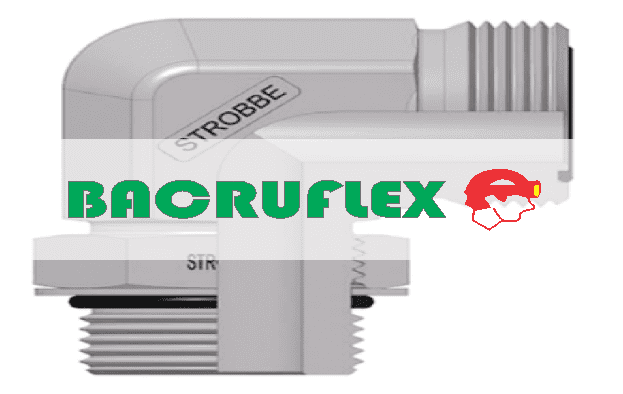

Adaptador Hidráulico a 90° Macho O-Ring Boss (ORB) a Macho Asiento Plano (ORFS) – Serie FF1868T Park-Flex

El adaptador hidráulico codo a 90° serie FF1868T (Park-Flex / Parker Hannifin) —conocido en la industria de la potencia fluida bajo los códigos equivalentes 2500-FF, 6801-NWO-FG, AOFG o AO6801— es un conector forjado orientable diseñado para acoplar un puerto con rosca recta y cavidad O-Ring Boss (ORB / SAE J1926) a una línea o manguera hidráulica equipada con terminal de Asiento Plano con O-Ring (ORFS / ORS / SAE J1453 / Parker Seal-Lok).

Su diseño en ángulo recto de 90° permite realizar transiciones limpias y ordenadas desde bloques de válvulas, bombas, motores y cilindros hidráulicos hacia las líneas de distribución, eliminando el radio de curvatura forzado en las mangueras y garantizando un sellado doble por junta tórica en ambos extremos para aplicaciones de extrema presión.

Configuración y Mecanismo de Sellado (ORB vs. ORFS / ORS)

Este adaptador utiliza dos de las tecnologías de sellado elastomérico más avanzadas en hidráulica, ofreciendo una conexión hermética resistente a impulsos y vibraciones severas:

Extremo 1: Macho O-Ring Boss (ORB / SAE J1926-1 / ISO 11926-1)

• Estándar: SAE J1926-1 / ISO 11926-1 (Rosca recta UN/UNF).

• Mecanismo de Sellado: El sellado estanco se logra mediante una junta tórica (O-Ring) alojada en el chaflán o cavidad biselada del puerto receptor.

• Sistema Orientable a 360°: Dispone de una contra-tuerca de seguridad (Locknut) y arandela de respaldo metálica (Back-up Washer). Permite roscar el codo en el puerto, rotar el cuerpo 360° en la dirección exacta de la línea y bloquear la posición ajustando la contra-tuerca.

• Sin Selladores Auxiliares: No requiere cinta PTFE ni selladores químicos; la estanqueidad es efectuada por la junta tórica elastomérica.

Extremo 2: Macho Asiento Plano con O-Ring (ORFS / ORS / SAE J1453 / ISO 8434-3)

• Estándar: SAE J1453 / ISO 8434-3 (Rosca recta unificada UN/UNF).

• Mecanismo de Sellado: Posee una cara frontal plana pulida con una ranura mecanizada de precisión que aloja una junta tórica (O-Ring).

• Tipo de Conexión: Realiza un sellado al comprimir axialmente el O-Ring frontal contra la cara plana de una Hembra Giratoria ORFS (por ejemplo, serie FF1850 / 6500-FG). Es la tecnología estándar para cero fugas (Zero-Leak Technology).

Ventajas del Adaptador Codo 90° Serie FF1868T Park-Flex

1. Tecnología de Cero Fugas (Doble O-Ring): La combinación de O-Ring en el puerto (ORB) y O-Ring frontal (ORFS) elimina las fugas por microvibraciones, choques térmicos o impulsos de presión.

2. Posicionamiento Exacto a 360°: La tuerca de bloqueo orientable permite dirigir la salida del codo en cualquier ángulo sin sobreapretar ni dañar la rosca del puerto.

3. Facilidad de Ensamblado en Espacios Reducidos: La cara plana ORFS permite conectar y desconectar mangueras de forma axial sin tener que estirar ni desplazar componentes lateralmente.

4. Cuerpo Monobloque Forjado: Fabricado en acero al carbono forjado de alta resistencia mecánica para soportar presiones elevadas y sobrecargas del sistema.

5. Protección Anticorrosiva: Acabado con cincado electrolítico de alta durabilidad frente a la humedad, fluidos hidráulicos y agentes ambientales.

Especificaciones Técnicas y Operativas

• Código de Parte / Serie: FF1868T (Park-Flex / Parker Hannifin) / 2500-FF / 6801-NWO-FG (Equivalencias industriales).

• Normativa Dimensional: SAE J1926 / SAE J1453 / ISO 8434-3 / ISO 11926.

• Presión Nominal de Trabajo: Desde 4000 PSI hasta 6000 PSI (según el tamaño del puerto; cumple con los estándares exigidos para sistemas hidrostáticos de alta presión).

• Rango de Temperatura de Operación: De -35°C a +100°C con O-Rings estándar de nitrilo (NBR). Ampliable hasta +200°C utilizando O-Rings de Viton (FKM).

• Material Base: Acero al carbono forjado (disponible bajo pedido en Acero Inoxidable 316L para ambientes marinos o químicos).

• Medidas Disponibles (Macho ORB x Macho ORFS): Dash -04 (7/16»-20 ORB x 9/16»-18 ORFS) hasta Dash -24 (1-7/8»-12 ORB x 2»-12 ORFS).

Tabla de Identificación Dimensional (Serie FF1868T / 2500-FF)

Comparativa: Codo ORB – ORFS (FF1868T) vs. Codo ORB – JIC 37° (2062)

Aplicaciones e Industrias Recomendadas

El adaptador FF1868T Park-Flex es esencial en:

• Maquinaria Pesada y de Construcción: Montaje en excavadoras, cargadores frontales y bulldozers de marcas globales que estandarizan el sistema ORFS.

• Sistemas Hidrostáticos de Alta Presión: Conexión en bombas de pistones variables y motores hidráulicos sometidos a impulsos continuos.

• Equipos Agrícolas de Alta Tecnología: Enrutamiento de líneas principales en tractores y cosechadoras.

• Inyectoras de Plástico y Prensas: Interconexión de bloques distribuidores donde se requieren conexiones libres de fugas y fácil mantenimiento.
