¿Por qué se prefiere una manguera de testeo flexible frente a las tuberías metálicas rígidas para conectar manómetros de diagnóstico?

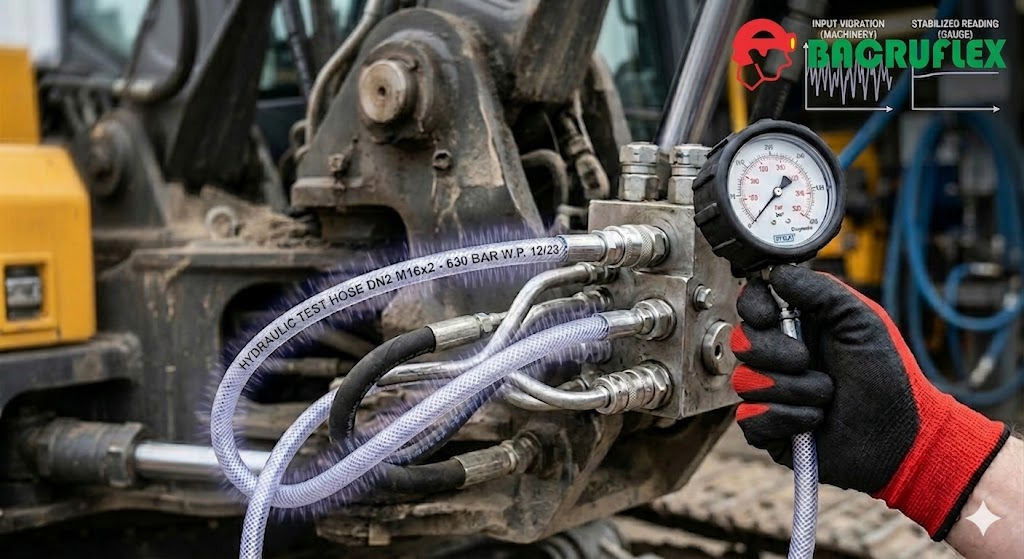

En los sistemas hidráulicos y neumáticos de alta presión, la elección de los componentes de diagnóstico es clave tanto para la precisión de la lectura como para la seguridad del técnico. Cuando se trata de conectar manómetros de diagnóstico, las mangueras de testeo flexibles (especialmente las de tipo microbore o microcalibre) han desplazado casi por completo a las tuberías metálicas rígidas.
Las razones principales de esta preferencia se dividen en cuatro factores críticos:
1. Aislamiento de Vibraciones y Picos de Presión
Los bloques de válvulas, bombas y motores generan vibraciones mecánicas constantes y pulsaciones de alta frecuencia en el fluido.
- Tuberías rígidas: Transmiten estas vibraciones directamente al manómetro. Esto provoca que la aguja oscile violentamente (haciendo imposible una lectura precisa) y destruye el mecanismo interno del dial en poco tiempo.
- Mangueras flexibles: Actúan como un amortiguador natural. El núcleo de termoplástico o aramida absorbe las micro-pulsaciones, estabilizando la lectura y prolongando la vida útil del instrumento.
2. Ergonomía y Seguridad del Operario
El diagnóstico de maquinaria (como en equipos mineros o de construcción) a menudo requiere medir la presión bajo condiciones de carga real, lo que implica que el operador debe estar cerca del sistema.
- Distancia segura: Una manguera flexible permite llevar el manómetro fuera de la zona de peligro inmediato (partes móviles, calor extremo o puntos ciegos) directamente hacia la cabina o a la mano del técnico.
- Flexibilidad de posicionamiento: Facilita la lectura desde el ángulo más cómodo y limpio, algo imposible si el manómetro estuviera rígidamente fijado al punto de prueba.
3. Accesibilidad en Espacios Confinados
Los puntos de toma de presión (test points) suelen estar ubicados en áreas extremadamente compactas o profundas dentro del chasis de la máquina.
- Conectar una tubería rígida requeriría un diseño curvo exacto y espacio de giro para las llaves, lo cual es inviable en el mantenimiento de campo. Las mangueras de testeo tienen diámetros exteriores muy reducidos (usualmente alrededor de 5 mm o 6 mm) y radios de curvatura excelentes, lo que les permite serpentear entre otros componentes sin dificultad.
4. Minimización del Volumen de Fluido (Purga Eficiente)
Las mangueras de diagnóstico modernas están diseñadas con un diámetro interno muy pequeño (típicamente de 2 mm a 4 mm). Esto minimiza el volumen de fluido que entra a la línea de prueba. Como resultado, se reduce drásticamente la inclusión de burbujas de aire en la lectura y se evita la pérdida de presión del sistema principal durante el acople rápido.
Dato técnico clave: A pesar de ser flexibles, estas mangueras termoplásticas reforzadas con fibra trenzada están preparadas para el trabajo pesado; la mayoría soporta presiones de trabajo de hasta 630 bar (aprox. 9000 PSI) con factores de seguridad de 4:1.
