¿Vienen los conectores de anclaje Hauk con indicador de caída integrado?
Para profundizar en por qué los conectores de anclaje Hauk no incluyen este mecanismo y cómo se gestiona técnicamente su seguridad, hay que entender la física del equipo, el propósito de diseño y las normativas de inspección (como la ANSI Z359.18 que rige a los conectores de anclaje).
Aquí desglosamos a fondo el comportamiento de estos equipos:
1. ¿Por qué las líneas de vida sí lo tienen y las eslingas de anclaje no?
En un sistema personal de detención de caídas (SPDC), los componentes se diseñan bajo el principio de «sacrificio controlado»:
- El absorbedor de impacto (Línea de vida): Está diseñado específicamente para disipar la energía del golpe. Contiene una cinta interna tejida que se desgarra progresivamente para que el cuerpo del trabajador no reciba más de $8\text{ kN}$ ($1800\text{ lb}$) o $4\text{ kN}$ ($900\text{ lb}$) de fuerza de impacto. Ese desgarre es el indicador de caída.

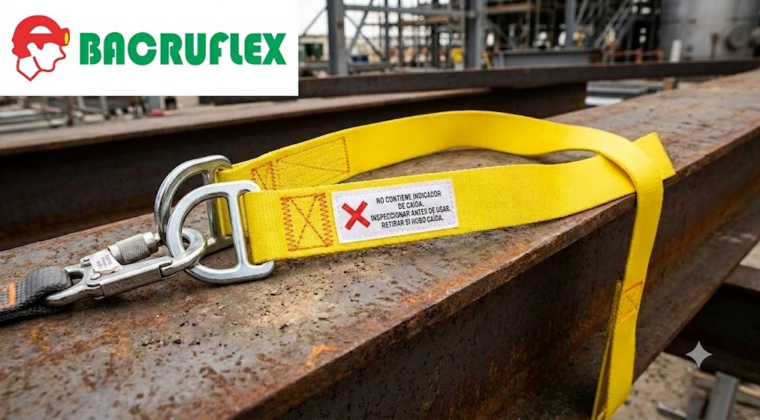

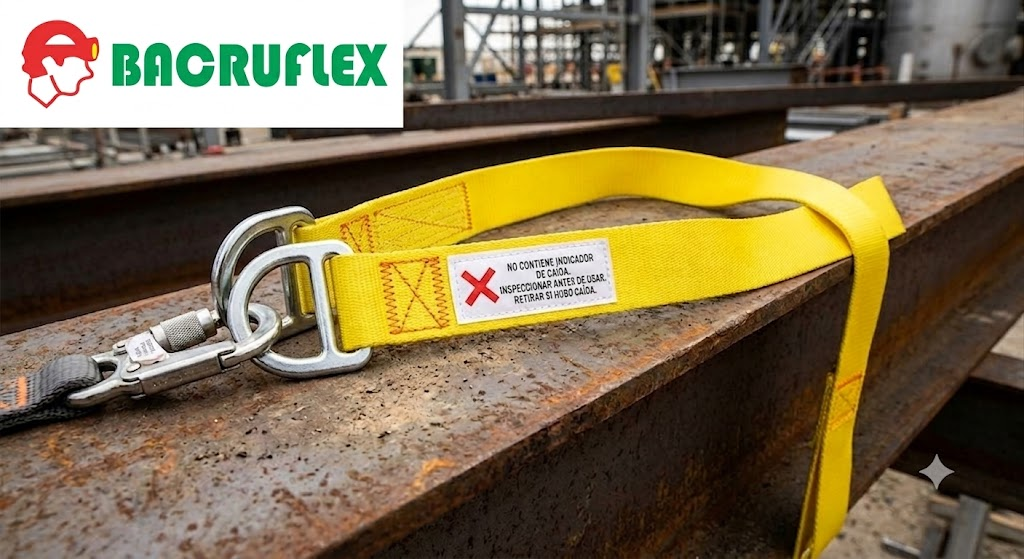

- El conector de anclaje (Hauk): Su única función es ser el eslabón rígido y ultra resistente entre la estructura (viga, tubería, andamio) y tu línea de vida. No debe elongarse significativamente ni absorber energía mediante desgarre, porque si lo hiciera, aumentaría la distancia total de caída libre, poniendo en peligro al usuario. Al ser una cinta de poliéster compactada de alta tenacidad con costuras de seguridad rígidas, no hay un «mecanismo textil» que pueda desplegarse sin comprometer la resistencia estructural mínima requerida ($5000\text{ lb}$ o $22.2\text{ kN}$).
2. El fenómeno del «Estrés Residual» en el Poliéster
Aunque una eslinga de anclaje Hauk detenga una caída y «se vea entera», el material sufre a nivel molecular. El poliéster de alta tenacidad (45 mm de ancho en estos modelos) experimenta una deformación plástica permanente bajo cargas dinámicas extremas.
- Las fibras se estiran más allá de su límite elástico.
- Aunque el conector no se rompa en la primera caída, pierde su capacidad de retener el impacto en una segunda ocasión, rompiéndose a fracciones de la carga nominal.
- El problema técnico: Esta fatiga del material no altera el color ni rompe la costura exterior a simple vista. Por ello, el «indicador» en un conector de anclaje no es una etiqueta que aparece, sino el registro estricto del prevencionista y la evidencia táctil (la cinta se vuelve notablemente más rígida, tiesa o «acartonada» en las zonas de mayor tensión tras recibir un tirón violento).
3. Radiografía de Inspección según Criterios de Ingeniería de Seguridad
Al no contar con un indicador visual directo, la aprobación de un conector de anclaje Hauk antes de cada jornada se divide en tres niveles críticos:
A. Integridad de la Cinta (Cuerpo del Anclaje)
- Prueba del «Ocho» (Inspección Táctil): Se debe doblar la cinta en forma de «U» invertida a lo largo de todo su recorrido. Esto expone las fibras ocultas. Si se observan micropelos (frascos de hilos deshilachados) o si el doblez se siente quebradizo, la eslinga recibió un sobreesfuerzo químico, térmico o mecánico (fuerza de caída).
- La Manga de Protección: Las eslingas Hauk vienen con una manga tubular de protección (usualmente de 76 mm). Esta manga suele recibir el daño por fricción contra los cantos vivos de las vigas. Si la manga está perforada, quemada o rota, es muy probable que la cinta interna de carga también haya sufrido estrés estructural.
B. Evaluación de Costuras con Contraste
Las costuras de seguridad de Hauk se realizan con hilos de alta resistencia en un patrón computarizado en zigzag.
- El color del hilo siempre contrasta con el de la cinta para que la pérdida de un solo punto sea evidente.
- Si notas que el patrón de costura se ve «flojo», que los hilos están estirados o que hay espacios en blanco donde el hilo se cortó por la tensión de un impacto, el equipo queda rechazado.
C. Inspección de Herrajes (Anillas D)
Los modelos Hauk estándar usan una o dos anillas en D de acero forjado (o dieléctricas recubiertas). Tras una caída:
- El punto de contacto de la anilla con la cinta puede mostrar una marca de presión extrema.
- Se debe verificar la coaxialidad: si la anilla se ve ligeramente revirada o si el recubrimiento sintético (en modelos dieléctricos) muestra grietas o desprendimientos, significa que el metal o la estructura interna sufrieron una fuerza de torque propia de una caída pendular.
Summary de Control
Regla de Oro en Protección contra Caídas: La ausencia de un indicador de caída mecánico en los conectores de anclaje Hauk traslada toda la responsabilidad a la trazabilidad. Si el historial del equipo es desconocido (por ejemplo, se dejó en obra el fin de semana sin supervisión) o si hay la más mínima sospecha de que detuvo un peso muerto o una caída, la normativa OSHA y las directrices del fabricante exigen su destrucción inmediata.
