¿Qué tipo de terminales roscadas minimicro (como las conexiones tipo M16x2) son las estándar para la manguera de testeo?
Para las mangueras de testeo o micro-mangueras de diagnóstico hidráulico, el estándar absoluto en la industria es el sistema de acoplamiento por rosca Minimess (comúnmente llamado en taller como terminales o conexiones mini-micro o de diagnóstico).
El estándar global para estas conexiones está regulado por la norma internacional ISO 15171-2.
Dentro de esta categoría, existen tres tipos de roscas estándar para las mangueras y sus respectivos puntos de prueba (tomas de presión):
1. El Estándar Principal: Minimess 1620 (M16x2)
Es el más común con diferencia en maquinaria pesada, minera y sistemas hidráulicos industriales de alta presión.
- Rosca: M16 con un paso de rosca de 2 mm.
- Presión de trabajo: Soporta de manera estándar hasta 630 bar (9000 psi).
- Características: El terminal de la manguera es una tuerca loca hembra M16x2 que se enrosca sobre la toma de testeo macho. Cuenta con un pin interno que, al enroscarse, abre la válvula de retención (poppet valve) del punto de prueba sin pérdida de fluido ni entrada de aire.
2. Las Variantes Estándar de la Misma Familia
Aunque el M16x2 domina el mercado, existen otras dos variantes normalizadas que podrías encontrar según el fabricante del equipo (especialmente en maquinaria europea más antigua o compacta):
| Tipo Comercial | Rosca Métrica | Presión Máxima | Notas de Uso |
| Minimess 1615 | M16x1.5 | 630 bar | Paso de rosca más fino. Muy usado en equipos antiguos o marcas específicas que buscaban evitar que se mezclaran mangueras de testeo con otras aplicaciones. |
| Minimess 1215 | M12x1.5 | 630 bar | Diseño más compacto para espacios extremadamente reducidos. Menos común en campo abierto, pero frecuente en bloques de válvulas compactos. |
Componentes típicos en los extremos de la manguera
Las mangueras de testeo (que suelen ser mangueras capilares de DN2 o DN4 con alma de poliamida y trenzado de kevlar o acero) se ensamblan normalmente con las siguientes combinaciones de terminales:

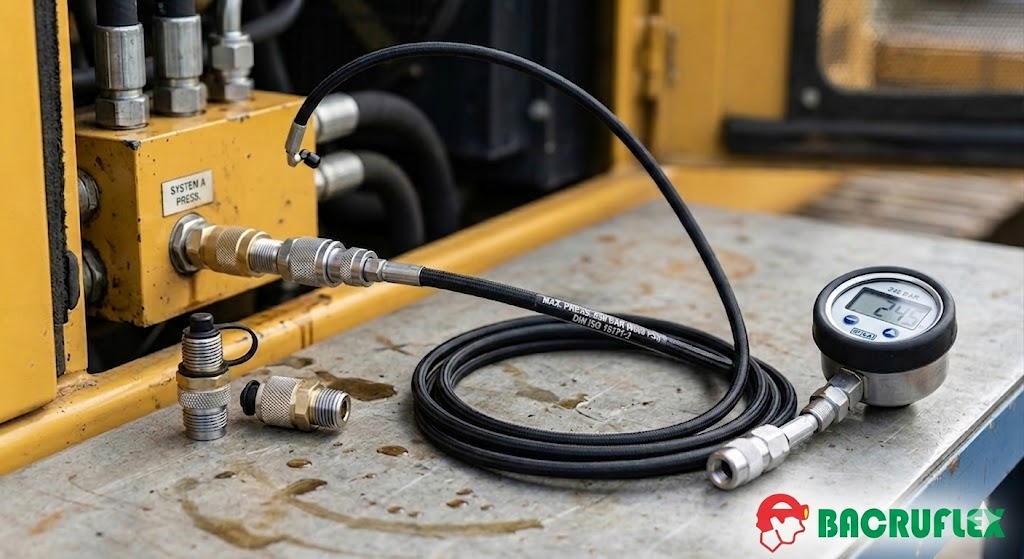

- Hembra Minimess M16x2 a Hembra Minimess M16x2: Es la configuración estándar para conectar una toma de presión en la máquina directamente a un manómetro (usando un adaptador macho M16x2 a la rosca del manómetro, que suele ser G1/4″).
- Hembra Minimess M16x2 a Terminal Giratorio para Manómetro (G1/4″ o G1/2″): Permite conectar la manguera directamente a la base del manómetro sin necesidad de adaptadores intermedios.
Dato clave de seguridad: Nunca intentes forzar una rosca M16x1.5 en una toma M16x2. Aunque el diámetro exterior es idéntico (16 mm), la diferencia en el paso de rosca dañará irreversiblemente los hilos y provocará fallas catastróficas bajo presión.
