¿Cómo se purga el aire de una manguera de testeo instalada para garantizar que el manómetro dé una lectura real y sin retrasos?
Para garantizar una lectura en tiempo real, precisa y sin el efecto de «amortiguación» o retraso que causa el aire comprimido, es fundamental purgar correctamente la manguera de testeo (frecuentemente conectada a puntos de toma de presión tipo Minimess).
Aquí te detallo el procedimiento técnico estándar para hacerlo de forma segura y eficiente:
1. El Principio Fundamental
El aire es un fluido altamente compresible, mientras que el aceite hidráulico es prácticamente incompresible. Si queda una burbuja de aire atrapada en la manguera de testeo:
- Retraso (Lag): La presión del sistema primero debe comprimir el volumen de aire antes de que esa fuerza se transfiera por completo al sensor del manómetro.
- Lecturas falsas: En sistemas con picos de presión rápidos, el aire puede actuar como un resorte, absorbiendo el pico y mostrando una lectura menor a la real en el dial.

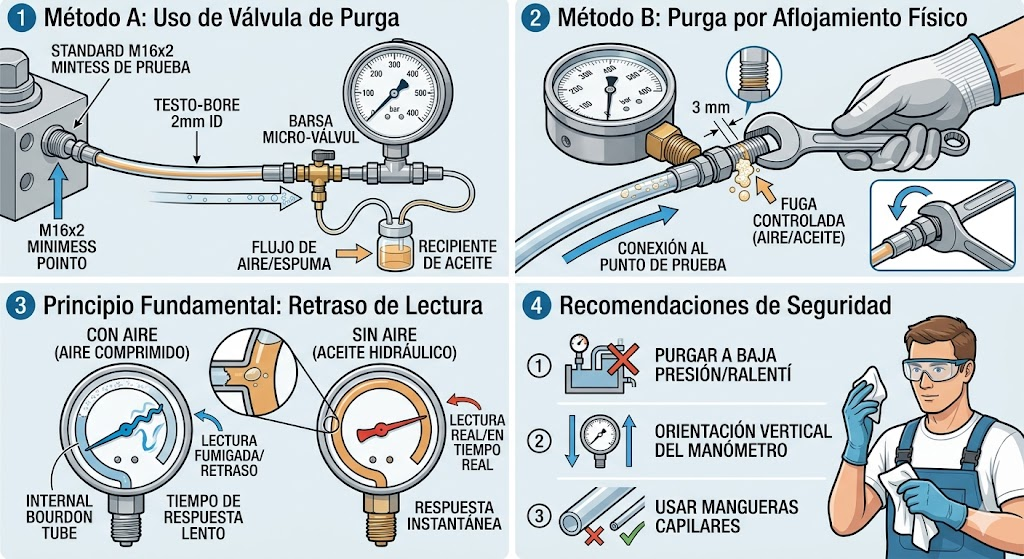

2. Procedimiento de Purgado Paso a Paso
Dependiendo de la configuración de tu equipo de diagnóstico, se utilizan principalmente dos métodos:
Método A: Si utilizas un acople de purga o manguera con micro-válvula (Recomendado)
Este es el método más limpio y seguro, común en los kits de medición modernos.
- Conexión inicial: Conecta el extremo de la manguera de testeo al manómetro firmemente.
- Preparación del retorno: Si tu manguera tiene un accesorio de purga en el extremo del manómetro (una pequeña válvula de aguja o un tornillo de purga), conecta un tubo capilar transparente desde esa válvula hacia un recipiente limpio para recibir el aceite residual.
- Conexión al sistema: Acopla el otro extremo de la manguera al punto de prueba (test point) del equipo hidraulico bajo baja presión o en ralentí.
- Apertura controlada: Abre lentamente la micro-válvula de purga cerca del manómetro. Verás salir una mezcla de espuma y burbujas.
- Cierre: En cuanto observes un flujo continuo, sólido y transparente de aceite (sin burbujas), cierra firmemente la válvula de purga. La línea estará 100% llena de fluido incompresible.
Método B: Purgado por aflojamiento físico (Si no hay válvula dedicada)
Si estás usando conexiones roscadas directas o mangueras estándar sin puerto de purga, se realiza mediante el método de «burbujeo» en el extremo del manómetro.
- Ajuste parcial: Enrosca la manguera al manómetro, pero no la aprietes por completo con la llave; déjala ligeramente suelta (a mano), lo suficiente para que el fluido pueda escapar por los hilos de la rosca.
- Conexión a la toma: Conecta el extremo opuesto al punto de testeo del bloque o tubería.
- Control visual: El fluido comenzará a empujar el aire hacia el manómetro. Envuelve la base del manómetro con un paño industrial absorbente. Verás salir aire silbando o burbujas de aceite.
- Sellado: En el instante en que el goteo pase de ser espumoso a ser aceite puramente líquido, usa la llave fija para dar el torque de apriete final al manómetro. Limpia la zona inmediatamente.
3. Recomendaciones Críticas de Seguridad y Precisión
- Purgar a baja presión: Realiza siempre esta operación con el equipo en la presión mínima de trabajo o en ralentí para evitar salpicaduras violentas o accidentes por inyección de fluidos a alta presión.
- Orientación del manómetro: Durante el purgado, mantén el manómetro en una posición vertical (con la conexión hacia abajo) o ligeramente inclinada hacia arriba respecto a la manguera. Dado que el aire tiende a subir, esto facilita que las burbujas se desplacen hacia el punto de escape y no se queden atrapadas en el tubo Bourdon interno del manómetro.
- Usa mangueras capilares de diámetro pequeño: Para tareas de testeo, las mangueras de micro-perfil (diámetro interno de 2 mm a 4 mm) son ideales. Al tener un volumen interno tan reducido, la cantidad de aire atrapado es mínima y se purgan casi instantáneamente al acoplarlas al sistema.
