Uso de niples bridados en sistemas hidráulicos de alta demanda

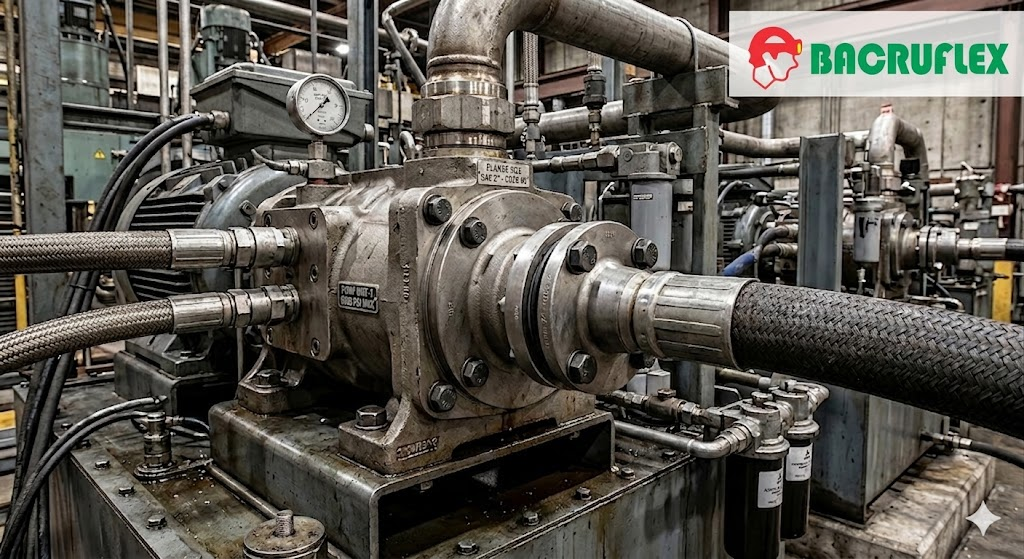

Los niples bridados representan una de las soluciones de conexión más robustas y confiables en sistemas hidráulicos de alta demanda (altas presiones, flujos elevados, picos de choque y vibración extrema). A diferencia de las conexiones roscadas convencionales, que pueden sufrir fatiga o fugas bajo condiciones severas, el diseño bridado distribuye las fuerzas de manera uniforme.
Aquí te presento un análisis técnico de su uso, ventajas y criterios de selección para aplicaciones críticas.
1. ¿Por qué utilizar niples bridados en alta demanda?
En sistemas donde el fluido hidráulico opera a presiones superiores a los 3,000 o 6,000 PSI (como en maquinaria minera, prensas industriales o equipos de perforación), las uniones roscadas tradicionales (NPT o JIC) presentan limitaciones. Los niples bridados solucionan esto gracias a su principio de sellado y fijación:
- Sellado por elastómero (O-Ring): El niple bridado no sella en la rosca. Cuenta con una cara plana con una ranura donde se aloja un anillo en O (O-ring). Al ajustar las bridas, el elastómero se comprime contra la superficie mecanizada de la bomba, válvula o cilindro, garantizando un sellado hermético «cero fugas».
- Separación de funciones: En una conexión roscada, la misma rosca debe soportar la presión mecánica y hacer el sellado. En el niple bridado, los tornillos de la brida soportan la carga mecánica, mientras que el O-ring se encarga exclusivamente del sellado.
- Resistencia a la fatiga y vibración: Las vibraciones del motor o los golpes de ariete hidráulicos pueden aflojar las roscas. Las bridas, al estar aseguradas por cuatro pernos en un patrón cuadrado o rectangular, absorben estas fuerzas de manera óptima.
2. Estándares y Tipos Comunes
En la industria de alta demanda, el estándar global más utilizado para estas conexiones es el SAE J518 (equivalente a ISO 6162), el cual se divide en dos categorías principales según el nivel de presión:
Código 61 (Standard Pressure)
- Presión de operación: Generalmente entre 3,000 PSI (210 bar) hasta 5,000 PSI, dependiendo del tamaño.
- Aplicación: Líneas de succión, retorno y líneas de presión moderada-alta en diámetros grandes.
Código 62 (High Pressure)
- Presión de operación: Diseñado específicamente para 6,000 PSI (420 bar) en todos sus tamaños.
- Características: La cabeza del niple (la brida) y los pernos son notablemente más gruesos que los del Código 61 para soportar el estrés hidrostático.
- Aplicación: Líneas de alta presión en excavadoras pesadas, tuneladoras (como Sandvik o Boomer), e hidráulica móvil de servicio severo.
3. Configuración del Ensamble
Un niple bridado no trabaja solo. El conjunto de conexión típicamente consta de:
- El Niple (Flange Head): La pieza tubular soldada al tubo o engastada (prensada) en la manguera hidráulica, que termina en una cabeza de brida plana con la ranura para el O-ring.
- El O-Ring: El elemento de sellado (usualmente de Nitrilo/NBR o Vitón para altas temperaturas).
- Las Abrazaderas de Brida (Flange Clamps): Pueden ser de una sola pieza (solid flanges) o, más comúnmente, partidas en dos mitades (split flanges). Las bridas partidas facilitan enormemente el montaje en espacios reducidos.
- Pernos y Arandelas de Alta Resistencia: Generalmente grado 8.8 o superior, para asegurar el torque correcto.
4. Buenas Prácticas de Instalación y Mantenimiento
El talón de Aquiles de los sistemas bridados no es el diseño, sino la instalación incorrecta. Para asegurar el rendimiento en alta demanda, sigue estos lineamientos:
- Torque Cruzado en Etapas: Nunca aprietes un perno al máximo de una sola vez. Sigue un patrón en «X» o cruzado, incrementando el torque gradualmente (p. ej., 30%, 60% y luego el 100% del torque especificado). Esto evita que la cabeza del niple se ladee y muerda el O-ring.
- Inspección del O-Ring: Cada vez que se desensamble la conexión, el O-ring debe ser reemplazado. Un O-ring ligeramente achatado o endurecido fallará bajo picos de presión.
- Limpieza Absoluta: La más mínima partícula de polvo o viruta metálica en la cara plana del niple o en el puerto de la maquinaria creará una vía de escape para el aceite a alta presión.
5. Aplicaciones Críticas Típicas
- Minería y Construcción: Conexiones de bombas principales y motores hidráulicos en jumbos de perforación, palas mecánicas y camiones mineros.
- Sistemas de Inyección y Prensas: Equipos industriales que requieren ciclos rápidos de alta presión donde los golpes de ariete son constantes.
- Líneas de Gran Caudal: Distribución de fluidos en centrales hidráulicas donde el diámetro de la manguera o tubería supera la 1 pulgada, haciendo inviables las conexiones roscadas por el torque requerido para ajustarlas.
