La importancia de los sellos y juntas en las conexiones hidráulicas
En el mundo de la oleohidráulica, donde los equipos operan bajo presiones extremas y condiciones ambientales severas, los sellos y las juntas (empaquetaduras) son componentes críticos. Aunque a menudo representan una fracción mínima del costo total de un sistema, su falla puede paralizar por completo una operación industrial o minera.
A continuación, se detalla por qué estos componentes son el corazón de la integridad de cualquier conexión hidráulica.
1. Funciones Críticas de los Sellos y Juntas
Los sellos hidráulicos no solo sirven para «tapar» un espacio; cumplen múltiples funciones simultáneas en un circuito dinámico o estático:
- Retención del Fluido: Su función primaria es contener el aceite hidráulico dentro del sistema, evitando fugas que reduzcan la presión de trabajo.
- Mantenimiento de la Presión: Para que un cilindro o una bomba hidráulica generen la fuerza requerida, el fluido debe estar confinado. Los sellos aseguran que la energía hidráulica se transforme eficientemente en energía mecánica.
- Exclusión de Contaminantes: Evitan el ingreso de partículas externas (polvo, tierra, agua, virutas metálicas). En entornos exigentes como la minería o la construcción, un sello rascador eficiente es la primera línea de defensa contra la contaminación del aceite.
- Separación de Medios: En componentes complejos, evitan que diferentes fluidos (o el fluido y el aire) se mezclen entre sí.
2. Tipos de Sellos Según su Aplicación
Dependiendo del tipo de movimiento y la ubicación en la conexión, se clasifican principalmente en dos categorías:
A. Sellos Estáticos
Se utilizan en aplicaciones donde no hay movimiento relativo entre las superficies de contacto.
- O-Rings (Anillos en O): Los más comunes y versátiles. Se alojan en una ranura y se comprimen al ensamblar la conexión.
- Sellos de Cara (Flat Face / ORFS): Utilizados en conexiones de alta vibración. El O-ring se asienta en la cara plana de la conexión, ofreciendo un sellado hermético superior contra fugas por impulso.
- Juntas Planas / Arandelas de Sellado (Bonded Seals o Dowty): Arandelas metálicas con un labio de caucho vulcanizado en el interior, ideales para conexiones roscadas (como roscas BSP).
B. Sellos Dinámicos
Diseñados para sistemas donde existe movimiento lineal o rotativo entre las piezas.
- Sellos de Pistón y de Vástago: Esenciales en cilindros hidráulicos para mantener la presión en las cámaras del cilindro.
- Sellos Rascadores (Wipers): Limpian el vástago a medida que se retrae, impidiendo que la suciedad entre al cilindro.

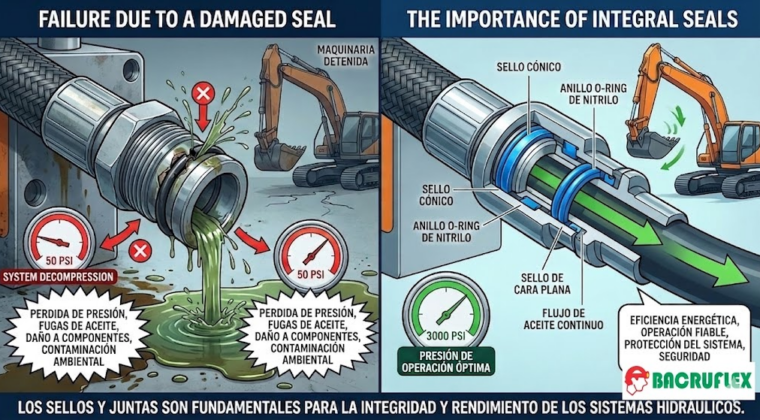

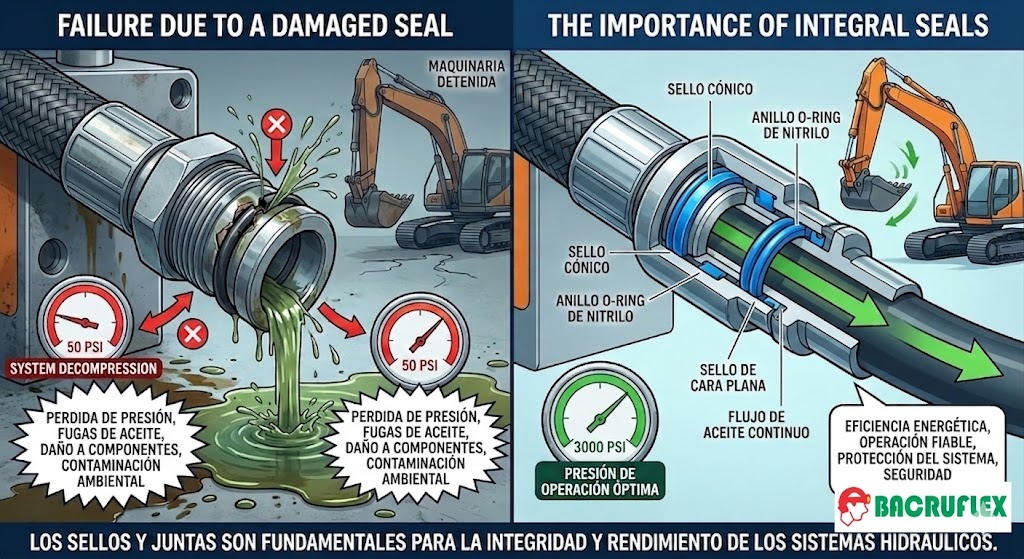

3. Consecuencias de una Falla en el Sellado
Ignorar la selección correcta o el mantenimiento de las juntas puede acarrear serios problemas operativos y financieros:
- Pérdida de Eficiencia Energética: Las microfugas internas o externas provocan caídas de presión, lo que obliga al sistema (bombas y motores) a trabajar más para lograr el mismo rendimiento, aumentando el consumo de energía o combustible.
- Daños por Cavitación y Desgaste: Si los sellos fallan y permiten el ingreso de aire o partículas sólidas, se acelera el desgaste abrasivo de válvulas y bombas, reduciendo drásticamente la vida útil de componentes costosos.
- Costos por Paradas No Programadas: En sectores como la minería o la planta industrial, una máquina detenida por una manguera o conexión que gotea cuesta miles de dólares por hora en producción perdida.
- Riesgos de Seguridad y Ambientales: El aceite hidráulico a alta presión puede causar microinyecciones en la piel (lesiones graves) o provocar incendios si entra en contacto con superficies calientes. Además, las fugas contaminan el suelo y el entorno de trabajo.
4. Factores Clave para la Selección del Sello Correcto
No existe un sello universal. Para elegir la junta adecuada para una conexión o acople, se debe considerar la regla S.T.A.M.P.E.D., enfocada en tres factores críticos del sello:
| Factor | Consideración |
| Temperatura | El material debe soportar el rango de temperatura del fluido y del ambiente (por ejemplo, el Nitrilo [NBR] es estándar, pero el Vitón [FKM] es necesario para altas temperaturas). |
| Compatibilidad Química | El elastómero debe ser compatible con el tipo de fluido hidráulico (mineral, sintético, agua-glicol o fluidos biodegradables) para evitar que se contraiga, se hinche o se degrade. |
| Presión | El sello debe resistir la presión máxima del sistema y los picos de presión (golpes de ariete) sin extruirse o deformarse permanentemente. |
Un diseño hidráulico óptimo y un programa de mantenimiento predictivo que incluya el reemplazo periódico de sellos y juntas garantizan la continuidad operativa, la seguridad del personal y la máxima rentabilidad de los equipos de poder fluido.
