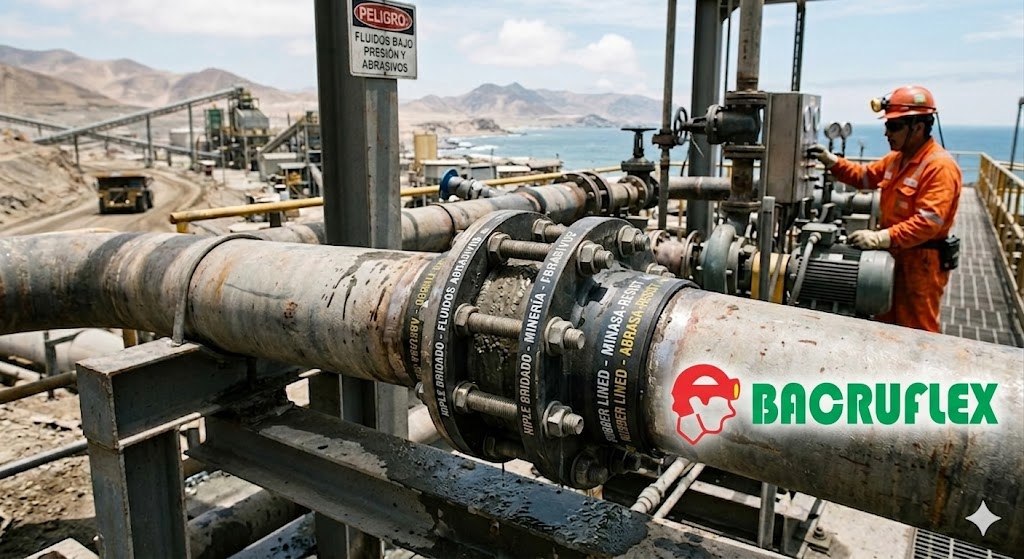

Niples bridados en la minería, soluciones para el transporte de fluidos abrasivos
El transporte de fluidos abrasivos en la minería —como relaves (slurry), lodos con alta carga de sólidos y agua ácida con sedimentos— es uno de los desafíos más exigentes para la ingeniería de fluidos. Los componentes estándar se desgastan en cuestión de semanas debido a la fricción constante y el impacto de las partículas.
Aquí es donde los niples bridados de alta resistencia se convierten en una solución crítica para garantizar la continuidad operativa y evitar paradas no programadas.
El Desafío de los Fluidos Abrasivos en Minería
Cuando un fluido transporta sólidos en suspensión a altas velocidades, se generan dos fenómenos destructivos principales:
- Abrasión por deslizamiento: Las partículas cortan y desgastan la superficie interna del niple.
- Erosión por impacto: En los puntos de cambio de dirección o turbulencia (como las conexiones), las partículas impactan directamente contra la pared del metal, acelerando el desprendimiento de material.
Un niple convencional falla rápidamente por el cuello de la conexión o en la zona de soldadura de la brida, provocando fugas catastróficas.
Soluciones Tecnológicas en Niples Bridados
Para contrarrestar este desgaste, los niples bridados para minería se fabrican bajo especificaciones severas, combinando diseños robustos con materiales internos de sacrificio o de alta dureza.
1. Niples con Revestimiento Interior de Goma (Rubber Lined)
Es la solución más eficiente y utilizada para el transporte de relaves.
- Cómo funciona: El niple de acero al carbono (SCH 40 o SCH 80) se reviste internamente con una capa de caucho natural o sintético (generalmente de 1/4″ a 1/2″ de espesor).
- Ventaja: El caucho absorbe el impacto de las partículas abrasivas y «rebota» el efecto del desgaste, prolongando la vida útil del niple hasta 5 o 10 veces más que el acero desnudo.
- Diseño: El revestimiento de goma suele extenderse sobre la cara de la brida (retornado sobre la brida), actuando como empaquetadura propia y protegiendo el acero del contacto con el fluido.
2. Niples de Acero de Alta Dureza y Aleaciones Especiales
Para aplicaciones donde la temperatura o los componentes químicos no permiten el uso de goma.
- Materiales: Se utilizan aceros inoxidables grado dúplex/superdúplex, o aceros aleados con tratamiento térmico de cementación o nitruración para elevar la dureza superficial.
- Uso: Excelente para transporte de fluidos corrosivos con abrasión moderada.
3. Sistemas de Niples Ranurados con Bridas Adaptadoras (Sistemas Tipo Victaulic)
Aunque el niple es bridado en sus extremos para acoplarse a las válvulas o bombas, el cuerpo puede diseñarse con extremos ranurados de alta resistencia para permitir cierta flexibilidad angular. Esto absorbe las vibraciones de los equipos de bombeo y las tensiones de la tubería, reduciendo el desgaste localizado por turbulencia.
Tipos de Bridas y Estándares Comunes
En la minería peruana e internacional, las conexiones deben resistir altas presiones de trabajo. Los niples se configuran habitualmente bajo las siguientes normas:
| Tipo de Brida | Estándar Común | Aplicación Típica |
| SO (Slip-On) | ASME B16.5 (Clase 150 / 300) | Líneas de agua de procesos y relaves de baja presión. |
| WN (Welding Neck) | ASME B16.5 (Clase 300 / 600) | Líneas de alta presión, descarga de bombas de lodo. Concentrados. |
| Bridas Pivotantes (Lap Joint) | ASME B16.5 | Ideales para niples revestidos de goma, ya que facilitan la alineación de los pernos sin rotar el niple (evitando dañar el revestimiento). |
Criterios de Selección para Operaciones Mineras
Para elegir o diseñar el niple bridado correcto, se deben auditar las siguientes variables del proceso:
- Porcentaje de sólidos (% Cw): A mayor concentración de sólidos, se requiere un revestimiento de goma más grueso o de mayor resiliencia.
- Velocidad del fluido: Velocidades críticas (superiores a 4 m/s) aceleran exponencialmente la erosión. Se recomienda diseñar niples con transiciones suaves si hay cambios de diámetro.
- Granulometría ($d_{50}$): El tamaño de la partícula define si se requiere un caucho blando (para partículas finas) o un revestimiento cerámico/poliuretano (para partículas gruesas o cortantes).
- pH del fluido: Si el lodo es ácido (común en la lixiviación o drenaje de mina), el niple debe garantizar un sellado perfecto en la brida para que el ácido no entre en contacto con el acero estructural exterior.
