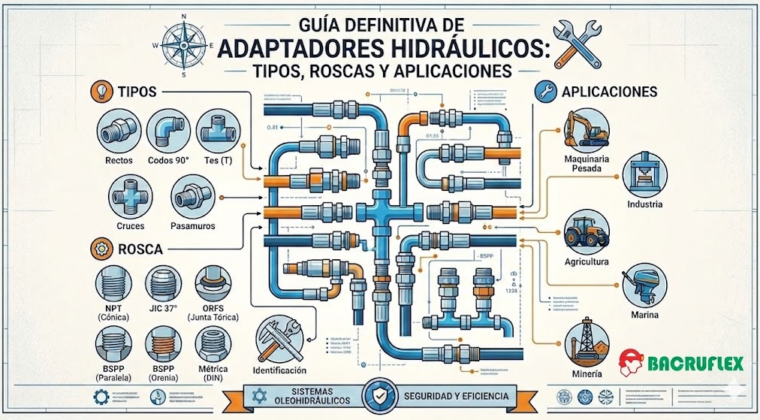

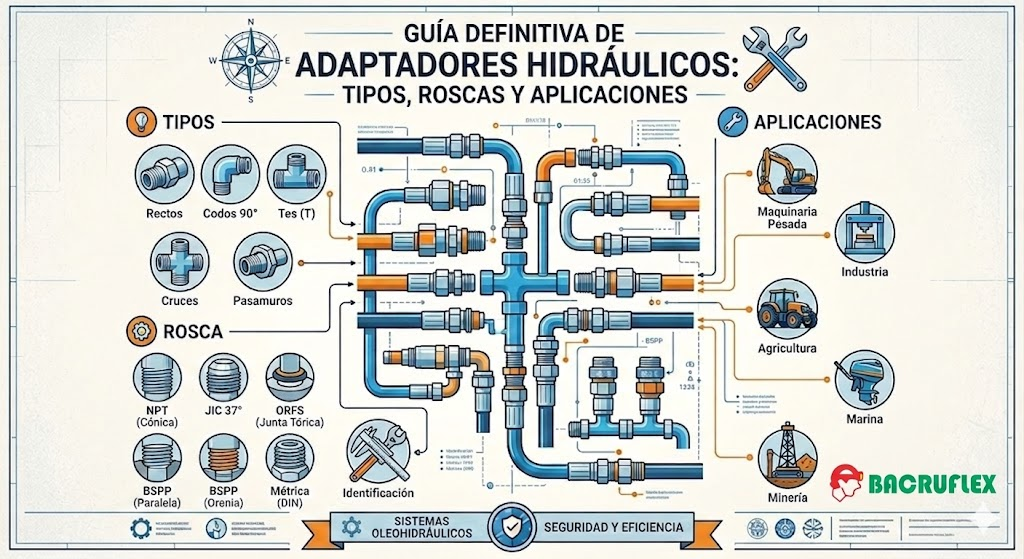

Guía definitiva de adaptadores hidráulicos, tipos, roscas y aplicaciones
En el mundo de la oleohidráulica, los adaptadores son los héroes anónimos. Su función principal es conectar mangueras, tubos y componentes con diferentes tamaños o tipos de roscas, garantizando un flujo continuo y, lo más importante, cero fugas bajo presiones extremas.
Esta guía técnica está diseñada para dominar la identificación, selección y aplicación de estos componentes esenciales.
1. Tipos de Adaptadores Hidráulicos (Por su Forma)
La geometría del adaptador depende del espacio disponible y la dirección que deba tomar la línea hidráulica. Los más comunes son:
- Rectos (Nipples / Uniones): Conectan dos componentes en línea recta. Pueden ser uniones del mismo diámetro o reductores/ampliadores.
- Codos (Elbows) a 90° y 45°: Ideales para cambios de dirección en espacios reducidos, evitando que la manguera se doble demasiado y sufra fatiga.
- Tes (Tees) y Cruces (Crosses): Permiten ramificar el flujo en tres o cuatro direcciones diferentes.
- Pasamuros (Bulkhead): Diseñados para atravesar placas o paredes de maquinaria, fijándose con una contratuerca para mantener la línea estable.
- Giratorios (Swivel): Tienen una tuerca loca que permite el montaje sin tener que girar toda la manguera o el adaptador, facilitando enormemente la instalación.
2. Sistemas de Sellado y Tipos de Roscas
El verdadero desafío en la hidráulica es la identificación de la rosca. Un error milimétrico puede causar la falla catastrófica del sistema. Las roscas se dividen principalmente por su origen geográfico y su método de sellado:
A. Roscas Americanas
NPT / NPTF (National Pipe Tapered)
- Características: Rosca cónica.
- Sellado: Se produce por la deformación de los hilos al apretarse (contacto metal-metal). En hidráulica se prefiere NPTF (Dryseal), diseñada para sellar sin necesidad de cinta teflón, aunque en la práctica industrial se suele usar sellador líquido para mayor seguridad.
- Presión: Recomendada para presiones bajas a moderadas; tiende a fugar bajo vibración alta.
JIC 37° (Joint Industry Council)
- Características: Rosca cilíndrica (recta). Muy popular en maquinaria pesada norteamericana y agrícola.
- Sellado: Metal-metal sobre un cono invertido a 37°. La rosca solo sirve para ejercer la fuerza de apriete, no para sellar.
- Ventaja: Es reutilizable y muy confiable a altas presiones.
ORFS (O-Ring Face Seal)
- Características: Rosca cilíndrica. Es el estándar moderno para el control de fugas en alta presión (marcas como Caterpillar o John Deere lo usan masivamente).
- Sellado: Una junta tórica (O-Ring) alojada en la cara plana del adaptador macho se comprime contra la cara plana de la hembra.
- Ventaja: Máxima resistencia a la vibración y excelente sellado a presiones extremas.
B. Roscas Europeas (Métricas y Británicas)
BSP (British Standard Pipe)
- BSP Tapered (BSPT): Cónica, similar a la NPT pero con un ángulo de hilo de 55° (NPT tiene 60°). Sella en la rosca.
- BSP Parallel (BSPP / G): Cilíndrica. No sella en la rosca; requiere una arandela selladora (Bonded Seal o Dowty washer) o un asiento cónico a 60° (asiento tipo raccord).
Métricas (DIN / ISO)
- Características: Comunes en maquinaria europea (como excavadoras Liebherr o sistemas Bosch Rexroth). Se miden por el diámetro exterior y el paso de rosca en milímetros (ej. M22x1.5).
- Variantes: Existen series Ligera (L) y Pesada (S). Sellan mediante un cono de 24° con o sin O-Ring (junta cónica).
3. Tabla Comparativa de Identificación Rápida
| Tipo de Rosca | Tipo de Perfil | Ángulo del Hilo | Método de Sellado | Aplicación Común |
| NPTF | Cónico | 60° | Interferencia de hilos | Sistemas industriales antiguos, neumática |
| JIC 37° | Cilíndrico | 60° | Cono macho/hembra de 37° | Maquinaria agrícola y de construcción |
| ORFS | Cilíndrico | 60° | O-Ring en la cara plana | Equipos modernos de alta presión y vibración |
| BSPP (G) | Cilíndrico | 55° | Arandela plana o asiento 60° | Maquinaria europea y sistemas navales |
| Métrica DIN | Cilíndrico | 60° | Cono de 24° (Serie L o S) | Equipos industriales y mineros europeos |
4. Aplicaciones Críticas en la Industria
La elección del adaptador adecuado varía según el sector debido a las condiciones de trabajo:
- Maquinaria de Construcción y Vialidad: En excavadoras, cargadores frontales y retroexcavadoras (marcas como CAT, Komatsu, Case), los adaptadores JIC y ORFS son los reyes debido a que soportan picos de presión constantes y las vibraciones del terreno.
- Sector Minero: En jumbos de perforación y equipos de minería subterránea, las líneas hidráulicas operan a presiones muy elevadas. Aquí predominan los adaptadores de la serie pesada Métrica DIN (Serie S) y conexiones tipo Brida (Flange SAE) para las líneas de potencia principal.
- Plantas Industriales (Prensas, Inyectoras): En entornos controlados pero de alta producción, las roscas BSPP y NPTF en bloques colectores (manifolds) son muy comunes para la distribución de aceite hidráulico.
5. Buenas Prácticas de Instalación (Para Evitar Fallas)
- Nunca mezcles roscas: Una rosca NPT y una BSPT pueden parecer entrar juntas, pero el ángulo del hilo es diferente (60° vs 55°). Esto destruirá los hilos y causará fugas bajo presión.
- Cuidado con el torque: El exceso de apriete (torque) es la causa número uno de fallas. En adaptadores JIC, puede agrietar el cono hembra. En adaptadores ORFS, puede pellizcar o cortar el O-Ring. Sigue siempre las especificaciones de torque del fabricante.
- Inspección del O-Ring: Antes de instalar un adaptador ORFS o Métrico con junta, asegúrate de que el O-Ring esté lubricado con el mismo aceite del sistema y que no esté mordido o reseco.
- Limpia los componentes: La contaminación microscópica destruye bombas y válvulas. Nunca dejes los adaptadores en el suelo del taller sin tapones protectores antes de instalarlos.
