Descripción

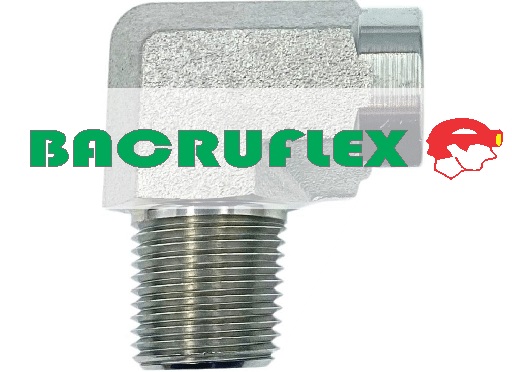

Adaptador Hidráulico en Codo 90° Reductor Hembra NPT (Grande) a Macho NPT – Serie 2089 Park-Flex

El adaptador hidráulico en codo a 90° reductor serie 2089 (Park-Flex / Parker Hannifin) —comercializado en el mercado global de potencia fluida bajo las equivalencias de intercambio 5504, CD, 2089, 2210 o 6004— es un conector forjado de cambio de dirección en ángulo recto (90°) diseñado con una boca Hembra NPT / NPTF de mayor tamaño nominal en un extremo y una rosca Macho NPT / NPTF de menor tamaño nominal en el otro.

Conocido técnicamente en ingeniería de tuberías como Street Elbow Reducer (Codo de Calle Reductor), este adaptador resuelve simultáneamente dos desafíos comunes en el diseño de circuitos hidráulicos: cambiar la dirección del flujo a 90 grados y adaptar o reducir el tamaño del puerto o la tubería, todo en una sola pieza compacta y de alta resistencia.

Configuración y Mecanismo de Sellado (NPTF Cónico Metal a Metal)

Ambos extremos del adaptador cumplen con los estándares norteamericanos ANSI/ASME B1.20.1 y SAE J476 (NPTF Dryseal) para tuberías y conectores de potencia fluida:

Extremo 1: Hembra NPT / NPTF (Puerto Grande)

• Perfil de Rosca: Rosca cónica interna de tubería con conicidad 1:16.

• Diseño: Dimensión nominal superior (p. ej. 1/2», 3/4» o 1» NPT) diseñada para recibir niples, mangueras o adaptadores rígidos macho de mayor diámetro.

• Mecanismo de Sellado: Sellado por interferencia física de hilos de rosca cónica (deformación metal-metal) al apretar el conector macho entrante.

Extremo 2: Macho NPT / NPTF (Puerto Menor)

• Perfil de Rosca: Rosca cónica externa de tubería con conicidad 1:16.

• Diseño: Dimensión nominal reducida (p. ej. 3/8», 1/2» o 3/4» NPT) para roscarse directamente en un puerto de bloque, bomba o tanque de menor tamaño.

• Mecanismo de Sellado: Sellado por interferencia de hilos de rosca cónica al roscarse en el puerto receptor hembra.

• Recomendación de Montaje: Para garantizar una estanqueidad del 100% bajo severos impulsos de presión y evitar el gripado por fricción, es indispensable aplicar un sellador anaeróbico para roscas hidráulicas o cinta teflón de alta densidad en las espiras macho.

Ventajas del Adaptador en Codo 90° Reductor Serie 2089 Park-Flex

1. Doble Función en una Sola Pieza: Modifica la dirección de la línea a 90° y reduce/amplía la sección del puerto sin requerir el uso de niples o bushings adicionales.

2. Construcción Monobloque Forjada: Fabricado a partir de acero al carbono forjado de alta densidad, lo que le otorga una rigidez estructural superior frente a vibraciones severas y golpes de ariete.

3. Optimización de Espacio: Su diseño en ángulo recto permite trazar líneas de manguera al ras del chasis o gabinete, reduciendo el radio de curvatura requerido y evitando el pellizco de la manguera.

4. Resistencia a Altas Presiones: Mecanizado con tolerancias precisas para soportar presiones continuas de hasta 6000 PSI en aplicaciones industriales y de maquinaria pesada.

5. Tratamiento Anticorrosivo: Recubrimiento electrolítico de zincado pasivado para proteger la pieza contra la corrosión atmosférica, el polvo y el aceite hidráulico.

Especificaciones Técnicas y Operativas

• Código de Parte / Serie: 2089 (Park-Flex / Parker Hannifin) / 5504 / CD (Equivalencias de la industria).

• Normativa Dimensional: ANSI/ASME B1.20.1 / SAE J476 (NPTF).

• Presión Nominal de Trabajo: Rango de 3000 PSI a 6000 PSI (dependiendo del diámetro nominal de la rosca).

• Rango de Temperatura de Operación: De -40°C a +250°C (sellado metal a metal sin restricciones por juntas elastoméricas).

• Material Base: Acero al carbono forjado de alta resistencia (disponible bajo pedido especial en Acero Inoxidable 316).

• Medidas Disponibles (Hembra NPT Grande x Macho NPT Menor): Desde 3/8» H-NPT x 1/4» M-NPT hasta 1-1/2» H-NPT x 1-1/4» M-NPT.

Tabla de Identificación Dimensional (Serie 2089 / 5504 / CD)

Aplicaciones e Industrias Recomendadas

El codo reductor 2089 Park-Flex es ampliamente utilizado en:

• Unidades de Potencia Hidráulica (HPU): Conexión de puertos de tanques, filtros y colectores hidráulicos hacia líneas de mayor sección.

• Maquinaria Pesada y Agrícola: Ruteo de líneas hidráulicas a 90° en espacios estrechos alrededor de motores, bombas y cilindros.

• Prensas e Inyectoras Industriales: Adaptación de puertos de manifolds hidráulicos con cambio de diámetro y dirección en una sola junta.

• Sistemas de Lubri-Refrigeración y Equipos Petroleros: Distribución rígida de aceite a alta presión en plantas de proceso y campos de perforación.
