Descripción

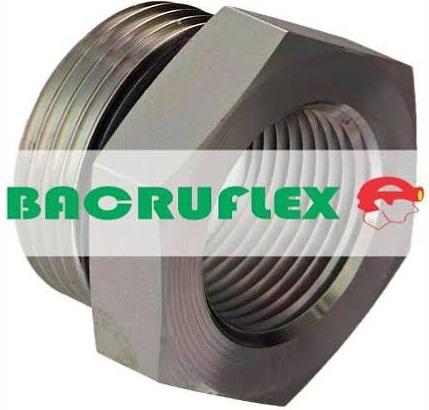

Bushing Hidráulico Reductor Macho O-Ring Boss (ORB) a Hembra NPT – Serie 2216 Park-Flex
El bushing hidráulico reductor serie 2216 (Park-Flex / Parker Hannifin) —conocido comercialmente en la industria de la potencia fluida bajo las referencias de intercambio 6408, FG5OX, 2216, PTR-ORB o 6808— es un conector de adaptación de perfil bajo diseñado para convertir un puerto con rosca recta Macho O-Ring Boss (ORB / SAE J1926-1 / ISO 11926-1) a una toma interna roscada Hembra NPT / NPTF (National Pipe Taper / ANSI B1.20.1).
Su diseño compacto con hexágono exterior se enrosca directamente dentro del puerto de bombas, válvulas, cilindros o manifolds con rosca recta SAE, dejando una conexión cónica hembra NPT lista para recibir manómetros, sensores, tomas de muestra o adaptadores rígidos de tubería.
Configuración y Mecanismo de Sellado (Macho ORB vs. Hembra NPT)
Este bushing de conversión combina dos filosofías de sellado estándar en la hidráulica móvil e industrial:
Extremo Exterior: Macho O-Ring Boss / ORB (SAE J1926 / ISO 11926)
-
Perfil de Rosca: Rosca recta unificada UN/UNF.
-
Mecanismo de Sellado: Junta tórica (O-Ring) alojada en el cuello superior. Al roscarse firmemente en el puerto receptivo, el O-Ring se comprime de forma homogénea contra el chaflán del bloque (boss).
-
Beneficio: Ocurre un sellado 100% elastomérico impermeable a altas presiones, absorbiendo picos térmicos y choques mecánicos sin requerir cinta teflón en el puerto.
Extremo Interior: Hembra NPT / NPTF (ANSI/ASME B1.20.1)
-
Perfil de Rosca: Rosca cónica interna de tubería con conicidad estandarizada de $1:16$.
-
Mecanismo de Sellado: Sellado por interferencia de hilos de rosca (deformación metal-metal) al apretar el conector macho entrante.
-
Recomendación de Montaje: Para asegurar estanqueidad total en el lado NPT interior, se recomienda aplicar sellador anaeróbico para roscas hidráulicas o cinta teflón de alta densidad en las espiras de la conexión macho que se acople.
Ventajas del Bushing Reductor Serie 2216 Park-Flex
-
Diseño Ultra Compacto de Perfil Bajo: Permite convertir puertos ORB a NPT en manifolds y bloques con espacio muy reducido, minimizando el voladizo físico.
-
Cero Fugas en el Puerto Principal: La junta O-Ring del extremo ORB evita microfiltraciones de aceite hidráulico en las entradas principales de válvulas o cilindros.
-
Conversión Estándar Útil: Soluciona la incompatibilidad de conectar componentes o instrumentación con rosca cónica NPT en bloques modernos fabricados con norma SAE ORB.
-
Resistencia a Altas Presiones: Fabricado en acero al carbono mecanizado con precisión para tolerar impulsos dinámicos y picos de presión continua.
-
Protección Anticorrosiva: Acabado con recubrimiento electrolítico de zincado pasivado que previene la oxidación y degradación atmosférica.
Especificaciones Técnicas y Operativas
-
Código de Parte / Serie: 2216 (Park-Flex / Parker Hannifin) / 6408 / FG5OX (Equivalencias de la industria).
-
Normativa Dimensional: SAE J1926 / ISO 11926 (ORB) y ANSI B1.20.1 / SAE J476 (NPT).
-
Presión Nominal de Trabajo: Rango de 3000 PSI a 6000 PSI (según el tamaño nominal del puerto).
-
Rango de Temperatura de Operación: De -30°C a +120°C con O-Ring NBR estándar (ampliable hasta +200°C utilizando O-Rings de Viton/FKM).
-
Material Base: Acero al carbono mecanizado (disponible bajo pedido en Acero Inoxidable 316).
-
Medidas Disponibles (Macho ORB x Hembra NPT): Desde 7/16»-20 ORB x 1/8» NPT hasta 1-5/8»-12 ORB x 1» NPT.
Tabla de Identificación Dimensional (Serie 2216 / 6408 / FG5OX)
| Tamaño Guía (Dash) | Extremo Exterior: Macho ORB (Rosca UN/UNF) | Extremo Interior: Hembra NPTF | Presión Máx. de Trabajo (PSI / BAR) |
| -04-02 | 7/16» – 20 UN | 1/8» – 27 NPTF | 6000 PSI (414 BAR) |
| -06-04 | 9/16» – 18 UN | 1/4» – 18 NPTF | 6000 PSI (414 BAR) |
| -08-04 | 3/4» – 16 UN | 1/4» – 18 NPTF | 5000 PSI (345 BAR) |
| -08-06 | 3/4» – 16 UN | 3/8» – 18 NPTF | 5000 PSI (345 BAR) |
| -12-08 | 1-1/16» – 12 UN | 1/2» – 14 NPTF | 4500 PSI (310 BAR) |
| -16-12 | 1-5/16» – 12 UN | 3/4» – 14 NPTF | 3500 PSI (241 BAR) |
Aplicaciones e Industrias Recomendadas
El bushing reductor 2216 Park-Flex es ampliamente utilizado en:
-
Unidades de Potencia Hidráulica (HPU): Adaptación de manómetros, pressostatos y transmisores de presión NPT en puertos hembra ORB de bloques colectores.
-
Maquinaria Pesada y de Construcción: Conversión de puertos en bombas, motores y cilindros en equipos Caterpillar, John Deere, Komatsu y Case.
-
Prensas e Inyectoras: Punto de toma de muestras de aceite o purga en puertos ciegos SAE.
-
Sistemas de Lubri-Refrigeración e Industria Petrolera: Integración de accesorios y válvulas de aguja NPT en líneas principales ORB.
