Descripción

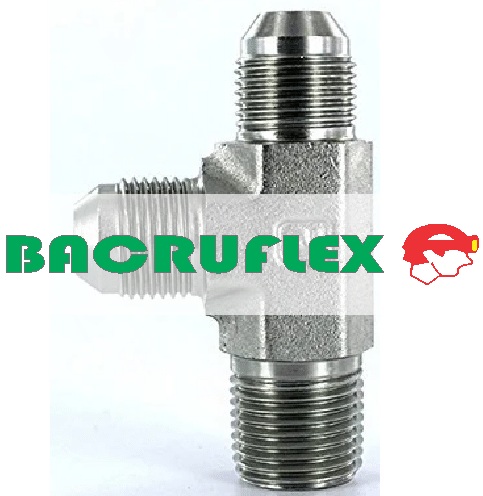

Adaptador Hidráulico en Tee Macho NPT (Costado / Rama) a Machos JIC 37° – Serie 2028 Park-Flex
El adaptador hidráulico en Tee serie 2028 (Park-Flex / Parker Hannifin) —identificado comercialmente en la industria de la potencia fluida bajo las referencias de intercambio 2503, S5OX, 2225, ART-NPT-JIC o 6502— es un conector de derivación forjado en «T» configurado con un carril continuo de dos extremos Macho JIC 37° (SAE J514 / ISO 8434-2) y una derivación en el costado (rama) con rosca cónica Macho NPT / NPTF (ANSI B1.20.1 / SAE J476).
Esta geometría permite intercalar o ramificar una línea rígida o manguera JIC 37° directamente sobre un puerto de bloque, bomba, válvula o cilindro que cuente con una entrada roscada hembra NPT, proporcionando una solución robusta y compacta para la distribución de flujo en sistemas de alta presión.
Configuración y Mecanismo de Sellado (Carril JIC vs. Costado NPT)
Este adaptador forjado combina dos tecnologías de roscado ampliamente utilizadas en la hidráulica industrial y móvil:
Extremos 1 y 2 (Carril Continuo): Macho JIC 37° (SAE J514 / ISO 8434-2)
-
Perfil de Rosca: Rosca recta unificada UN/UNF.
-
Mecanismo de Sellado: Acoplamiento metal-metal mediante asiento cónico abocinado a 37° (Flare).
-
Tipo de Conexión: La cara cónica exterior se comprime de forma precisa contra el cono interior de una hembra giratoria JIC acoplada, creando un sello hermético resistente a impulsos térmicos y de presión sin depender de juntas elastoméricas.
Extremo 3 (Costado / Rama): Macho NPT / NPTF (ANSI/ASME B1.20.1 / SAE J476)
-
Perfil de Rosca: Rosca cónica para tubería con conicidad estandarizada de 1:16.
-
Mecanismo de Sellado: Sellado mecánico por interferencia e incrustación de hilos de rosca (deformación metal-metal).
-
Recomendación de Montaje: Se aconseja utilizar cinta teflón de grado hidráulico o sellador anaeróbico para roscas hidráulicas en las espiras NPT para asegurar una estanqueidad del 100% a altas presiones.
Ventajas del Adaptador en Tee Serie 2028 Park-Flex
-
Derivación Directa desde Puerto NPT: Permite roscar el costado directamente en un puerto o colector NPT existente y derivar la línea en dos direcciones independientes con estándar JIC 37°.
-
Cuerpo Monobloque Forjado: Fabricado a partir de acero al carbono forjado de alta densidad, lo que le confiere una elevada resistencia estructural frente a choques hidráulicos, impulsos mecánicos y vibración severa.
-
Optimización de Espacio: Su diseño compacto en ángulo recto simplifica el trazado de mangueras hidráulicas en zonas reducidas o manifolds complejos.
-
Protección Anticorrosiva: Tratamiento de zincado electrolítico pasivado que protege la estructura frente a la oxidación y humedad ambiental.
-
Cero Mantenimiento en el Carril JIC: El extremo JIC permite múltiples ciclos de acople y desacople sin deteriorar las superficies de sellado.
Especificaciones Técnicas y Operativas
-
Código de Parte / Serie: 2028 (Park-Flex / Parker Hannifin) / 2503 / S5OX (Equivalencias de la industria).
-
Normativa Dimensional: SAE J514 / ISO 8434-2 (JIC) / ANSI B1.20.1 / SAE J476 (NPTF).
-
Presión Nominal de Trabajo: Rango de 3000 PSI a 6000 PSI (dependiendo del tamaño nominal de las roscas).
-
Rango de Temperatura de Operación: De -40°C a +200°C (sellado metal a metal).
-
Material Base: Acero al carbono forjado (disponible bajo pedido especial en Acero Inoxidable 316).
-
Medidas Disponibles (Carril JIC x Rama NPT): Desde 7/16»-20 JIC (1/4» NPT) hasta 1-5/16»-12 JIC (1» NPT).
Tabla de Identificación Dimensional (Serie 2028 / 2503 / S5OX)
| Tamaño Guía (Dash) | Extremos Carril (A y B): Macho JIC 37° | Extremo Costado/Rama (C): Macho NPTF | Presión Máx. de Trabajo (PSI / BAR) |
| -04-04-04 | 7/16» – 20 UNF (Tubo 1/4») | 1/4» – 18 NPTF | 6000 PSI (414 BAR) |
| -06-06-06 | 9/16» – 18 UNF (Tubo 3/8») | 3/8» – 18 NPTF | 5000 PSI (345 BAR) |
| -08-08-08 | 3/4» – 16 UNF (Tubo 1/2») | 1/2» – 14 NPTF | 4500 PSI (310 BAR) |
| -12-12-12 | 1-1/16» – 12 UN (Tubo 3/4») | 3/4» – 14 NPTF | 3500 PSI (241 BAR) |
| -16-16-16 | 1-5/16» – 12 UN (Tubo 1») | 1» – 11.5 NPTF | 3000 PSI (207 BAR) |
Aplicaciones e Industrias Recomendadas
El adaptador en Tee 2028 Park-Flex es ampliamente utilizado en:
-
Maquinaria Pesada y de Construcción: Derivación de líneas de control y presión en bloques hidráulicos de excavadoras, cargadores y grúas (Caterpillar, Komatsu, Volvo).
-
Unidades de Potencia Hidráulica (HPU): Instalación de tomas de presión, manómetros o líneas de retorno en bombas y tanques con puerto NPT.
-
Equipos Agrícolas e Industriales: Distribución de flujo hacia cilindros de doble efecto en maquinaria de campo.
-
Sistemas Mineros y Petroleros: Mantenimiento e interconexión de válvulas y manifolds expuestos a condiciones severas de operación.
