Descripción

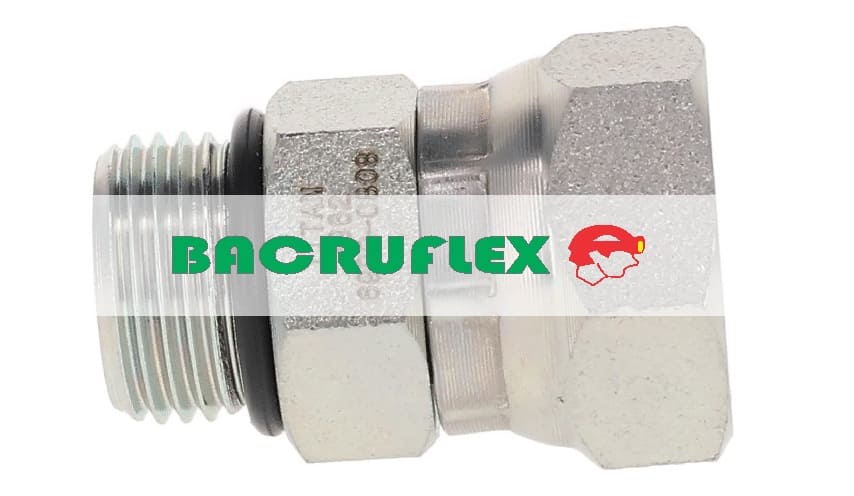

Adaptador Hidráulico Recto Macho O-Ring Boss (ORB) a Hembra Giratoria NPSM – Serie 2066 Park-Flex

El adaptador hidráulico recto serie 2066 (Park-Flex / Parker Hannifin) —conocido en la industria de la potencia fluida bajo las referencias de intercambio 6402, 2244, F65OG o 6802-NPSM— es un conector de transición diseñado para acoplar un puerto con rosca recta con O-Ring Macho O-Ring Boss (ORB / SAE J1926-1 / ISO 11926-1) a un terminal con rosca de tubería recta y tuerca móvil Hembra Giratoria NPSM con Asiento a 30° (National Pipe Straight Mechanical / ANSI B1.20.1).

Su diseño en línea recta permite adaptar bloques de válvulas, cilindros hidráulicos o bombas que cuentan con puertos roscados SAE con O-Ring hacia tuberías rígidas o mangueras con rosca de tubería, ofreciendo la ventaja de la alineación directa gracias a su tuerca giratoria.

Configuración y Mecanismo de Sellado (Macho ORB vs. Hembra Giratoria NPSM)

Este conector combina dos de las tecnologías de sellado más confiables frente a presiones extremas y vibraciones continuas:

Extremo 1: Macho O-Ring Boss (ORB / SAE J1926 / ISO 11926)

• Estándar: SAE J1926-1 / ISO 11926-1 (Rosca recta unificada UN/UNF).

• Mecanismo de Sellado: Sellado por compresión elastomérica mediante O-Ring sintético alojado en el cuello superior de la rosca.

• Tipo de Conexión: Al roscarse firmemente en el puerto cónico receptor del bloque o cilindro, el O-Ring se comprime contra el chaflán mecanizado del puerto (boss), generando un sello totalmente impermeable a alta presión que previene la fuga por fatiga de rosca.

Extremo 2: Hembra Giratoria NPSM con Asiento a 30° (ANSI/ASME B1.20.1)

• Estándar: NPSM (National Pipe Straight Mechanical – Rosca cilíndrica de tubería).

• Mecanismo de Sellado: Asiento mecánico cónico invertido a 30° (Inverted Cone Seat).

• Tipo de Conexión: La tuerca libremente giratoria presiona la cara cónica interna hembra contra el chaflán a 30° de un extremo Macho NPTF/NPSM acoplado. No sella en la rosca, sino por compresión metal-metal en el asiento cónico a 30°.

Ventajas del Adaptador Recto Serie 2066 Park-Flex

1. Facilidad de Alineación y Montaje: La tuerca giratoria en el extremo NPSM permite apretar la línea hidráulica sin girar el cuerpo del adaptador ni retorcer la manguera conectada.

2. Doble Eficiencia de Sellado: Previene microfiltraciones en el puerto hidráulico mediante la junta O-RingBoss (ORB) y ofrece una junta metal-metal robusta e insensible a choques térmicos en el extremo NPSM.

3. Flujo Lineal sin Restricciones: Su construcción recta garantiza un paso interno óptimo sin caídas bruscas de presión ni turbulencias en el fluido hidráulico.

4. Resistencia Mecánica Elevada: Mecanizado en acero al carbono de alta resistencia para garantizar durabilidad bajo pulsaciones dinámicas de presión.

5. Tratamiento Anticorrosivo: Recubrimiento electrolítico de zincado pasivado que protege el conector en entornos industriales agresivos e intemperie.

Especificaciones Técnicas y Operativas

• Código de Parte / Serie: 2066 (Park-Flex / Parker Hannifin) / 6402 / 2244 (Equivalencias de la industria).

• Normativa Dimensional: SAE J1926-1 / ISO 11926-1 (ORB) / ANSI/ASME B1.20.1 (NPSM).

• Presión Nominal de Trabajo: Rango de 3000 PSI a 6000 PSI (dependiendo del tamaño del conector y de la rosca ORB).

• Rango de Temperatura de Operación: De -35°C a +100C con O-Rings estándar de NBR (extensible a +200°C empleando O-Rings de Viton / FKM).

• Material Base: Acero al carbono mecanizado (disponible bajo pedido especial en Acero Inoxidable 316).

• Medidas Disponibles (Macho ORB x Hembra Giratoria NPSM): Desde 7/16»-20 ORB (1/4»-18 NPSM) hasta 1-5/8»-12 ORB (1-1/4»-11.5 NPSM).

Tabla de Identificación Dimensional (Serie 2066 / 6402)

Aplicaciones e Industrias Recomendadas

El adaptador 2066 Park-Flex es ampliamente recomendado en:

• Bloques Colectores (Manifolds) y Válvulas: Adaptación directa de puertos ORB SAE hacia tuberías o latiguillos con rosca de tubería.

• Cilindros y Bombas Hidráulicas: Conexión de líneas de alimentación y retorno en equipos móviles e industriales.

• Maquinaria Pesada y de Construcción: Interconexión de unidades de potencia hidráulica (HPU) en equipos Caterpillar, Komatsu, Volvo y John Deere.

• Prensas e Inyectoras de Plástico: Líneas de distribución donde se requiera desacople rápido por mantenimiento sin desmontar bloques rígidos.
