¿Qué escalas de manómetros (baja, media y alta presión) componen habitualmente un kit de testeo analógico para prueba de presión profesional?

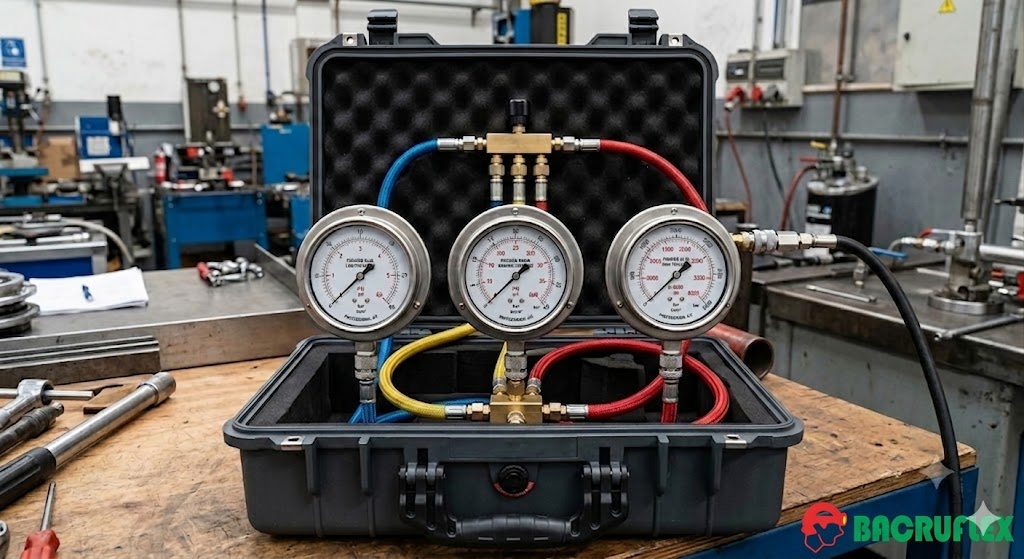

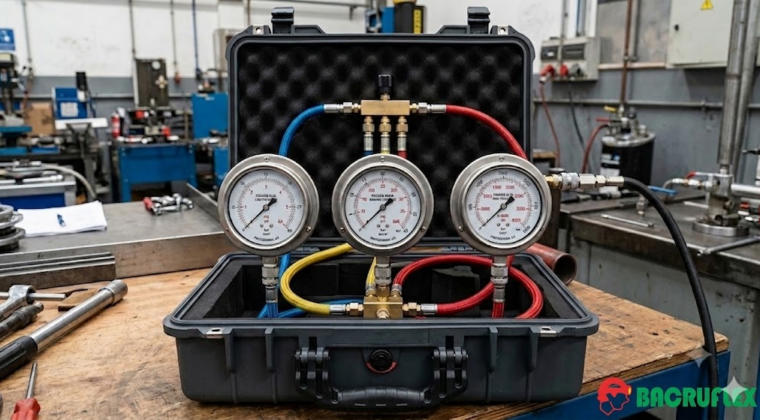

Un kit de testeo analógico profesional para diagnóstico de sistemas hidráulicos y neumáticos se compone habitualmente de 3 a 4 manómetros con rangos escalonados. Esto permite medir con alta precisión tanto los circuitos de pilotaje (baja presión) como las líneas de trabajo principales (alta presión).
Los rangos de escalas estándar más comunes que componen un kit profesional son los siguientes:
1. Escala de Baja Presión (Pilotaje y Retorno)
- Rango habitual: 0 a 10 bar / 0 a 25 bar (0 a 150 / 360 PSI).
- Aplicación: Se utiliza principalmente para medir la presión de sistemas neumáticos, líneas de retorno al tanque, presión de carga en bombas de pistones y circuitos de pilotaje/control (asistencia hidráulica).
2. Escala de Media Presión (Sistemas Auxiliares y Dirección)
- Rango habitual: 0 a 250 bar / 0 a 400 bar (0 a 3,500 / 5,800 PSI).
- Aplicación: Ideal para sistemas hidráulicos medianos, circuitos de dirección, frenos hidráulicos, maquinaria agrícola y sistemas industriales estándar. Permite calibrar válvulas de alivio intermedias.
3. Escala de Alta Presión (Líneas de Trabajo Principales)
- Rango habitual: 0 a 600 bar / 0 a 700 bar (0 a 8,500 / 10,000 PSI).
- Aplicación: Es la escala reina para la hidráulica móvil pesada (excavadoras, jumbos de minería, tuneladoras) y sistemas de alta presión. Mide la presión máxima de trabajo de las bombas principales, cilindros de levante y motores hidráulicos.
Componentes clave de un kit profesional
Para que el kit sea realmente operativo en campo, además de las carátulas de los manómetros (que suelen ser de 63 mm de diámetro para una buena lectura), se incluyen:
- Glicerina integrada: Es fundamental que los manómetros estén llenos de glicerina para amortiguar las vibraciones de la maquinaria y los picos de presión (golpes de ariete), protegiendo la aguja interna.
- Tomas de presión (Test Points): Acoples rápidos tipo Minimess (M16x2), que permiten conectar y desconectar las mangueras de prueba sin necesidad de apagar el equipo o perder fluido.
- Mangueras capilares: Mangueras de diámetro interno muy pequeño (habitualmente de 2 mm a 3 mm), capaces de soportar hasta 630 bar de trabajo continuo, con longitudes de 1.5 a 3 metros para operar a una distancia segura de los componentes en movimiento.
Tip técnico: Al realizar un diagnóstico, siempre se recomienda conectar primero el manómetro de escala más alta (600 bar) si se desconoce la presión real del circuito. Una vez que se confirma que la presión es baja, se puede cambiar a un manómetro de menor escala para obtener una lectura mucho más precisa.
