¿Cómo se evita que los manómetros incluidos en el kit de testeo analógico para prueba de presión sufran daños por picos bruscos de sobrepresión?
Para proteger los manómetros de un kit de testeo analógico contra los picos bruscos de presión (también conocidos como golpes de ariete o picos de sobrepresión), se deben implementar accesorios mecánicos que amortigüen el impacto y buenas prácticas de operación. En sistemas hidráulicos y neumáticos, estos picos pueden destruir el tubo Bourdon interno del manómetro en milisegundos.
Aquí te detallo las mejores soluciones técnicas para evitar estos daños:

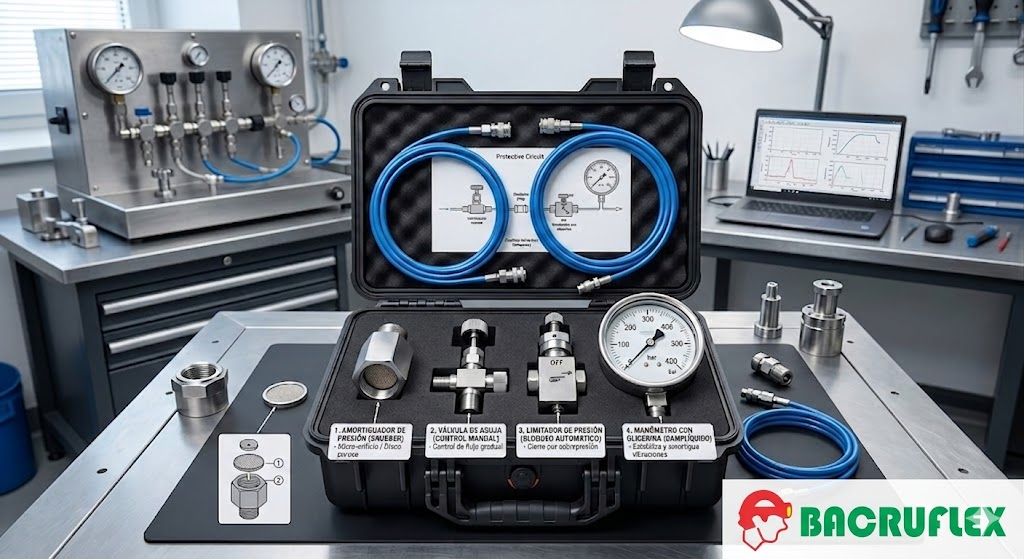

1. Amortiguadores de Presión (Snubbers)
Es el accesorio más común y efectivo para kits de testeo. Se instala directamente entre la toma de presión y el manómetro.
- ¿Cómo funciona?: Restringe el flujo del fluido mediante un pequeño orificio, un disco poroso o un pistón ajustable. Esto «suaviza» la onda de choque, permitiendo que la presión llegue al manómetro de forma gradual sin alterar la lectura final.
- Ventaja: Son compactos, económicos y de instalación rápida en acoples rápidos de testeo.
2. Válvulas de Aguja (Microválvulas de Regulación)
En los bloques de prueba o líneas de testeo, se suele colocar una válvula de aguja antes del manómetro.
- ¿Cómo funciona?: Permite regular manualmente la apertura del paso del fluido. Si la dejas casi cerrada (apenas una fracción de vuelta abierta), actúa como un estrangulador de flujo natural, absorbiendo el impacto de cualquier pico brusco.
- Práctica recomendada: Abrir la válvula de aguja muy lentamente solo cuando se vaya a tomar la lectura y cerrarla inmediatamente después.
3. Limitadores de Presión (Válvulas de Bloqueo por Sobrepresión)
Si el riesgo es que el sistema supere por completo el rango máximo del manómetro, se utilizan estas válvulas de protección.
- ¿Cómo funciona?: Cuentan con un resorte interno calibrado. Si la presión supera el límite seguro del manómetro, la válvula se cierra automáticamente de golpe, aislando el instrumento del circuito. Se vuelve a abrir sola cuando la presión baja a niveles seguros.
4. Manómetros con Glicerina o Silicona (Llenado Líquido)
Aunque el llenado de líquido está diseñado principalmente para absorber la vibración mecánica del entorno y de las bombas, también ofrece una ligera resistencia hidrodinámica al movimiento interno del mecanismo.
- Nota importante: El líquido estabiliza la aguja para que no oscile violentamente, pero para picos de presión extremadamente severos de origen hidráulico, debe combinarse con un snubber.
Resumen de Buenas Prácticas en el Terreno
- Usa mangueras de micro-test (Minipress): Las mangueras capilares de los kits de diagnóstico (de diámetros internos muy pequeños, como 2 mm) actúan por sí mismas como un restrictor de flujo natural, disminuyendo la velocidad del impacto de presión en comparación con una conexión directa rígida.
- Conecta en el momento adecuado: No arranques el equipo o la maquinaria con el manómetro ya conectado si sabes que el arranque genera un pico transitorio severo. Conéctalo mediante el acople rápido una vez que el flujo esté estabilizado, o mantén la válvula del kit cerrada durante el encendido.
- Sobredimensiona el rango: Como regla de ingeniería, el manómetro seleccionado debe trabajar en el tercio medio de su escala. Si esperas presiones de trabajo de 200 bar, usa un manómetro de al menos 400 bar para que tenga un margen de seguridad ante picos imprevistos.
