¿Qué tipo de máquinas de prensar se requieren para asegurar el crimpado exacto de los conectores pre armados para mangueras hidráulicas?
Para garantizar un crimpado exacto, seguro y de calidad industrial en conectores prearmados para mangueras hidráulicas, se requieren máquinas prensadoras hidráulicas (crimpadoras) de alta precisión, las cuales se seleccionan principalmente según el entorno de trabajo y el volumen de producción.
Aquí te detallo los tipos de máquinas necesarios y las características clave que deben tener para asegurar la exactitud:

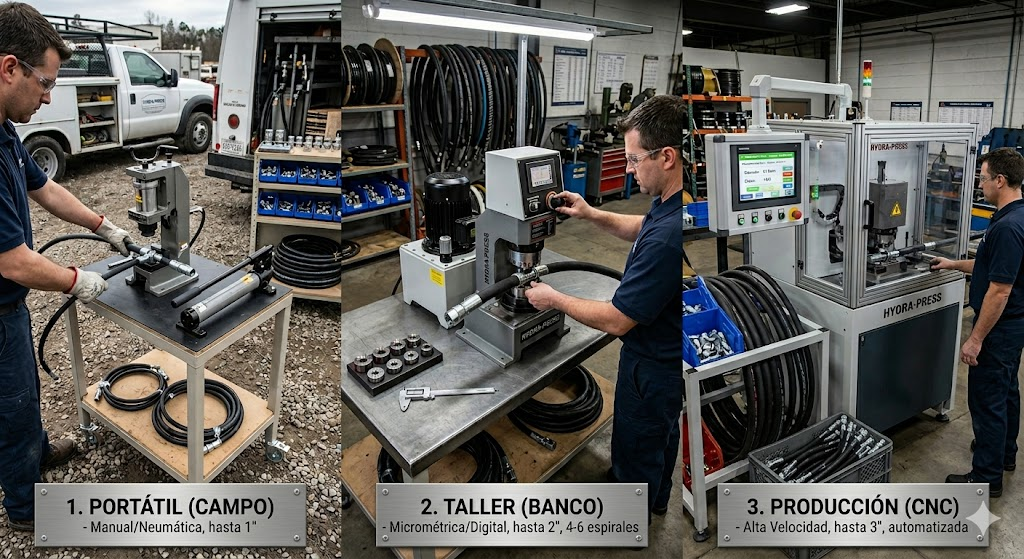

1. Tipos de Máquinas Prensadoras según su Aplicación
A. Prensadoras de Taller (Estacionarias / De Banco)
Son las más utilizadas en centros de distribución y talleres de mantenimiento debido a su balance entre potencia y precisión.
- Cómo funcionan: Operan con una bomba electrohidráulica integrada (generalmente monofásica o trifásica).
- Capacidad típica: Suelen prensar mangueras desde 3/16″ hasta 2″ (e incluso 3″ en modelos industriales) de hasta 4 o 6 mallas de acero (espira/spiral).
- Por qué aseguran la exactitud: Cuentan con sistemas de control micrométrico o pantallas digitales que detienen el ciclo de prensado exacto en la micra configurada.
B. Prensadoras de Producción Industrial
Diseñadas para plantas de ensamblaje de mangueras a gran escala o para atender la demanda constante de sectores exigentes como la minería y la construcción pesada.
- Cómo funcionan: Equipos de alta velocidad con sistemas de enfriamiento de aceite para soportar jornadas continuas.
- Por qué aseguran la exactitud: Utilizan sistemas de control numérico computarizado (CNC). El operario selecciona el código de la manguera y el conector en una pantalla táctil, y la máquina ajusta automáticamente el diámetro de prensado, reduciendo a cero el error humano.
C. Prensadoras Portátiles (Manuales o Neumáticas)
Ideales para reparaciones en campo (in situ), donde no hay acceso a energía eléctrica estable.
- Cómo funcionan: Se accionan mediante una bomba manual de mano, una bomba de pie o asistencia neumática.
- Limitación de exactitud: Aunque son muy útiles para emergencias, dependen mucho de la calibración visual del operario mediante un calibrador tipo vernier (rey de pie) post-prensado, por lo que requieren mayor supervisión para asegurar la precisión exacta.
2. Características Técnicas Críticas para un «Crimpado Exacto»
Para trabajar con conectores prearmados (donde la férula y el niple ya vienen unidos), la máquina debe cumplir con ciertos requisitos técnicos indispensables:
- Nonio Micrométrico (Dial de Ajuste) o Control Digital: Permite calibrar el diámetro final del prensado con una precisión de hasta $0.01 \text{ mm}$. Esto es vital porque cada fabricante de mangueras y conexiones tiene una tabla de crimpado específica.
- Abertura Amplia de las Mordazas (Dies): Al ser conectores prearmados, el codo o la brida del conector puede ser voluminoso. La máquina necesita una apertura radial lo suficientemente amplia para que el conector entre y salga sin tropezar con los dados (mordazas).
- Fuerza de Prensado Adecuada: Para mangueras de alta presión (como las de 4 o 6 espirales de acero, tipo R12, R13 o R15), se requiere una máquina con una fuerza de prensado mínima de 137 a 200 toneladas (1370 a 2000 kN) para asegurar que el metal de la férula fluya y se «clave» correctamente en la estructura de la manguera.
3. Elementos Complementarios para la Exactitud
La máquina por sí sola no garantiza el éxito si no se cuenta con:
- Juego de Dados (Mordazas) Rectificados: Se deben usar los dados magnéticos correspondientes al rango de diámetro exterior de la manguera ya ensamblada.
- Micrómetro o Calibrador Digital: La única forma de validar que la máquina hizo su trabajo con exactitud es medir el diámetro exterior de la férula después del prensado en la zona media y contrastarlo con la tabla de especificaciones del fabricante.
