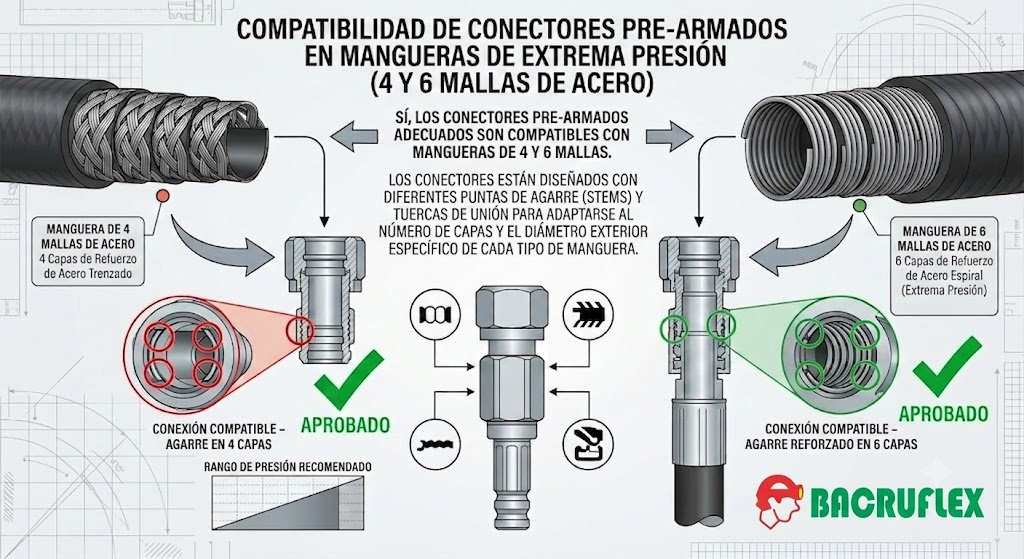

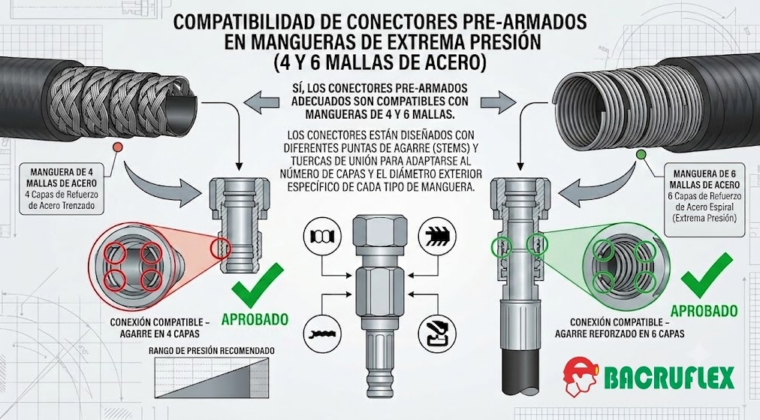

¿Los conectores pre armados para mangueras hidráulicas son compatibles con mangueras hidráulicas de 4 y 6 mallas de acero de extrema presión?
La respuesta corta es no por defecto, y se debe tener muchísimo cuidado. La compatibilidad no depende solo del diámetro de la manguera, sino de la estructura, el espesor de la pared y los requerimientos de presión de los sistemas de 4 y 6 mallas (espirales) de acero.
Aquí te detallo técnicamente por qué no se pueden usar conectores prearmados estándar (habitualmente diseñados para 1 o 2 mallas trenzadas) y qué se necesita para mangueras de extrema presión:
1. La diferencia estructural (Mallas vs. Espirales)
- Mangueras de 1 y 2 mallas: Son trenzadas (braided). Sus paredes son más delgadas y los conectores prearmados estándar (o conexiones de dos piezas estándar) muerden el caucho y la trenza con una fuerza moderada.
- Mangueras de 4 y 6 mallas: Son mangueras de espirales de acero (spiral hose, como las normas EN 856 4SH, 4SP o R13/R15). Están diseñadas para soportar picos de presión extremos y fatiga severa. Sus paredes son mucho más gruesas, rígidas y pesadas.

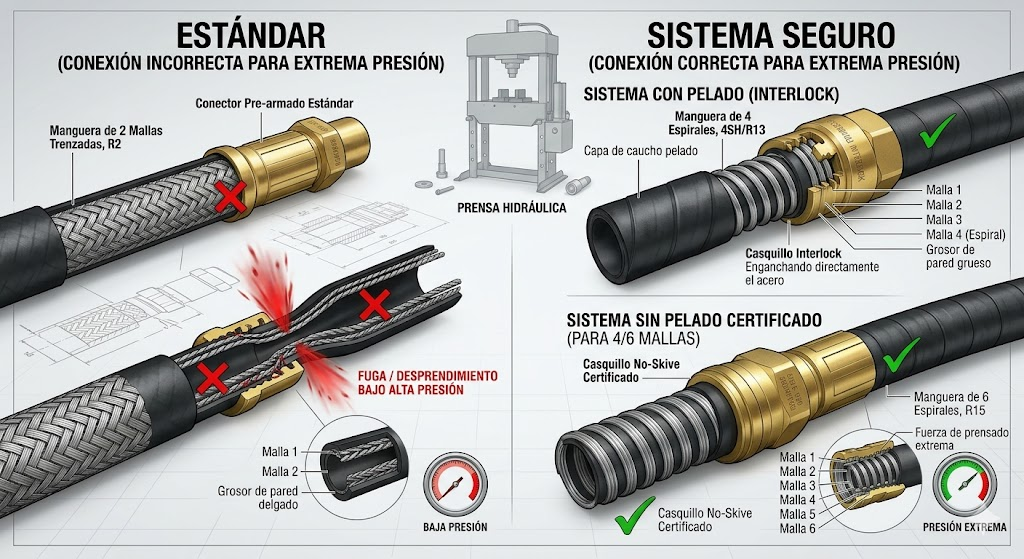

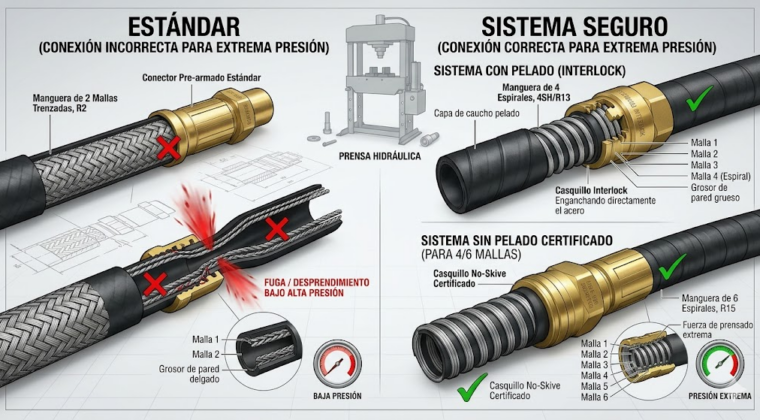

2. El riesgo de desprendimiento (Blow-out)
Si intentas usar un conector prearmado común en una manguera de 4 o 6 mallas:
- Falta de retención: La férula (el casquillo) del conector estándar no tendrá la capacidad de deformarse ni de morder con la fuerza suficiente las capas de acero espiralado.
- Geometría interna: El vástago (la espiga) del conector podría colapsar o no sellar adecuadamente debido al grosor interno de la manguera.
- Consecuencia: Bajo condiciones de extrema presión, el conector saldrá disparado (blow-out), lo que puede causar fallas catastróficas en la maquinaria, pérdida de fluido y accidentes graves.
3. ¿Qué tipo de conectores se deben usar?
Para mangueras de 4 y 6 mallas de acero (extrema presión), se requieren sistemas de conexiones específicos:
- Conectores Interlocking (Enclavamiento): Son los más seguros para 4 y 6 mallas. Requieren pelado interno y/o externo (skiving) de la manguera. La férula tiene dientes mecanizados que se «enclavan» directamente en el acero expuesto de la manguera, garantizando que no se safe jamás.
- Conectores No-Skip (Sin pelado) específicos para alta presión: Algunas marcas cuentan con conectores prearmados o específicos que permiten el prensado sin pelar la manguera, pero deben estar explícitamente certificados por el fabricante para mangueras de tipo 4SH, R13 o R15. El diseño de la férula es mucho más robusto y requiere una prensa hidráulica con dados específicos y tablas de prensado exactas.
Recomendación de seguridad: Nunca adivines con la extrema presión. Verifica siempre la tabla de compatibilidad del fabricante de las conexiones (por ejemplo, Gates, Parker, Eaton/Weatherhead, Alfagomma) para asegurarte de que el código del conector esté homologado para el modelo exacto de manguera de 4 o 6 mallas que estás utilizando.
