¿Qué tipo de sellado (asiento cónico a 37° o sellado por junta tórica O-Ring) es el más seguro en los conectores pre armados para mangueras hidráulicas?

¿Qué tipo de sellado (asiento cónico a 37° o sellado por junta tórica O-Ring) es el más seguro en los conectores pre armados para mangueras hidráulicas?

En el mundo de la oleohidráulica, la respuesta corta es que el sellado por junta tórica (O-Ring), específicamente bajo el estándar ORFS (O-Ring Face Seal) o mediante conectores SAE Brida, es considerado el más seguro y eficiente contra fugas.

Sin embargo, el conector de asiento cónico a 37° (comúnmente conocido como JIC) sigue siendo un estándar de la industria muy confiable. La elección del «más seguro» depende directamente de las condiciones de operación de tu sistema.

Aquí te desgloso el porqué de cada uno para que elijas la mejor opción según tu aplicación:

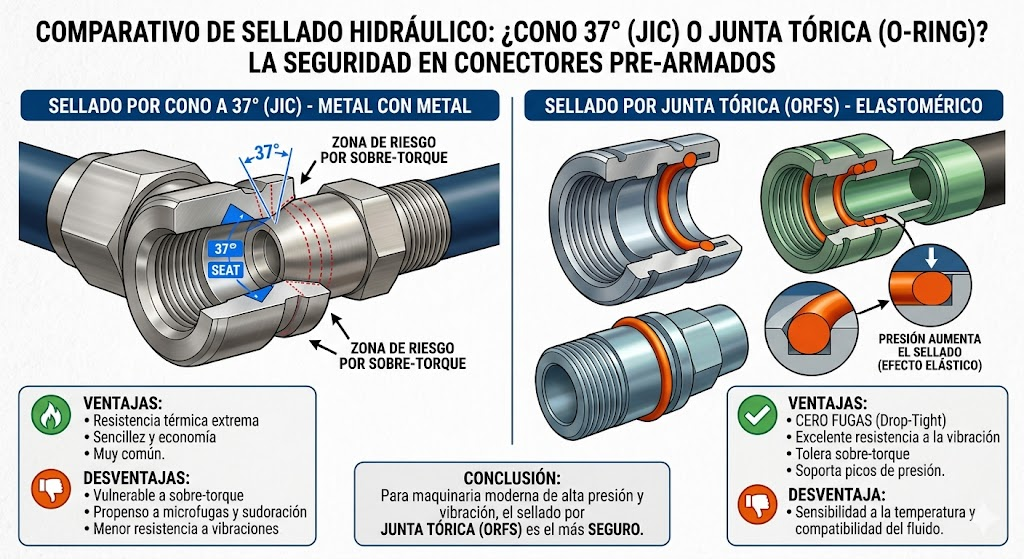

1. Sellado por Junta Tórica (O-Ring / ORFS)

Este sistema realiza el sellado mediante la compresión de un anillo elastomérico (O-ring) en una ranura mecanizada de la cara del conector.

• ¿Por qué es el más seguro? El O-ring actúa como un sello elástico constante. Si la presión del sistema aumenta, la presión empuja el O-ring contra las paredes de la ranura, aumentando la efectividad del sellado.
• Ventajas principales:
  • Cero fugas (Drop-Tight): Es el diseño más eficaz para eliminar la sudoración de aceite y fugas capilares.
  • Resistencia a la vibración: El elastómero absorbe los impulsos de presión y las vibraciones mecánicas extremas (comunes en maquinaria de minería y construcción).
  • Soporta sobre-torque: Si un técnico se excede al apretarlo, no destruye el conector (a diferencia del metal-metal).
• Desventaja: Depende de la temperatura y compatibilidad química del fluido con el elastómero (Nitrilo, Vitón, etc.). Si el O-ring se tuesta o se corta durante el ensamblaje, fallará.

2. Asiento Cónico a 37° (JIC)

Este es un sellado mecánico de metal contra metal. El conector macho tiene un cono a 37° y la manguera pre-armada tiene una hembra giratoria con el cono invertido que se acoplan por torque.

• ¿Cuándo es seguro? Es altamente confiable en aplicaciones de presiones medias a altas donde las vibraciones no son extremas y las temperaturas son muy elevadas (donde un O-ring de caucho se derretiría).
• Ventajas principales:
  • Sencillez y economía: No dependes de que un anillo de caucho se rompa o se reseque.
  • Resistencia térmica: Soporta temperaturas extremas ya que todo el conjunto es metálico.
  • Gran disponibilidad: Es el estándar más fácil de conseguir en cualquier mercado local.
• El gran peligro (Su talón de Aquiles): Es muy vulnerable al sobre-torque. Si el operador lo aprieta de más «para asegurar», el cono metálico se deforma o se fisura, causando fugas crónicas que ya no se pueden reparar a menos que cortes y cambies el terminal.

Tabla Comparativa: ¿Cuál elegir?

Conclusión y Recomendación

Si estás armando mangueras para maquinaria pesada moderna, sistemas críticos de alta presión (hasta 6000 PSI) o equipos sometidos a vibración severa, el conector con sellado por O-Ring (ORFS) es definitivamente el más seguro. Te evitará paradas de planta por mangueras que «lloran» aceite.

Deja el asiento cónico a 37° (JIC) para líneas auxiliares, presiones estándar o entornos donde las temperaturas del fluido superen las capacidades de los elastómeros comunes.
