¿Por qué las boquillas de engrase manual de cuatro mordazas se acoplan mejor a las graseras hidráulicas de cabeza redonda?
Las boquillas de engrase manual de cuatro mordazas (o cuatro garras) se acoplan de manera tan eficiente a las graseras hidráulicas de cabeza redonda (también conocidas como acoples tipo Alemite o grease zerks) debido a un principio de alineación mecánica y distribución de presión asistida por el propio flujo de grasa.
Aquí te explico detalladamente la física y el diseño detrás de este acople perfecto:

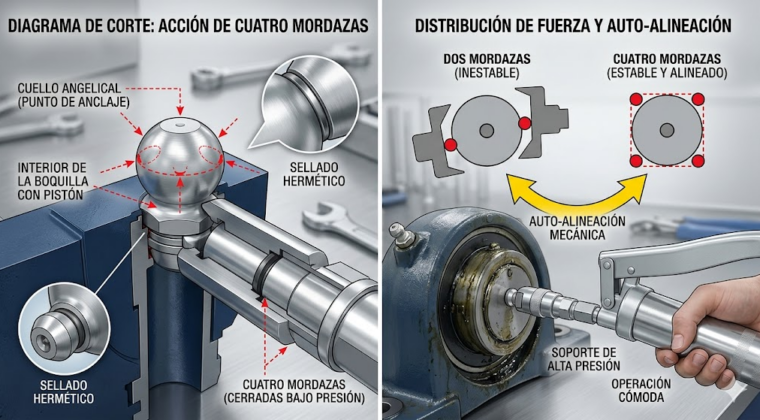

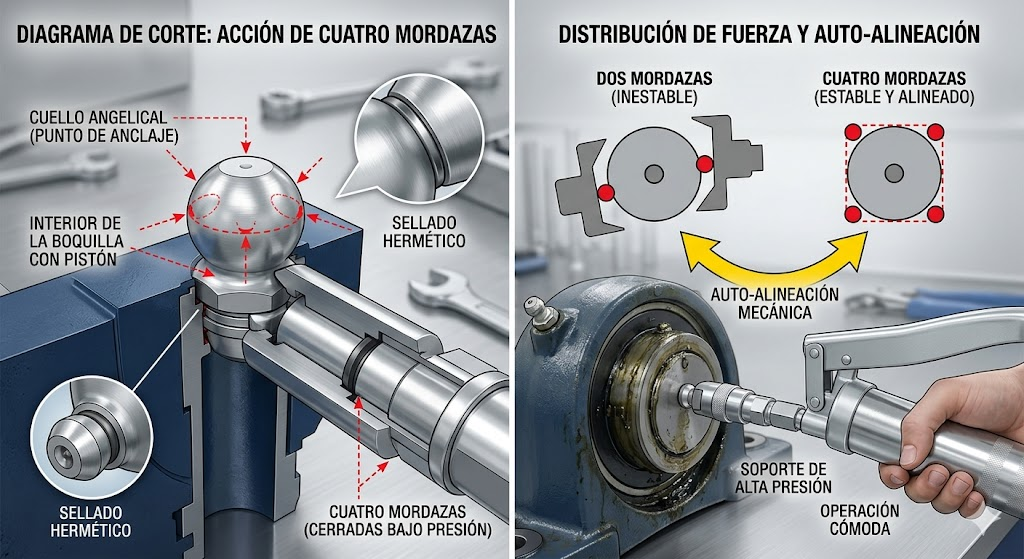

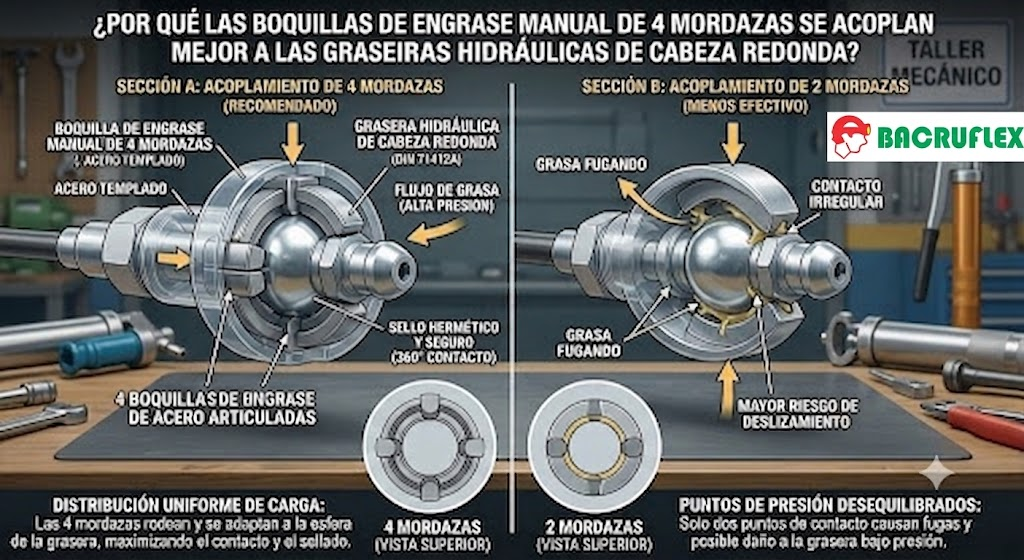

1. Geometría esférica y distribución de carga
La cabeza de la grasera es redonda (esférica) con un cuello angosto justo debajo. Al utilizar cuatro mordazas en lugar de dos o tres, los puntos de contacto se distribuyen simétricamente cada 90 grados alrededor de la esfera.
- Mayor superficie de contacto: Las cuatro garras envuelven de forma casi total la circunferencia de la cabeza redonda.
- Alineación automática: Al presionar la boquilla contra la grasera, las mordazas se expanden y se asientan firmemente debajo del «hombro» de la cabeza redonda, autocorrigiendo cualquier pequeña desviación o inclinación en el ángulo de aplicación.
2. El efecto «mordaza» bajo presión (Auto-cierre)
Este es el secreto de su éxito. Dentro de la boquilla hay un resorte interno y un pistón flotante.
- Al conectar: Empujas la boquilla; las cuatro mordazas se abren sobre la cabeza redonda y luego se cierran bajo el cuello de la grasera gracias a la fuerza del resorte.
- Al bombear grasa: Cuando la grasa entra a alta presión desde la bomba manual, empuja el sello interno de la boquilla contra la punta de la grasera.
- El bloqueo: Esa misma presión empuja el cuerpo exterior de la boquilla hacia atrás, lo que obliga a las cuatro garras a apretar con más fuerza el cuello de la grasera. A mayor presión de grasa, más fuerte se sujetan las mordazas.
3. Sellado hermético metal-metal
Las graseras hidráulicas tienen una pequeña bola de acero retenida por un resorte en el centro de su cabeza redonda. La boquilla de cuatro mordazas centra perfectamente el pin o cara de sellado interna de la boquilla contra esta bola. Al mantener una presión uniforme en los cuatro costados, se evita que la grasa se escape por los lados (un problema común si el acople estuviera ligeramente de lado), asegurando que el lubricante venza la resistencia del resorte de la grasera e ingrese al componente.
Resumen de ventajas en el trabajo diario:
- Manos libres (relativo): Una vez acoplada y bajo presión, la boquilla de cuatro garras se sostiene sola con firmeza, permitiendo operar la bomba manual con comodidad.
- Soporta altas presiones: Puede resistir las presiones típicas de las bombas manuales (que pueden alcanzar entre 3,000 y 6,000 PSI o más) sin salir disparada.
- Fácil desconexión: Para retirarla, basta con inclinar ligeramente la boquilla hacia un lado para romper el vacío de presión y liberar las garras del cuello de la grasera.
