¿Cómo se identifica visualmente si las graseras instaladas corresponden a hilos de rosca cónicos o roscas cilíndricas directas?
Identificar visualmente el tipo de rosca en una grasera (alemite o niples de engrase) es fundamental para evitar daños en los hilos de los componentes mecánicos.
Aquí te detallo las claves visuales y geométricas para diferenciar una rosca cónica de una rosca cilíndrica directa:

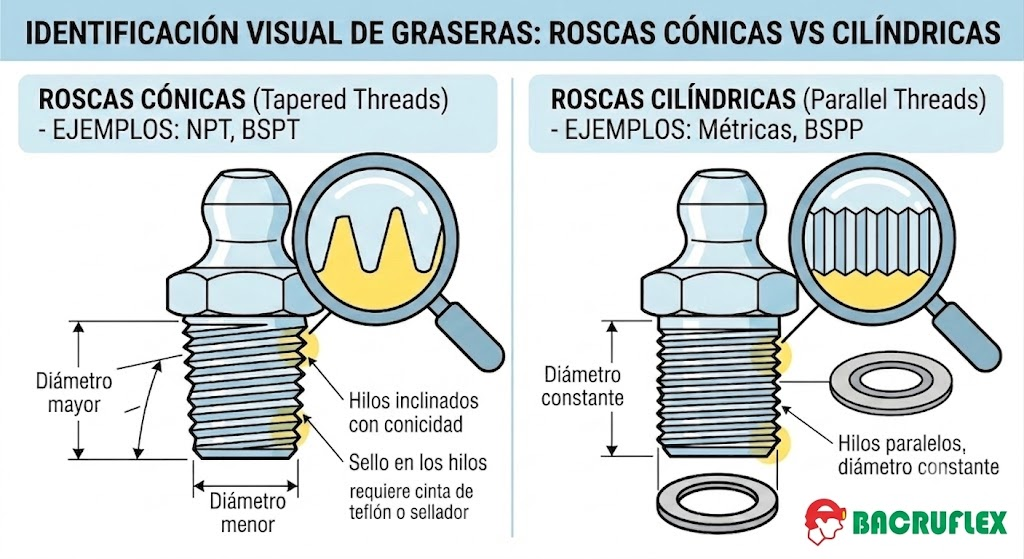

1. La forma del cuerpo roscado (Cónica vs. Cilíndrica)
- Rosca Cónica (NPT, BSPT, Métricas Cónicas):
- Inspección visual: El diámetro de la rosca se va reduciendo notablemente a medida que te acercas a la punta (el extremo que entra en el equipo). Tiene forma de cono truncado.
- Comportamiento: No entra por completo en el orificio; se aprieta y sella por la interferencia de los hilos a medida que se enrosca.
- Rosca Cilíndrica Directa (UNF, BSPP, Métricas Paralelas):
- Inspección visual: El diámetro es completamente uniforme desde el inicio hasta el final del cuerpo roscado. Los crestas de los hilos forman un cilindro perfecto.
- Comportamiento: Entra suavemente en toda su longitud hasta que el tope o asiento hace contacto.
2. Elementos de sellado (La pista definitiva)
Las roscas cilíndricas directas no sellan por sí mismas, por lo que siempre requieren un elemento de apoyo mecánico para evitar fugas de grasa, mientras que las cónicas confían en el ajuste del hilo.
- Si es cilíndrica directa: Verás un pequeño rebaje, arandela de cobre/aluminio, o una junta tórica (O-ring) justo en la base donde termina la rosca y empieza el cuerpo hexagonal de la grasera. También es común ver un pequeño «cuello» sin roscar antes del hexágono.
- Si es cónica: La rosca llega prácticamente de forma directa al cuerpo hexagonal, sin arandelas ni asientos especiales, ya que el sellado ocurre en los mismos hilos de rosca.

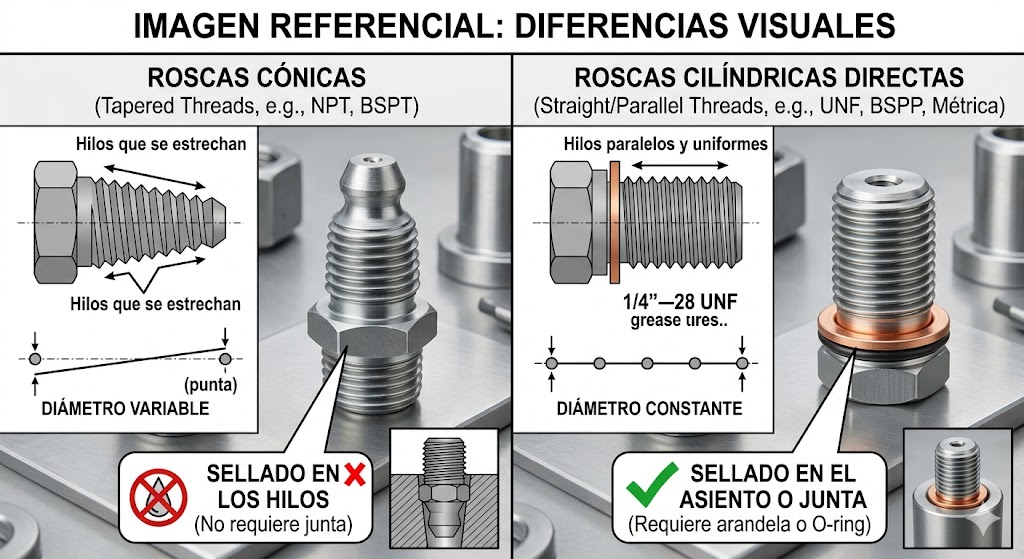

3. Comparativa Visual Rápida
| Característica | Rosca Cónica | Rosca Cilíndrica Directa |
| Perfil del hilo | Inclinado (se estrecha hacia la punta) | Recto y paralelo |
| Asiento en la base | No tiene (conecta directo al hexágono) | Tiene un tope recto, junta o rebaje |
| Instalación | Quedan hilos visibles fuera del orificio | Entra por completo hasta el tope |
| Tipos comunes | NPT, BSPT, M8x1 cónica | UNF, BSPP (G), Métricas estándar |
Tips de taller para confirmación rápida
El truco del calibrador (Pie de rey): Si tienes dudas visuales, mide el diámetro en los hilos de la punta y luego en los hilos más cercanos al hexágono. Si hay una diferencia medible (por ejemplo, en una rosca NPT de 1/8″), es cónica. Si la medida es idéntica en ambos extremos, es cilíndrica.
La prueba del acople: Una grasera cilíndrica debería entrar con la mano casi hasta el fondo del orificio roscado (si corresponde al mismo pase). Una cónica empezará a ponerse dura apenas a las 2 o 3 vueltas.
