Cómo influye el tamaño de flujo o galonaje por minuto (GPM) en la selección del cuerpo físico de las válvulas hidráulicas?
El tamaño de flujo o galonaje por minuto (GPM) es uno de los factores más críticos al seleccionar el cuerpo físico de una válvula hidráulica. No se trata solo de que «quepa» en la tubería; influye directamente en la eficiencia, la generación de calor y la vida útil de todo el sistema.

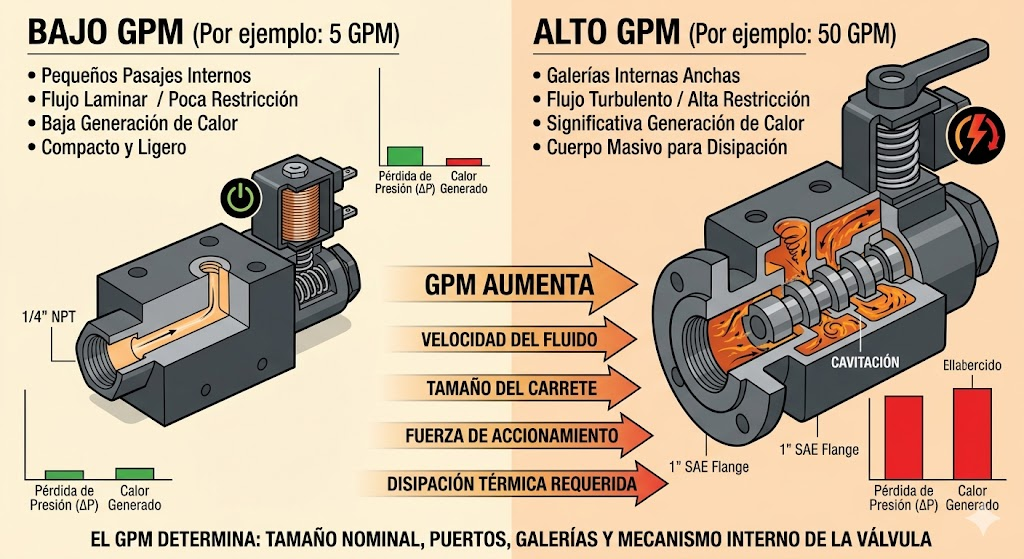

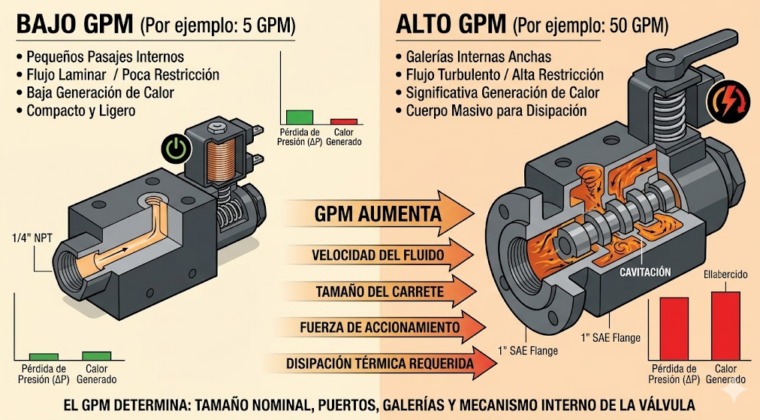

Aquí te detallo cómo impacta el GPM en el diseño y dimensiones del cuerpo de la válvula:
1. Dimensionamiento de los Pasajes Internos (Galerías)
El cuerpo de una válvula no es un bloque sólido; tiene canales internos (galerías) por donde viaja el aceite.
- A mayor GPM, mayor debe ser el área transversal de estos pasajes. * Si el cuerpo de la válvula es muy pequeño para el caudal, el fluido se ve obligado a pasar a una velocidad excesiva. Esto provoca restricción del flujo, lo que se traduce en una enorme pérdida de energía y una caída de presión ($\Delta P$) severa antes de que el aceite llegue al actuador.
2. Control de la Velocidad del Fluido y Turbulencia
En sistemas hidráulicos, existen velocidades recomendadas para el fluido (generalmente entre 4.5 a 6 m/s en líneas de presión).
- Si seleccionas un cuerpo de válvula con puertos y pasajes internos pequeños para un GPM elevado, el flujo pasa de ser laminar (fluido y ordenado) a turbulento.
- La turbulencia extrema causa cavitación dentro del cuerpo de la válvula, lo que erosiona el metal texturizado de los pasajes internos y destruye los sellos (O-rings) de los bloques de conexión.
3. Generación de Calor y Disipación Térmica
Toda restricción de flujo actúa como una «restricción de presión», y en hidráulica, la presión perdida se convierte directamente en calor.
- Un cuerpo de válvula subdimensionado para el GPM del sistema funcionará como un calentador de aceite involuntario.
- Las válvulas diseñadas para altos GPM tienen cuerpos físicamente más grandes (mayor masa de hierro fundido o aluminio) no solo para albergar pasajes amplios, sino para actuar como un disipador térmico que ayude a radiar el calor hacia el exterior.
4. Tamaño de los Puertos de Conexión (Rosca/Bridas)
El galonaje determina el tamaño nominal de la válvula y sus puertos de entrada y salida ($ P $, $ T $, $ A $, $B$).
- Un flujo de 5 GPM puede operar perfectamente con un cuerpo compacto con puertos de 1/4″ o 3/8″.
- Si subes a 30 o 50 GPM, el cuerpo físico de la válvula debe crecer para alojar conexiones de 3/4″, 1″ o incluso bridas SAE de mayor tamaño, ya que las mangueras hidráulicas de alimentación también serán más robustas para soportar ese caudal sin reventar.
5. El Tamaño del Carrete (Spool) y la Fuerza de Accionamiento
El flujo que pasa a través de la válvula genera fuerzas dinámicas (fuerzas de flujo) que intentan mover o bloquear el carrete interno.
- Para caudales altos (altos GPM), los carretes deben ser más grandes para permitir el paso del aceite sin obstrucción.
- Un carrete más grande requiere un cuerpo más largo y robusto. Además, al haber más área expuesta al flujo, las fuerzas hidráulicas internas son mayores, lo que exige que el cuerpo de la válvula albergue solenoides más potentes, palancas más largas o sistemas de pilotaje hidráulico (válvulas electrohidráulicas) para poder vencer esa resistencia.
Regla de oro en diseño hidráulico: > Seleccionar el cuerpo de la válvula basándose únicamente en el tamaño de la rosca actual de la manguera es un error común. La selección correcta siempre debe empezar por el GPM máximo del sistema (monitoreando las curvas de caída de presión del fabricante), lo que determinará el tamaño nominal del cuerpo de la válvula, y finalmente se eligen los adaptadores o puertos adecuados.
