¿Por qué se debe instalar una válvula check piloto acoplada a las válvulas hidráulicas principales para bloquear cargas suspendidas?
Instalar una válvula check pilotada (o de retención pilotada) acoplada directamente a las válvulas principales para bloquear cargas suspendidas no es solo una buena práctica de diseño, sino una medida crítica de seguridad y eficiencia operativa.
Aquí te detallo las razones técnicas de peso por las cuales este componente es indispensable en aplicaciones de izaje o sostenimiento de carga:

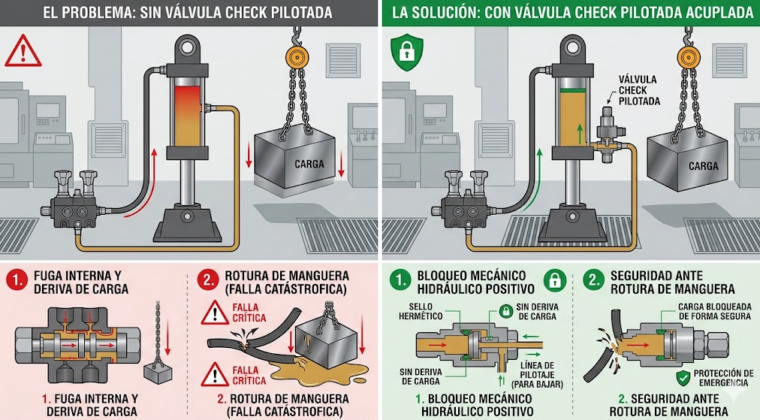

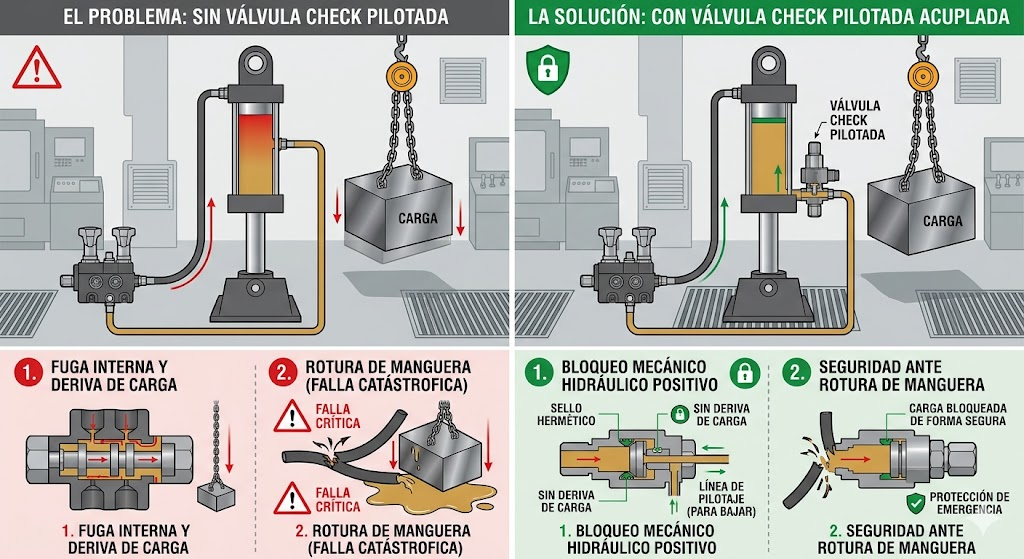

1. Eliminación del «Fuga Interna» (Internal Leakage)
Las válvulas direccionales principales (como las de corredera o spool) tienen tolerancias de fabricación diminutas, pero no son 100% herméticas. Siempre existe un goteo o fuga interna de aceite entre la corredera y el cuerpo de la válvula.
- Sin válvula check: Esa pequeña fuga hace que la presión en el cilindro disminuya gradualmente, provocando el descenso no deseado o «deriva» (drift) de la carga suspendida a lo largo del tiempo.
- Con válvula check pilotada: Al ser una válvula de asiento (metal contra metal), ofrece un sellado hermético. El fluido queda atrapado en el cilindro y la carga se mantiene exactamente en su posición de forma indefinida.
2. Seguridad ante la Rotura de Mangueras
Si una manguera o tubería hidráulica se revienta entre la válvula direccional principal y el actuador, la carga suspendida caería de forma libre y catastrófica.
- Al acoplar la válvula check pilotada directamente en el puerto del cilindro (o lo más cerca posible mediante tubería rígida), se garantiza que, si una manguera colapsa aguas arriba, la check se cierre instantáneamente, manteniendo la presión dentro del cilindro y evitando la caída de la carga.
3. Bloqueo Mecánico Hidráulico Positivo
La válvula check pilotada funciona como un candado. Permite el flujo libre en una dirección (para levantar la carga), pero bloquea el flujo en sentido contrario hasta que se aplique una presión de pilotaje externa (proveniente de la línea opuesta al accionar la válvula principal para bajar). Esto asegura que la carga solo se moverá cuando el operador y el sistema lo decidan activamente.
4. Reducción del Estrés en la Válvula Principal
Al delegar la función de retención de carga a la válvula check, la válvula direccional principal queda liberada de soportar la alta presión estática generada por el peso suspendido cuando el sistema está en reposo. Esto prolonga la vida útil de los componentes de la línea principal y reduce los puntos críticos de falla en el bloque de válvulas.
Un punto clave a tener en cuenta:
¡Cuidado con el rebote (chatter)! > Si la carga suspendida es altamente dinámica o tiende a «correrse» por gravedad (carga desbocada), una válvula check pilotada simple puede abrir y cerrarse rápidamente, causando vibraciones extremas y golpes de ariete. En esos casos específicos (como en grúas o winches), se suele preferir una válvula de contrabalance (overcenter valve), que regula el descenso de forma controlada y proporcional. Para cargas estáticas puras, la check pilotada es la reina indiscutible.
