¿Cómo evita la baja expansión volumétrica de la manguera de testeo que se alteren los datos en mediciones de alta precisión?
En las mediciones de alta precisión (como el testeo de sistemas hidráulicos o calibración de instrumentos), la baja expansión volumétrica de la manguera es el factor crítico que garantiza que los datos reflejen la realidad del sistema y no la deformación del propio equipo de prueba.

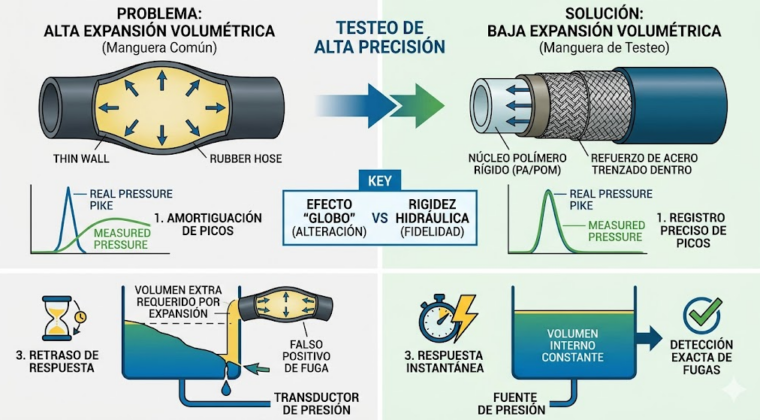

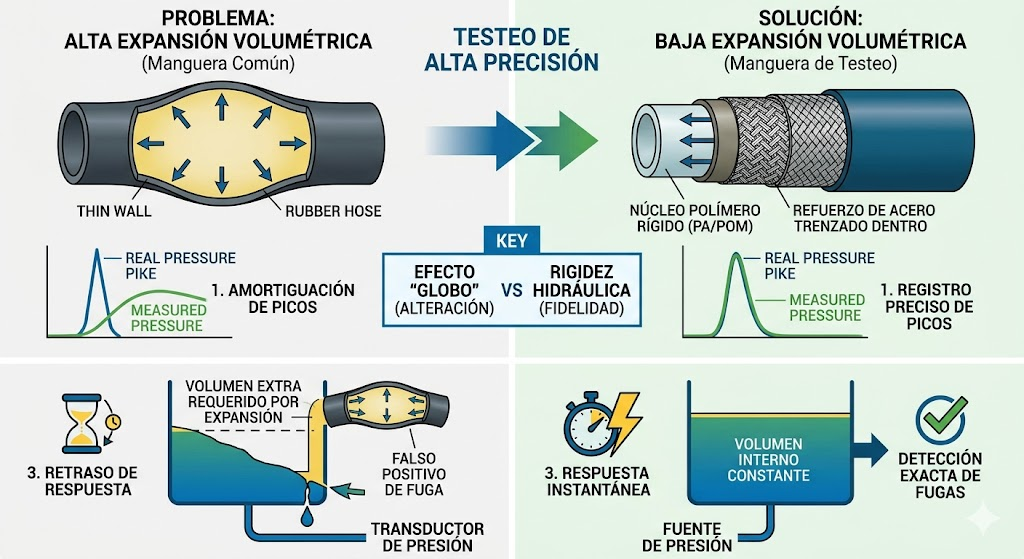

Para entender cómo lo logra, imagina que la manguera es un «acumulador» no deseado. Si la manguera se expandiera significativamente bajo presión, alteraría las lecturas de tres formas principales:
1. Evita la «Amortiguación» de Picos de Presión
Cuando se realiza un testeo hidrostático o se mide el comportamiento de una válvula, se buscan picos de presión exactos (transitorios).
- Con alta expansión: Si la manguera se infla (como un globo alargado), absorbe parte de la energía del fluido. La manguera actúa como un amortiguador, haciendo que el sensor registre un pico de presión más bajo y «suave» del que realmente ocurrió en el componente testeado.
- Con baja expansión: Al mantener su estructura rígida, la manguera transmite la onda de choque hidrostático de forma directa e instantánea al transductor o manómetro, capturando el valor real del impacto.
2. Elimina el Error por «Volumen de Desplazamiento»
En pruebas de fuga o mediciones de volumen microscópicas, se introduce un volumen exacto de fluido a una presión determinada y se observa si disminuye con el tiempo.
- Si la manguera se expande, requiere más volumen de fluido para alcanzar la misma presión de consigna.
- Este cambio en el volumen interno de la manguera ($V_{interno}$) rompe la precisión del cálculo, ya que el sistema asume que el volumen del circuito es constante. Una manguera que se deforma simula una pérdida de presión que podría confundirse falsamente con una fuga en el componente.
3. Reduce el Tiempo de Respuesta (Lag Dinámico)
En sistemas de control y testeo automatizado, la velocidad a la que el sensor detecta el cambio de presión es vital.
- Una manguera con alta expansión genera un retraso temporal (lag): el fluido primero debe expandir las paredes de la manguera antes de que la presión se estabilice y llegue al sensor.
- Las mangueras de testeo de alta precisión (generalmente reforzadas con trenzas de aramida o acero de alta resistencia) minimizan este retardo, logrando lecturas en tiempo real.
En resumen: El «Efecto Globo» frente a la Rigidez Hidráulica
| Comportamiento con Manguera Común | Comportamiento con Manguera de Testeo (Baja Expansión) | Impacto en los Datos |
| El diámetro interno aumenta con la presión. | El diámetro interno permanece prácticamente inalterado. | Precisión: Elimina variables de deformación estructural en el cálculo. |
| Absorbe energía térmica y mecánica del fluido. | Transmite la energía del fluido de forma directa. | Fidelidad: Registra picos y caídas reales sin filtros físicos. |
| Retrasa la estabilización de la presión. | Estabilización casi instantánea. | Velocidad: Mediciones dinámicas exactas y repetibles. |
Nota técnica: Por esta razón, las mangueras de micro-testeo (como las series de diámetro interno pequeño de 2mm o 4mm) utilizan capas de polímeros de ingeniería muy rígidos (como el poliamida o polioximetileno) protegidos por mallas metálicas densas. Al reducir el área transversal expuesta al fluido y maximizar la resistencia de la pared, la expansión volumétrica se reduce casi a cero.
