¿Cómo se debe enrollar y guardar una manguera de testeo para evitar estrangularla o superar su radio mínimo de curvatura?
Las mangueras de testeo microbomba o de diagnóstico hidráulico (habitualmente de diámetros muy pequeños como el DN2 o DN4) trabajan a presiones extremas que superan los 400 o 630 bar. Aunque parezcan cables delgados y flexibles, su estructura interna de malla de aramida o acero las hace vulnerables: un mal enrollado debilita las capas internas y provoca fallas catastróficas bajo presión.
Para protegerlas y asegurar que nunca superes su radio mínimo de curvatura (Bend Radius o B.R.), se debe seguir un método técnico estricto.

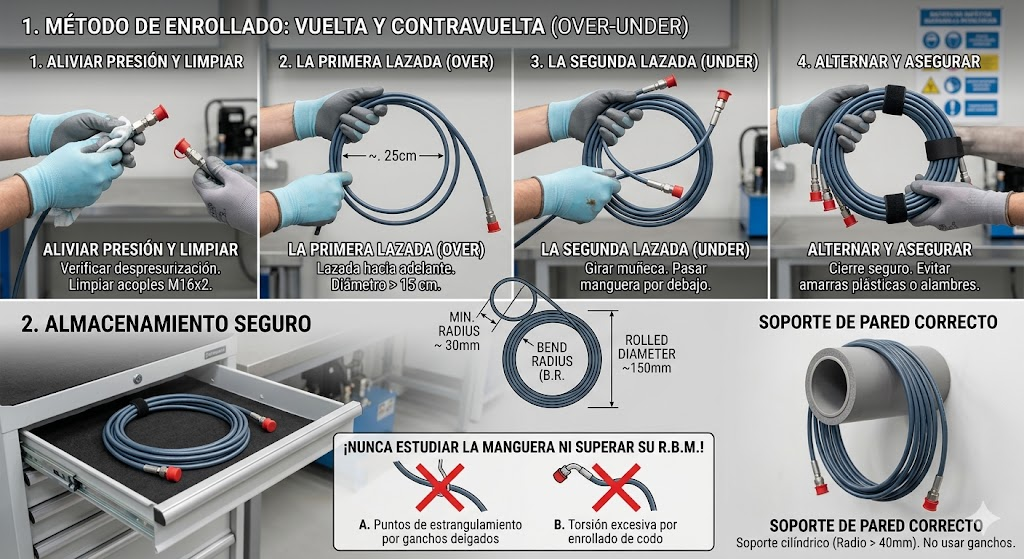

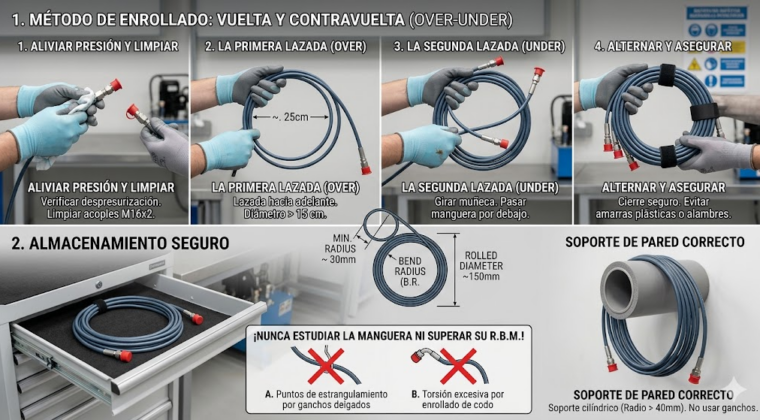

El Método de Enrollado: Vuelta y Contravuelta (Over-Under)
Nunca enrolles una manguera de testeo como si fuera una cuerda de saltar alrededor de tu codo. Eso introduce torsión mecánica (twisting), lo que reduce drásticamente el radio de curvatura real y estrangula el núcleo de la manguera.
1.Aliviar la presión y limpiar:Paso previo imprescindible.
Asegúrate de que la manguera esté completamente despresurizada. Limpia los acoples rápidos (normalmente roscas M16x2) para evitar que entre contaminación al guardarla.
2.La primera lazada (Over):Hacia adelante.
Sujeta un extremo con una mano. Con la otra, toma un tramo de manguera y forma un círculo natural hacia adelante. Deja que el diámetro del círculo sea amplio (como regla general, no menor a 20 o 30 cm para mangueras microbomba).
3.La segunda lazada (Under):Invertida.
Para el siguiente bucle, gira la muñeca hacia adentro para que la manguera pase por debajo de la línea principal antes de cerrar el círculo. Esto compensa la tensión de la primera vuelta, neutralizando la torsión natural del material.
4.Alternar y asegurar:Cierre seguro.
Repite el patrón (una vuelta normal, una invertida) hasta terminar. Asegura el rollo usando una cinta de velcro ancha o amarra de lona. Nunca uses alambres o precintos plásticos (zipties) apretados, ya que concentran tensión superficial en un solo punto de la cubierta de poliuretano o poliamida.
¿Cómo calcular el diámetro del rollo en taller?
El radio mínimo de curvatura (B.R.) es la distancia más corta en la que una manguera puede doblarse sin dañarse ni acortar su vida útil. En las fichas técnicas o tablas de especificaciones de los fabricantes de mangueras hidráulicas, este valor siempre viene indicado para cada diámetro nominal:
Para mangueras de testeo comunes (por ejemplo, una manguera estándar de diámetro interior de 2 mm o 1/8″):
- El B.R. suele rondar entre los 20 mm y 40 mm (dependiendo del fabricante).
- La regla de oro: El diámetro total del rollo terminado en tu taller debe ser, por seguridad operativa, al menos de 4 a 5 veces el radio mínimo de curvatura estático. Si tu manguera pide un B.R. de 30 mm, tu rollo no debería tener un diámetro inferior a los 150 mm (15 cm). Almacenarla más holgada prolonga su vida útil.
Directrices de Almacenamiento Seguro
El peor enemigo silencioso: Almacenar mangueras de testeo bajo luz solar directa o cerca de fuentes de calor degrada la cubierta exterior, resecándola y haciéndola propensa a micro fisuras estructurales.
- Colocación: Lo ideal es guardarlas de forma horizontal (tendidas planos) en cajones acolchados o estantes limpios, evitando colocar herramientas pesadas encima que puedan aplastarlas.
- Si las cuelgas: Si usas soportes de pared, asegúrate de que el soporte sea curvado y cilíndrico (con un radio mayor al B.R. de la manguera). Nunca las cuelgues de un clavo, ángulo ranurado o gancho delgado, ya que el peso propio de la manguera creará un punto de estrangulamiento agudo en la zona de contacto.
- Protección de terminales: Mantén siempre colocados sus tapones de plástico o metal originales en las roscas de testeo para evitar el ingreso de polvo, humedad o partículas metálicas del taller.
