¿Cómo se calibra el micrómetro digital o vernier en las máquinas de prensado de mangueras para evitar un sobreprensado del conector?
Para evitar el sobreprensado de un conector hidráulico (que puede cortar la manguera internamente o deformar la espiga), la calibración del nonio, vernier o micrómetro digital de la prensadora es el paso más crítico.
En estas máquinas, el «micrómetro» no mide la manguera directamente, sino que actúa como un limitador de carrera: le dice al pistón hidráulico exactamente dónde detenerse.
Aquí tienes el método paso a paso para calibrarlo correctamente y asegurar que el diámetro de prensado final ($Ø$) sea el exacto.
El Método de Calibración
Antes de empezar, necesitas tener a la mano la tabla de prensado del fabricante de la manguera y del conector (las especificaciones varían según la marca).
1.Determinar el diámetro objetivo:Paso teórico.
Busca en la tabla el diámetro de prensado final recomendado para el tipo de manguera y conector que estás usando. Por ejemplo, supongamos que el objetivo es 23.0 mm.
2.Seleccionar y colocar las matrices (dados):Preparación.
Elige el juego de dados adecuado. Siempre debes usar el juego cuyo diámetro nominal sea inmediatamente menor al diámetro objetivo.
Ejemplo: Si tu objetivo es 23.0 mm, utiliza los dados de 20 mm (las matrices de 20 mm suelen cubrir un rango de 20 a 22.9 mm o similar, dependiendo de la máquina).

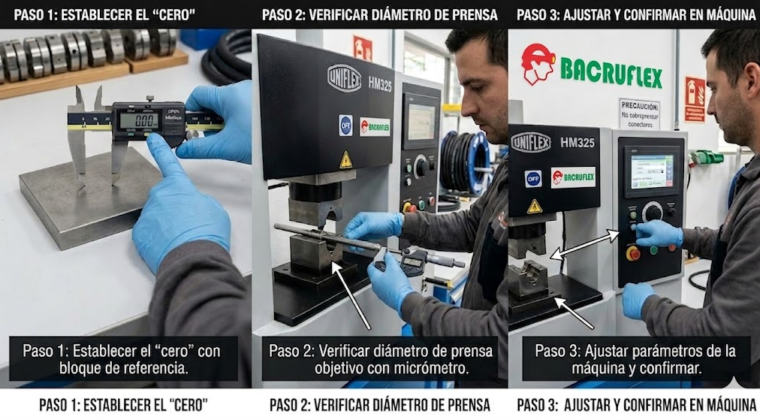

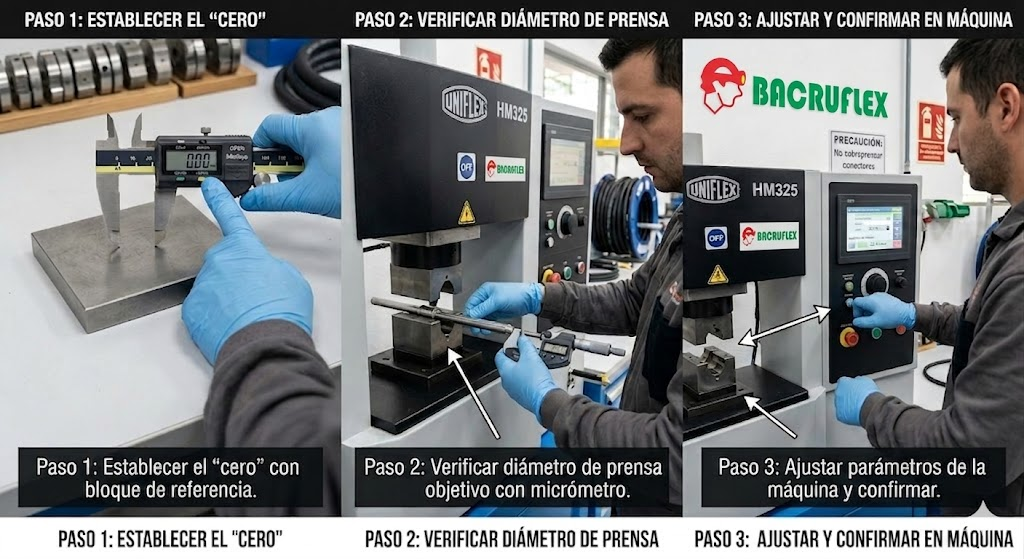

3.Ajustar el valor inicial en el micrómetro:Configuración.
El micrómetro mide el espesor o la distancia adicional que los dados deben cerrar más allá de su tamaño base.
- La fórmula básica es: $\text{Ajuste del Micrómetro} = \text{Diámetro Objetivo} – \text{Diámetro Base del Dado}$
- Siguiendo el ejemplo: $23.0\text{ mm} – 20\text{ mm} = 3.0\text{ mm}$. Ajusta el dial digital o manual en 3.0.
4.Realizar un prensado de prueba:Ejecución.
Coloca el conector en la manguera, posiciónalo en el centro de los dados y activa la máquina hasta que complete el ciclo (la luz indicadora se encienda o el ciclo se detenga automáticamente).
5.Medir el resultado con un vernier externo:Control de calidad.
Usa un calibrador vernier o micrómetro de mano calibrado para medir el diámetro real en la mitad del casquillo (ferrule), justo entre las marcas que dejan los dados. Mide en dos puntos cruzados (en cruz) para promediar la lectura.
6.Ajustar la desviación (Compensación):Calibración final.
Si la medición real no coincide con el objetivo, hay que corregir el micrómetro de la máquina:
- Si midió más de 23.0 mm (sub-prensado): Reduce el número en el micrómetro para que cierre más.
- Si midió menos de 23.0 mm (sobre-prensado): Aumenta el número en el micrómetro para abrir la carrera.
- Nota: En muchas máquinas digitales, simplemente introduces la medida real obtenida y el software se auto-calibra.
3 Reglas de Oro para Evitar el Sobreprensado
- Inspecciona las rebabas y marcas: Si notas que el metal del casquillo se «desborda» de forma exagerada entre las uniones de los dados (efecto «orejas de gato»), la máquina está cerrando demasiado o estás usando un juego de dados muy pequeño.
- Verifica la elasticidad del metal (Springback): El acero tiene un ligero retorno elástico después de ser prensado. Por eso, la medición debe hacerse después de liberar la presión de la máquina, nunca mientras está sujeta.
- Prueba del calibre «No-Go» / Mandril: Para mangueras de alta presión críticas (como las de 4 o 6 mallas de acero), introduce un pin o mandril de verificación por el interior de la espiga después de prensar. Si el mandril no pasa, la espiga se colapsó internamente debido a un sobreprensado.
