¿Qué tipo de acoples rápidos (como acoples de alta presión o tipo Victaulic) se usan para conectar las mangueras de concreto?
Para conectar las mangueras de concreto (que manejan presiones altas y un flujo sumamente abrasivo), se utilizan acoples rápidos especialmente diseñados para servicio pesado. El estándar absoluto en la industria son los acoples de abrazadera tipo «Heavy Duty» (HD) y variantes específicas de alta presión.
Aquí te detallo los tipos principales que vas a encontrar en el bombeo de concreto:

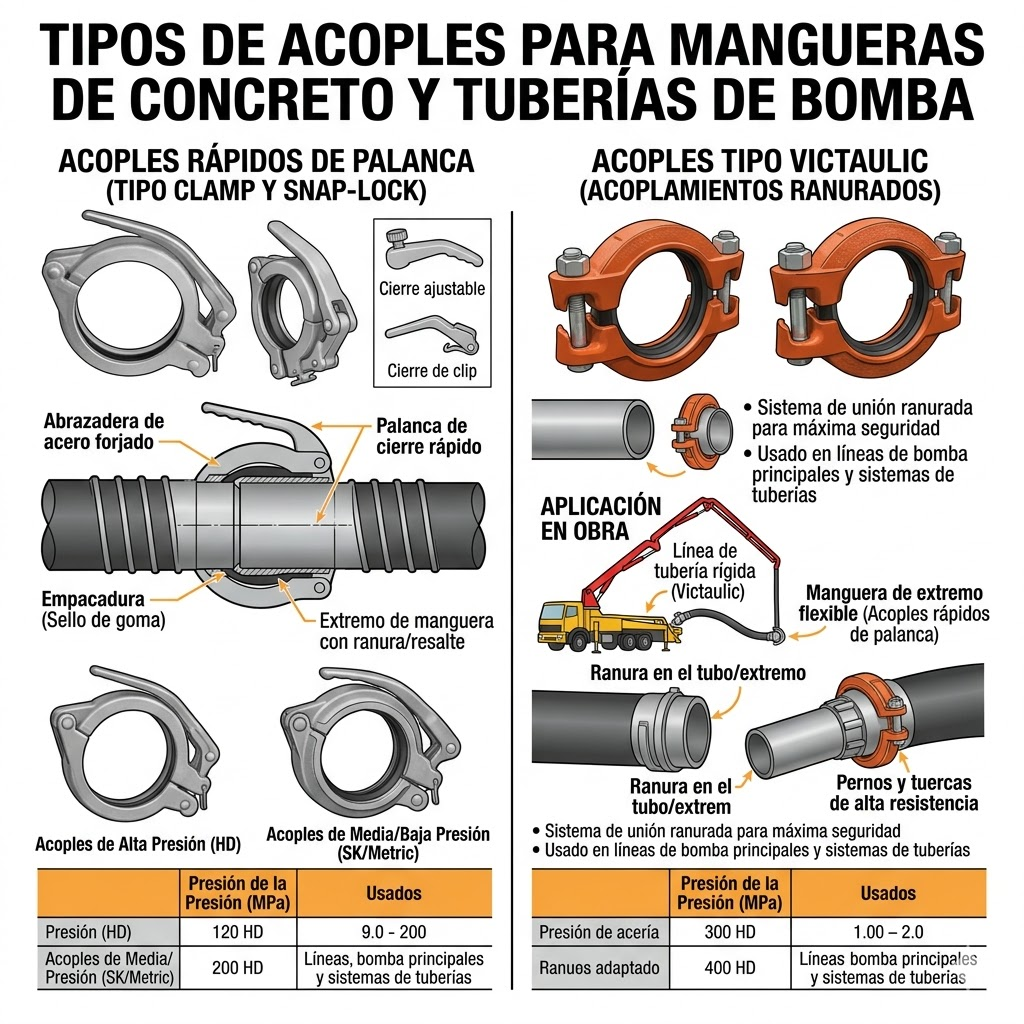

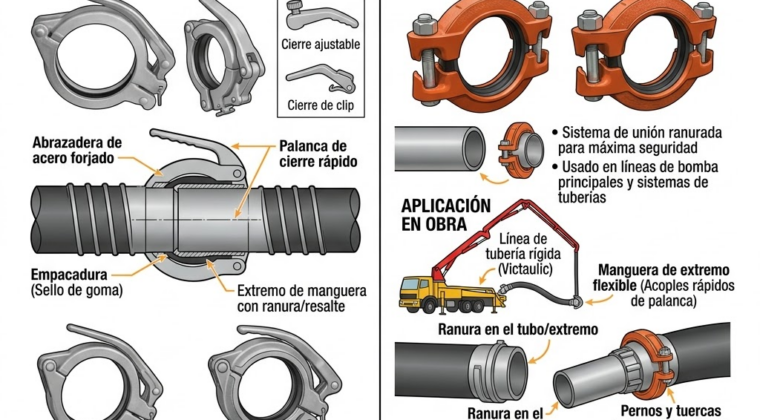

1. Acoples de Abrazadera Ajustable (Clamp Couplings) – El Estándar
Son los más comunes en las líneas de mangueras y tuberías de las bombas de concreto. No se enroscan; en su lugar, los extremos de las mangueras tienen una pestaña o «borde» pesado, y una abrazadera articulada une ambos extremos comprimiendo un empaque interno de caucho.
Se dividen principalmente en dos tipos de cierre:
- Abrazaderas de Palanca (Snap Clamps / Lever Clamps): Ideales para las conexiones que se arman y desarman constantemente a pie de obra. Se cierran con un golpe de mano o martillo y llevan un pasador de seguridad para evitar aperturas accidentales.
- Abrazaderas de Perno (Bolt Clamps): Se ajustan mediante uno o dos pernos con tuerca. Son más seguras para tramos fijos o zonas de altísima presión (como la salida directa de la bomba / «output»), ya que no hay riesgo de que se abran por un golpe operativo.
2. Extremos Tipo HD (Heavy Duty) vs. Tipo Metric
Para que la abrazadera muerda, la manguera debe tener un terminal metálico (cople) prensado. Los dos perfiles de pestaña más usados son:
- Perfil HD (Heavy Duty): Es el estándar americano. Tiene un hombro grueso y ligeramente inclinado. Es el más robusto para resistir los «latigazos» y la presión del bombeo.
- Perfil Métrico / Schwing: Muy común en equipos de origen europeo. El labio o pestaña es un poco más delgado y plano que el HD.
Nota de seguridad crítica: Las piezas HD y Métricas no son compatibles entre sí, aunque visualmente se parezcan. Usar una abrazadera HD en un terminal métrico (o viceversa) puede causar una falla catastrófica bajo presión.
3. ¿Se usan los acoples tipo Victaulic?
No para las mangueras de concreto finales ni para alta presión de bombeo. Los acoples Victaulic originales (ranurados) están diseñados para tuberías de agua, sistemas contra incendios o fluidos industriales menos densos. Si bien el principio de «abrazadera con empaque» es similar, un acople ranurado Victaulic estándar no resistiría la abrasión extrema ni los picos de presión (que pueden superar fácilmente los 50 a 85 bar / 700 a 1200 PSI) del bombeo de concreto, además de que la ranura interna crearía un cuello de botella donde el concreto se trabaría.
4. Acoples de Alta Presión Roscados (Para inyección de lechada/bombeo menor)
Para mangueras más delgadas (de 1″ a 1.5″) usadas en inyección de lechada de cemento (grouting) o concreto lanzado de bajo volumen (shotcrete), a veces se utilizan uniones de golpe (Hammer Unions) o acoples rápidos roscados de paso total, pero nunca acoples rápidos de esferas hidráulicos convencionales, ya que el cemento los obstruiría al instante.
Resumen de componentes para el armado:
Para armar una línea segura de manguera de concreto necesitas tres elementos idénticos en medida (usualmente 2″, 2.5″, 3″, 4″ o 5″):
- Terminales HD prensados en los extremos de la manguera.
- Empaque de caucho (Gasket) resistente a la abrasión.
- Abrazadera (Clamp) Heavy Duty de palanca o perno.
