¿Qué normas internacionales (como ASME o EN) regulan los criterios de diseño y seguridad de los manómetros?
El diseño, la fabricación y la seguridad de los manómetros mecánicos (de presión relativa, absoluta y diferencial) están estrictamente regulados por normativas internacionales y regionales. Estas normas aseguran que los instrumentos sean precisos, confiables y, sobre todo, seguros bajo condiciones de alta presión o entornos peligrosos.

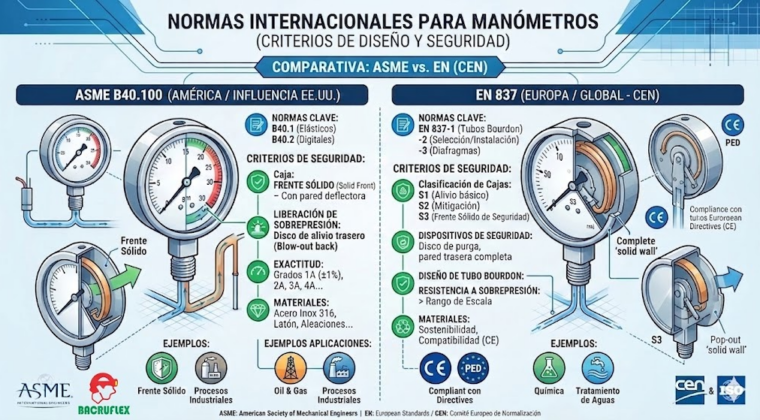

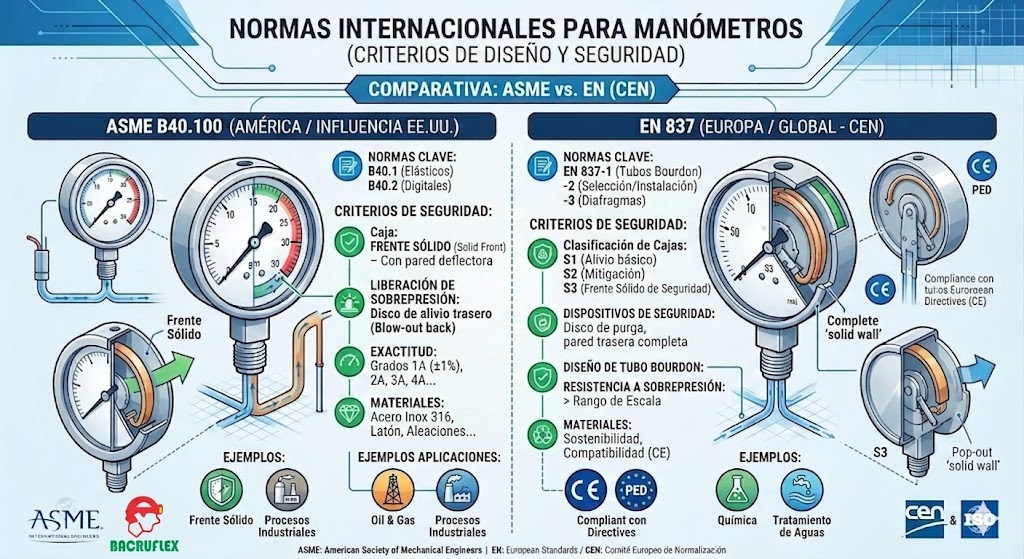

Las principales normativas que rigen estos componentes se dividen fundamentalmente entre el sistema americano (ASME) y el sistema europeo (EN).
1. Normativa Americana: ASME (American Society of Mechanical Engineers)
En América Latina y los países de influencia estadounidense, la norma reina para manómetros de carátula es la ASME B40.100 (Pressure Gauges and Gauge Attachments).
Esta norma en realidad es un compendio que integra varias subnormas específicas:
- ASME B40.1: Regula específicamente los manómetros mecánicos con elemento elástico (como el tubo de Bourdon, diafragmas o fuelles).
- Criterios de Seguridad: Define los requisitos para las cajas de seguridad. Clasifica los manómetros en «Standard» (sin frente sólido) y «Solid Front» (Frente Sólido). Estos últimos cuentan con una pared interna robusta que protege al operador en caso de una explosión del tubo de Bourdon, forzando la liberación de la presión hacia la parte trasera del instrumento (mediante un disco de alivio).
- Exactitud: Establece los grados de precisión comunes (Grado A, B, 1A, 2A, 3A, 4A), donde, por ejemplo, el Grado 1A permite un error máximo del $\pm1\%$ de todo el rango de la escala.
2. Normativa Europea: EN (European Standards) / DIN
En el ámbito europeo, las normas emitidas por el CEN (Comité Europeo de Normalización) son el estándar global de referencia. Las más importantes son:
- EN 837-1 (Tubos de Bourdon): Especifica las dimensiones, metrología, requisitos y ensayos para manómetros de tubo Bourdon (los más comunes en la industria hidráulica y neumática).
- EN 837-2 (Recomendaciones de selección e instalación): Es una guía crucial sobre cómo elegir el manómetros adecuado según el fluido (gases, líquidos, fluidos corrosivos) y las condiciones ambientales para evitar accidentes.
- EN 837-3 (Diafragmas y cápsulas): Regula los manómetros que utilizan membranas o cápsulas para medir bajas presiones o fluidos altamente viscosos/pastosos.
Criterios de Seguridad según EN 837-1:
La norma europea clasifica los manómetros en tres códigos de seguridad según el diseño de su caja, lo cual es vital para la prevención de riesgos:
- S1 (Manómetros con dispositivo de alivio): Tienen un tapón o disco de purga en la parte posterior o superior para liberar la sobrepresión interna.
- S2 (Manómetros sin pared deflectora pero con alivio): Diseñados para mitigar riesgos mecánicos leves.
- S3 (Manómetros de Seguridad con Frente Sólido): Equivalentes al Solid Front de ASME. Cuentan con una pared protectora a prueba de explosiones entre el elemento de presión y la carátula, además de una pared trasera que se desprende por completo para liberar la energía de manera segura hacia atrás.
3. Normativa Internacional General: ISO
- ISO 21843 / ISO 13485: Aunque ISO tiene normas generales para la medición de fluidos, muchas veces delega la estandarización de manómetros industriales a las organizaciones regionales como ASME o EN debido a su alto nivel de madurez técnica. Sin embargo, para sectores específicos (como manómetros en equipos médicos, soldadura por gas u oxígeno), existen normas ISO muy particulares (como la ISO 5171 para reguladores de presión de soldadura).
Resumen de Criterios Clave de Diseño y Seguridad
Al evaluar un manómetro bajo estas normas, los fabricantes deben certificar:
- Compatibilidad del Material: El uso de bronce/latón para aplicaciones generales, o Acero Inoxidable (316L) y aleaciones especiales (Monel, Hastelloy) para fluidos corrosivos o minería.
- Ventana de Seguridad: Uso de vidrio de seguridad laminado o policarbonato para evitar que la ventana se astille hacia el operador en caso de falla.
- Restrictores de Pulsación: El diseño debe permitir la inclusión de tornillos restrictores (orificios calibrados) en la conexión para amortiguar golpes de ariete o picos de presión.
- Resistencia a la Sobrepresión: Las normas exigen que el instrumento soporte una sobrepresión temporal (generalmente entre el $15\%$ y el $30\%$ por encima de su valor final de escala) sin perder su calibración de forma permanente ni romperse.
