¿Qué medidas de seguridad bi-manual incorporan las máquinas de prensado de mangueras automáticas para evitar accidentes con los dedos?
En las prensas de mangueras automáticas (especialmente las electrohidráulicas de producción industrial), el riesgo de atrapamiento es crítico debido a las toneladas de fuerza que ejercen los dados de prensado. Los sistemas de control bi-manual no son simples interruptores en serie; están gobernados por normativas estrictas de seguridad (como la ISO 13851) para garantizar que el operario no pueda burlar el sistema.
Para evitar accidentes y asegurar que ambas manos estén completamente fuera de la zona de peligro, estas máquinas incorporan las siguientes lógicas y dispositivos físicos:
1. Monitoreo de Simultaneidad Estricta
No basta con presionar ambos botones; el relé de seguridad de la máquina exige que se activen casi al mismo tiempo.
- Margen de 0.5 segundos: Si el operario presiona un botón y tarda más de 500 milisegundos en presionar el segundo, la máquina bloquea el ciclo de prensado. Esto evita que alguien deje un botón permanentemente trabado o puenteado con un objeto para operar la máquina con una sola mano.
2. Dispositivos Anti-Engaño (Anti-Defeat)
Los botones físicos están diseñados para que no se puedan accionar usando una sola mano y el antebrazo, o un pie.

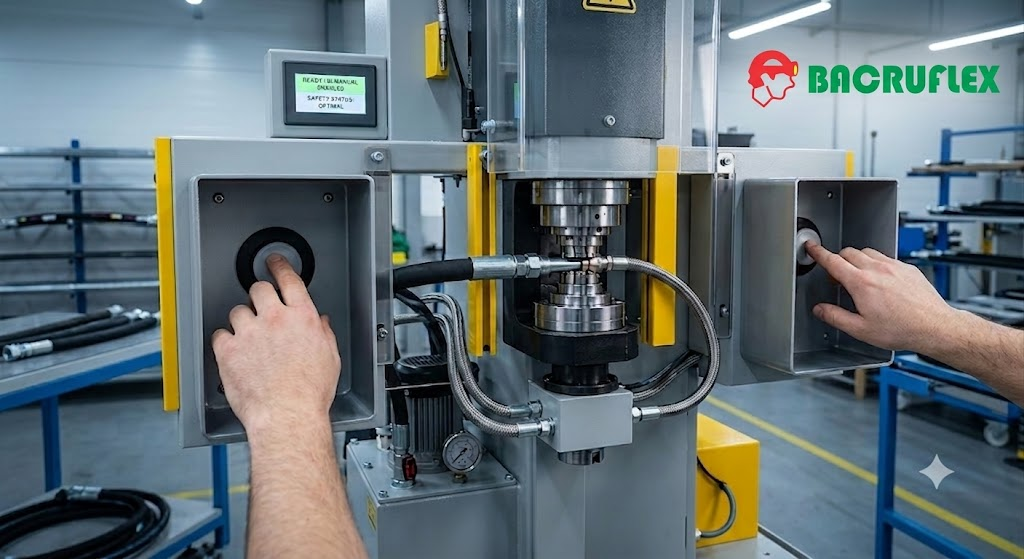

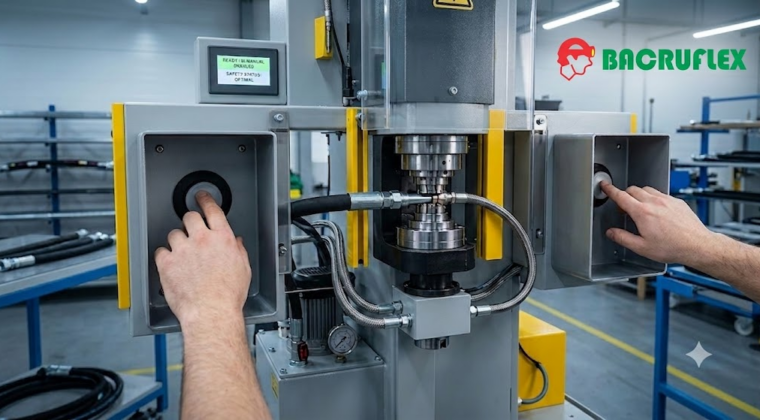

- Carcasas protectoras (U-shields): Los pulsadores suelen estar hundidos dentro de unas cubiertas protectoras en forma de «U». Para activarlos, el operador debe introducir obligatoriamente los dedos dentro de la carcasa, imposibilitando el uso de codos o rodillas.
- Distancia física: Los controles están separados por una distancia mínima obligatoria (generalmente superior a 260 mm) para que sea anatómicamente imposible alcanzar ambos botones con una sola mano.
3. Lógica de Autocomprobación y Monitoreo Dinámico
El sistema electrónico o neumático valida el estado de los componentes en cada ciclo:
- Liberación obligatoria: Para iniciar un nuevo prensado, el operario debe soltar ambos botones. Si uno se queda pegado o retenido, la máquina no arrancará el siguiente ciclo.
- Botones de doble canal: Cada pulsador utiliza contactos redundantes (normalmente abiertos y normalmente cerrados). Si un cable se rompe o un contacto se suelda por desgaste, el relé de seguridad detecta la discrepancia y detiene la máquina inmediatamente.
4. Acción Mantenida (Hold-to-Run)
El ciclo de prensado solo avanza mientras se mantenga la presión en ambos mandos.
- Si el operario retira una sola mano antes de que los dados alcancen el punto de ajuste final, el flujo hidráulico se corta instantáneamente y el cabezal se detiene o regresa a su posición abierta de forma automática.
Dato de seguridad: En las prensas automáticas modernas, el control bi-manual suele complementarse con sensores ópticos de proximidad o barreras de luz en el cabezal. Si detectan un objeto extraño (como un dedo) cerca de los dados antes de que la manguera esté completamente posicionada, el sistema interrumpe el cierre incluso si los botones bi-manuales están presionados.
