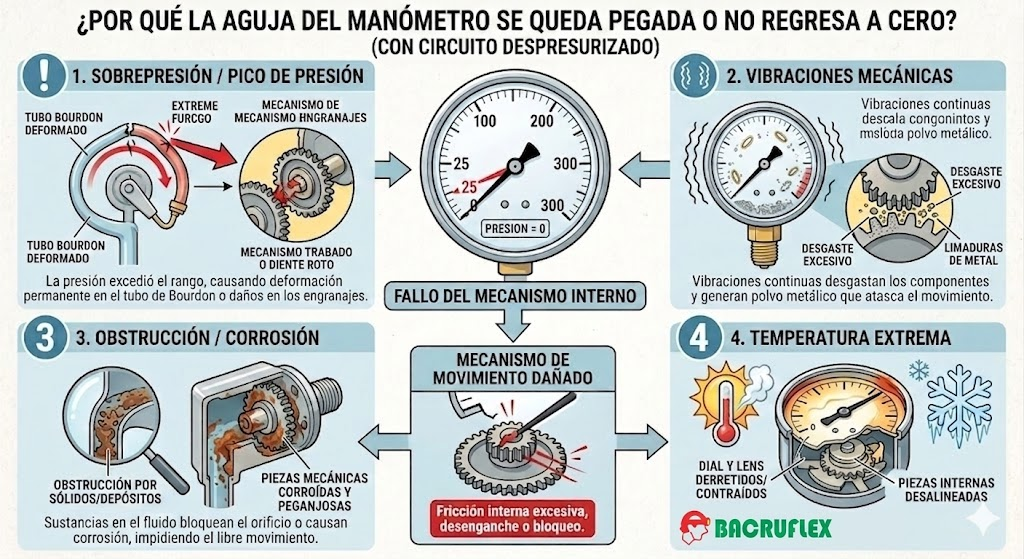

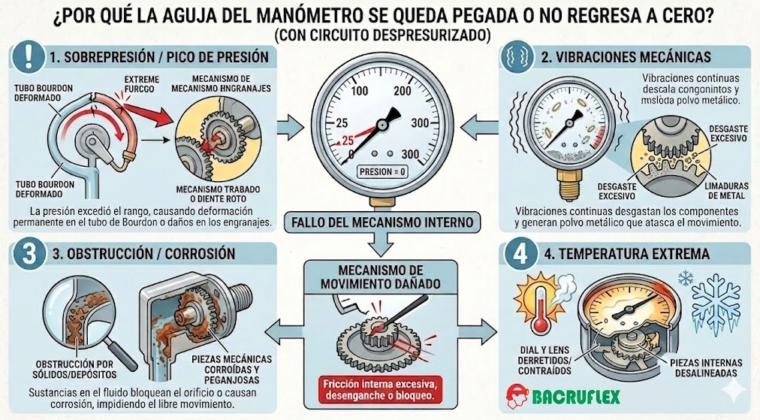

¿Qué causa que la aguja de los manómetros se quede pegada o no regrese a cero cuando el circuito está despresurizado?
Que la aguja de un manómetro se quede «pegada» o no regrese a cero cuando el sistema ya no tiene presión es una falla común en sistemas hidráulicos y neumáticos. Esto no solo afecta la lectura actual, sino que invalida por completo la precisión del instrumento.
Las causas principales se dividen en daños mecánicos internos, picos de presión o factores del entorno:
1. Deformación Permanente del Tubo de Bourdon
Es la causa más frecuente. El tubo de Bourdon es la pieza interna en forma de «C» (o espiral) que se flexiona cuando entra presión, moviendo la aguja.
- Qué ocurre: Si el manómetro sufrió un pico de presión (sobrepresión) que superó su límite máximo de diseño, el metal del tubo se estira más allá de su límite elástico.
- El resultado: El metal sufre una deformación plástica permanente. Al despresurizar, el tubo no puede regresar a su forma original y la aguja se queda adelantada.
2. Daño o Desgaste en el Mecanismo de Engranajes (Piñón y Segmento)
El movimiento del tubo de Bourdon se transmite a la aguja a través de un pequeño sector dentado y un piñón.
- Saltos de diente: Un pico de presión violento o un «golpe de ariete» puede hacer que los engranajes salten un diente. La aguja se descalibrará instantáneamente y no bajará a cero.
- Desgaste por vibración: Si el manómetro está montado en una zona con mucha vibración mecánica sin la protección adecuada (como glicerina), los dientes de los engranajes se desgastan y se traban entre sí, «congelando» la aguja en una posición.
3. Cristalización o Bloqueo por el Fluido del Proceso
A veces el problema no es el mecanismo, sino el producto que se está midiendo.
- Obstrucción: Si el fluido transporta partículas, sedimentos, o tiende a solidificarse/cristalizarse (como pinturas, resinas o agua con alta concentración de minerales), puede ingresar al tubo de Bourdon y endurecerse.
- El resultado: Al bloquearse el espacio interno, el fluido atrapado mantiene la presión mecánica dentro del tubo, impidiendo que la aguja retorne aunque la línea principal esté vacía.
4. Pérdida o Degradación del Líquido de Llenado (Glicerina/Silicona)
Los manómetros de alta calidad suelen estar llenos de glicerina para amortiguar las vibraciones.
- Glicerina contaminada o envejecida: Con el tiempo, o por exposición a temperaturas extremas, el líquido interno puede volverse demasiado viscoso, gomoso o acumular suciedad. Esto genera una resistencia interna que frena físicamente el retorno de la aguja.
5. El «Perno de Tope» (Stop Pin) Desalineado o Doblado
Muchos manómetros comerciales tienen un pequeño perno negro o metálico en el cero de la carátula donde descansa la aguja.
- Si el manómetro sufrió un retroceso brusco de presión (vacío repentino en un equipo que no está diseñado para ello), la aguja puede golpear el perno de tope con tanta fuerza que se dobla, se monta sobre él o se deforma el eje, quedando trabada permanentemente.
¿Qué se debe hacer?
Regla de oro: Un manómetro que no regresa a cero está descalibrado y no es confiable. Toda su escala de medición se ha desplazado.
- Reemplazo inmediato: En aplicaciones industriales, lo más seguro y económico es cambiar el manómetro, ya que la deformación del tubo de Bourdon no se puede reparar con precisión milimétrica de forma manual.
- Instalar accesorios de protección: Si el problema fue un pico de presión o golpe de ariete, el nuevo manómetro debería instalarse con un amortiguador de pulsaciones (snubber) o una válvula de aguja para restringir el flujo violento.
- Usar sellos de diafragma: Si el problema fue la obstrucción por fluidos densos o corrosivos, un sello de diafragma evitará que el fluido toque el mecanismo interno del manómetro.
