¿Qué es un sello de diafragma y en qué casos es obligatorio añadirlo a los manómetros industriales?

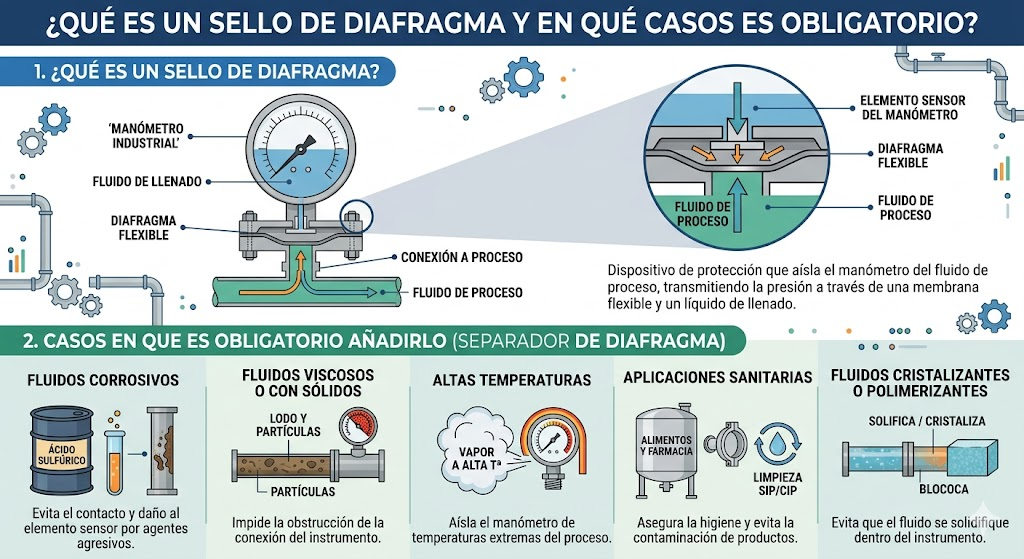

Un sello de diafragma (también conocido como sello químico o de brida) es un dispositivo de protección utilizado en la instrumentación de presión. Su función principal es aislar el elemento interno del manómetro (como el tubo Bourdon) del fluido del proceso, sin impedir que se mida la presión.
Consiste en una membrana flexible (el diafragma) que se coloca entre la tubería del proceso y el manómetro. El espacio que queda por encima del diafragma y el interior del manómetro se llena con un líquido transmisor de presión (un fluido hidráulico como aceite de silicona o glicerina). Cuando el proceso ejerce presión, el diafragma se deforma y empuja este líquido, el cual transmite la presión directamente al mecanismo del manómetro de forma exacta.
¿En qué casos es obligatorio o crítico añadirlo?
Aunque la palabra «obligatorio» en la industria suele depender de las normas internas de ingeniería (como ASME o API) y de la seguridad de la planta, el uso de un sello de diafragma es estrictamente necesario en los siguientes escenarios:
1. Fluidos Altamente Corrosivos
Si el fluido del proceso (ácidos, cloro, agua salada extrema, químicos agresivos) ataca los materiales estándar del manómetro (bronce o acero inoxidable 316), el instrumento fallará rápidamente.
- La solución: Se usa un sello con un diafragma de materiales exóticos y altamente resistentes como Tantalio, Hastelloy, Monel o Titanio, manteniendo el manómetro a salvo.
2. Fluidos con Sólidos en Suspensión, Viscosos o Cristalizables
Los fluidos con lodos, pastas, polímeros, pulpa de papel o aquellos que se solidifican al enfriarse (como el asfalto) pueden obstruir el pequeño orificio de entrada (el cuello) del manómetro. Si el fluido se solidifica dentro, el manómetro queda inutilizado.
- La solución: El sello de diafragma ofrece una superficie plana y amplia que no se puede taponar y es fácil de limpiar.
3. Aplicaciones Sanitarias y Alimentarias
En la industria de alimentos, bebidas, farmacéutica y biotecnología, está prohibido que queden «zonas muertas» o estancadas donde el producto pueda acumularse, ya que esto propicia la proliferación de bacterias u hongos.
- La solución: Se utilizan sellos de diafragma con conexiones sanitarias (como tipo Clamp), que tienen superficies completamente lisas y pulidas, aptas para procesos de limpieza CIP (Clean-in-Place).
4. Fluidos a Altas Temperaturas
Los manómetros convencionales tienen un límite de temperatura de trabajo (generalmente hasta 60 °C o 100 °C según el modelo). Si el fluido del proceso está a 200 °C o 300 °C (vapor sobrecalentado, aceite térmico), destruirá el mecanismo o alterará la calibración.
- La solución: El sello de diafragma se puede combinar con un tubo capilar o una torre de enfriamiento. El calor se disipa en el cuerpo del sello y en el fluido de llenado, asegurando que al manómetro solo llegue la presión, no la temperatura.
5. Fluidos Peligrosos o Tóxicos
En procesos que manejan gases letales, materiales inflamables o reactivos donde una fuga interna del manómetro pondría en riesgo la vida de los operadores o la planta.
- La solución: El sello actúa como una doble barrera de contención. Si el elemento sensible del manómetro llega a romperse por fatiga, el diafragma del sello impide que el fluido peligroso escape al ambiente.
Resumen Técnico
Instalar un sello de diafragma es la decisión correcta siempre que el fluido del proceso sea capaz de destruir, taponar, contaminar o sobrecalentar el mecanismo interno de un manómetro estándar.
