¿Cómo se selecciona el rango de presión para que los manómetros trabajen en su zona óptima (el tercio central de la escala)?

¿Cómo se selecciona el rango de presión para que los manómetros trabajen en su zona óptima (el tercio central de la escala)?

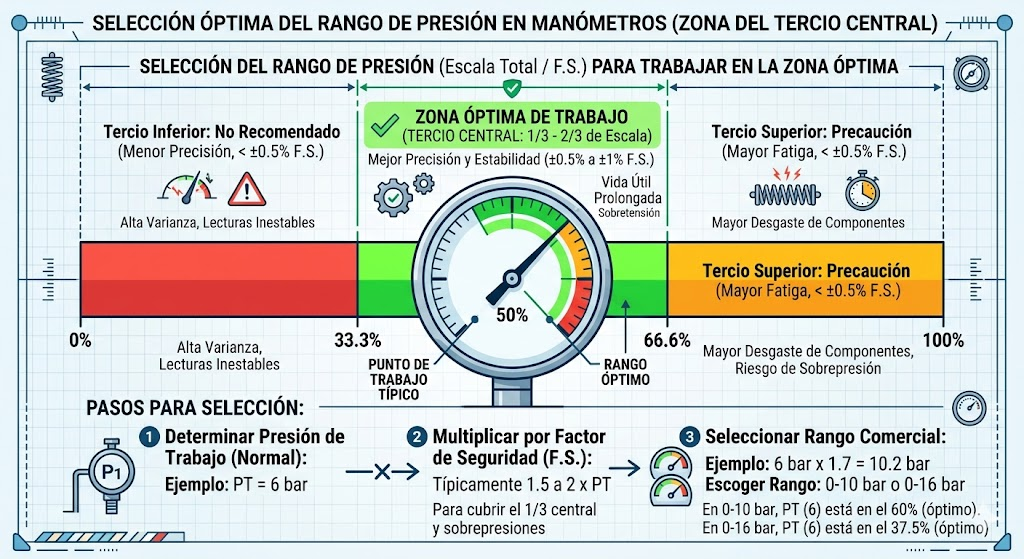

Para garantizar la precisión, la seguridad y la vida útil de un manómetro, la regla de oro en la instrumentación industrial es que la presión de trabajo normal debe situarse en el tercio central de la escala (entre el 25% y el 75% del rango total, siendo el ideal el 50%).

Aquí te explico el paso a paso matemático y práctico para seleccionar el rango de presión comercial adecuado:

1. El Criterio de Selección según el Tipo de Carga

Dependiendo de cómo se comporte la presión en tu sistema, el rango total del manómetro ($P_{max}$) se calcula de la siguiente manera:

A. Presión Constante o Estática

Si la presión del fluido es estable y no sufre fluctuaciones bruscas, la presión de trabajo ($P_{trabajo}$) debe representar, como máximo, el 75% (3/4) del rango total del manómetro.

$$\text{Rango del Manómetro } (P_{max}) = \frac{P_{trabajo}}{0.75} = P_{trabajo} \times 1.33$$

B. Presión Variable, Dinámica o con Pulsaciones

Si el sistema experimenta ciclos, vibraciones o picos de presión (común en líneas hidráulicas con bombas de pistones o válvulas de cierre rápido), la presión de trabajo debe representar, como máximo, el 65% (2/3) del rango total para amortiguar la fatiga del tubo Bourdon.

$$\text{Rango del Manómetro } (P_{max}) = \frac{P_{trabajo}}{0.65} = P_{trabajo} \times 1.54$$

2. Ejemplo Práctico de Cálculo

Imagina que tienes una línea de aire comprimido o un sistema hidráulico que opera normalmente a 90 PSI (presión constante).

1. Aplicas la fórmula para presión constante:$$P_{max} = \frac{90 \text{ PSI}}{0.75} = 120 \text{ PSI}$$
2. Verificas el Tercio Central:Si compras un manómetro con un rango de 0 a 160 PSI (un rango comercial estándar muy común):
   • El primer tercio va de 0 a 53 PSI.
   • El tercio central va de 53 a 107 PSI.
   • El último tercio va de 107 a 160 PSI.

Como tus 90 PSI de trabajo caen exactamente dentro del rango de 53 a 107 PSI, la aguja trabajará en la zona vertical superior, garantizando la menor distorsión por histéresis y la máxima legibilidad para el operador.

3. Tabla de Selección Rápida (Rangos Comerciales Comunes)

Para facilitarte el trabajo en el taller o la planta, aquí tienes una guía directa para seleccionar el rango comercial según tu presión de operación habitual:

¿Por qué es crítico respetar el tercio central?

• Máxima Precisión: Los manómetros mecánicos (tipo Bourdon) se calibran para ofrecer su menor porcentaje de error en el centro de su carrera de deflexión. En los extremos (muy cerca de cero o del fondo de escala), el error porcentual aumenta.
• Margen de Seguridad contra Sobrepresión: Si el sistema sufre un pico de presión inesperado, el manómetro tiene un colchón físico en el último tercio de la escala para absorberlo sin deformar permanentemente el tubo interno ni descalibrarse.
• Fatiga del Material: Trabajar continuamente cerca del límite del fondo de escala estira el metal del tubo interno, haciendo que la aguja no regrese a cero cuando el sistema se despresurice.
