¿Cuál es la diferencia entre la presión manométrica y la presión absoluta medida por los manómetros especiales?

¿Cuál es la diferencia entre la presión manométrica y la presión absoluta medida por los manómetros especiales?

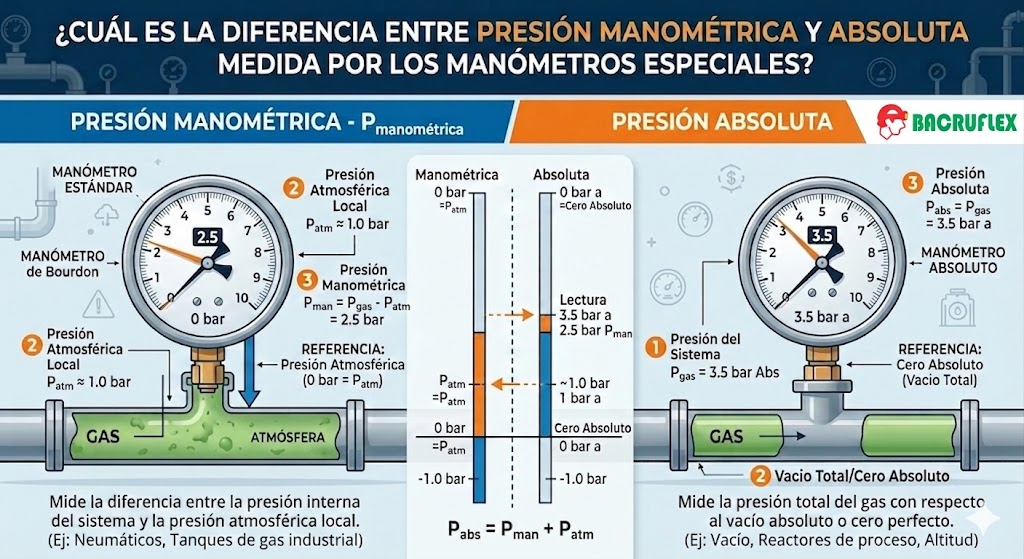

Para entender la diferencia entre la presión manométrica y la presión absoluta, el concepto clave es el punto de referencia que se utiliza como el «cero» de la escala.

Aquí te explico detalladamente cómo funciona cada una y cómo interactúan con los manómetros especiales:

1. Presión Manométrica ($P_{g}$)

Es la presión medida en relación con la presión atmosférica local.

• El punto cero: El cero de un manómetro común es la presión del aire que nos rodea.
• Comportamiento: Si un circuito industrial está abierto a la atmósfera, el manómetro marcará $0$. Si la presión interna aumenta por encima de la atmosférica, el valor será positivo. Si cae por debajo (vacío), será negativo.
• Aplicación común: Es la que miden los manómetros estándar en el día a día (como al medir la presión de los neumáticos o de una línea de aire comprimido estándar).

2. Presión Absoluta ($P_{abs}$)

Es la presión medida en relación con el vacío absoluto (un espacio completamente vacío donde no existe ninguna molécula de gas ni presión alguna).

• El punto cero: El cero absoluto teórico. No existen presiones negativas en esta escala.
• Comportamiento: Siempre es igual a la presión manométrica más la presión atmosférica del lugar.
• Aplicación común: Se utiliza en cálculos científicos, estudios de gases ideales, sistemas de vacío profundo y en procesos industriales de alta precisión donde las fluctuaciones del clima (presión atmosférica) alterarían el resultado.

La Relación Matemática

La relación entre ambas se define mediante la siguiente ecuación formal:

$$P_{abs} = P_{g} + P_{atm}$$

Donde:

• $P_{abs}$ es la presión absoluta.
• $P_{g}$ es la presión manométrica (gauge).
• $P_{atm}$ es la presión atmosférica local (que a nivel del mar es de aproximadamente 14.7 psi o 1.013 bar, pero disminuye con la altitud).

¿Qué pasa con los «Manómetros Especiales»?

Dependiendo del diseño interno del instrumento, el manómetro medirá una u otra:

A. Manómetros de Presión Absoluta

A diferencia de un manómetro estándar (que tiene el elemento interno expuesto a la presión atmosférica ambiental), estos instrumentos tienen una cámara de referencia sellada internamente con vacío absoluto.

• Cómo funcionan: El sensor compara la presión del proceso directamente contra ese vacío sellado.
• Por qué son especiales: No les afectan los cambios climáticos ni la altitud. Si mides un tanque sellado a nivel del mar y luego en la altura (como en una zona minera a 4,000 metros sobre el nivel del mar), el manómetro absoluto te dará exactamente la misma lectura.

B. Manómetros de Presión Diferencial (y Manométrica)

Un manómetro convencional es, en realidad, un medidor diferencial simple: compara la presión del proceso contra la atmósfera a través de un pequeño orificio de ventilación en su caja.

• Si el clima cambia o el instrumento se traslada a una ciudad más alta, la lectura del manómetro estándar puede variar ligeramente para el mismo valor real de presión interna, porque su «cero» (la atmósfera) ha cambiado.

Resumen Rápido
