Aplicaciones de válvulas aguja en sistemas de instrumentación industrial
Las válvulas de aguja son componentes críticos en la instrumentación industrial debido a su capacidad para proporcionar un control de flujo extremadamente preciso y fino. Su diseño, caracterizado por un vástago cónico que se asienta en un orificio pequeño, permite regular fluidos con una exactitud que las válvulas de bola o de compuerta no pueden alcanzar.
A continuación, se detallan sus aplicaciones principales en entornos de control y medición:

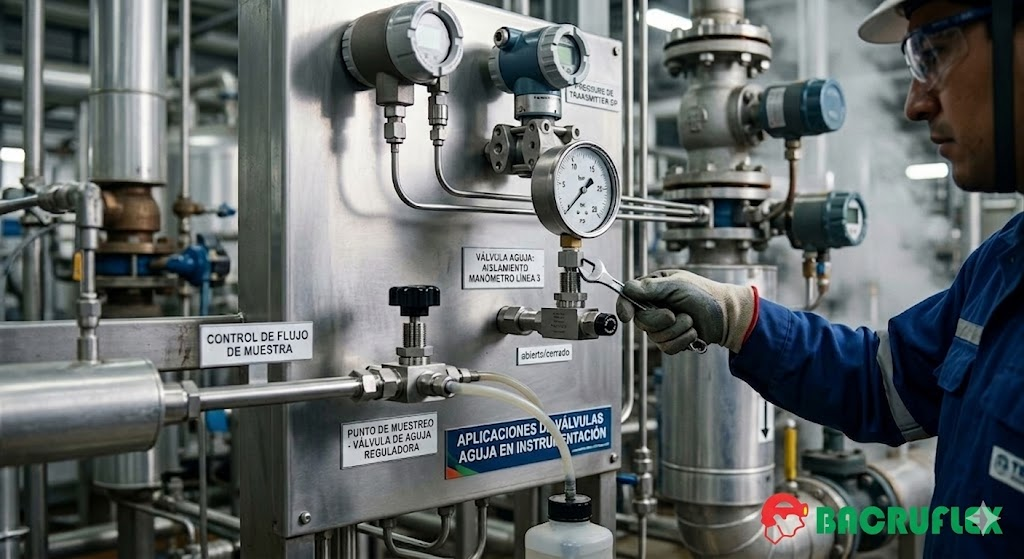

1. Aislamiento de Instrumentos de Medición
Es la aplicación más común. Se instalan antes de manómetros, transmisores de presión o presostatos.
- Función: Permiten aislar el instrumento del proceso para realizar tareas de mantenimiento, calibración o reemplazo sin necesidad de detener la línea de producción.
- Protección: Ayudan a amortiguar picos de presión repentinos que podrían dañar los componentes internos de los sensores.
2. Control de Flujo en Líneas de Muestreo
En plantas químicas o de procesamiento, es necesario tomar muestras de fluidos para análisis de laboratorio.
- Precisión: La válvula de aguja permite abrir el paso de forma muy lenta, evitando salpicaduras o flujos violentos de sustancias que podrían ser peligrosas o corrosivas.
- Muestreo continuo: Se utilizan para regular el caudal exacto que llega a los analizadores en línea.
3. Sistemas de Llenado y Purga (Venteo)
Se utilizan frecuentemente en manifolds de instrumentación (de 2, 3 o 5 válvulas).
- Purga de aire: Permiten liberar el aire atrapado en las líneas de impulso antes de que el instrumento comience a medir, garantizando que la señal sea estable.
- Drenaje: Facilitan el vaciado de líquidos condensados en sistemas de gas.
4. Regulación de Flujo en Equipos de Laboratorio y Cromatografía
Debido a que el desplazamiento del vástago es proporcional al número de vueltas del volante, son ideales para aplicaciones donde el caudal es mínimo.
- Gas Carrier: En cromatografía de gases, controlan con precisión milimétrica el flujo del gas portador.
Componentes y Materiales Críticos
Para asegurar el rendimiento en sistemas de instrumentación, estas válvulas suelen fabricarse bajo estándares estrictos:
| Característica | Detalle Técnico |
| Materiales | Acero inoxidable 316 (más común), Monel, Hastelloy o Latón. |
| Punta del vástago | Puede ser fija (para regulación) o giratoria (para evitar el desgaste del asiento al cerrar). |
| Presiones | Comúnmente diseñadas para soportar desde 3,000 PSI hasta 10,000 PSI. |
| Conexiones | Generalmente roscas NPT o conectores de tubo de doble ferrule (tipo Swagelok). |
Consideraciones de Uso
- No son válvulas de cierre rápido: Requieren varias vueltas para abrir o cerrar completamente, por lo que no deben usarse en sistemas de corte de emergencia (SDE).
- Sentido de flujo: Es vital respetar la flecha de dirección grabada en el cuerpo de la válvula; de lo contrario, la presión puede actuar contra el empaque del vástago y causar fugas.
