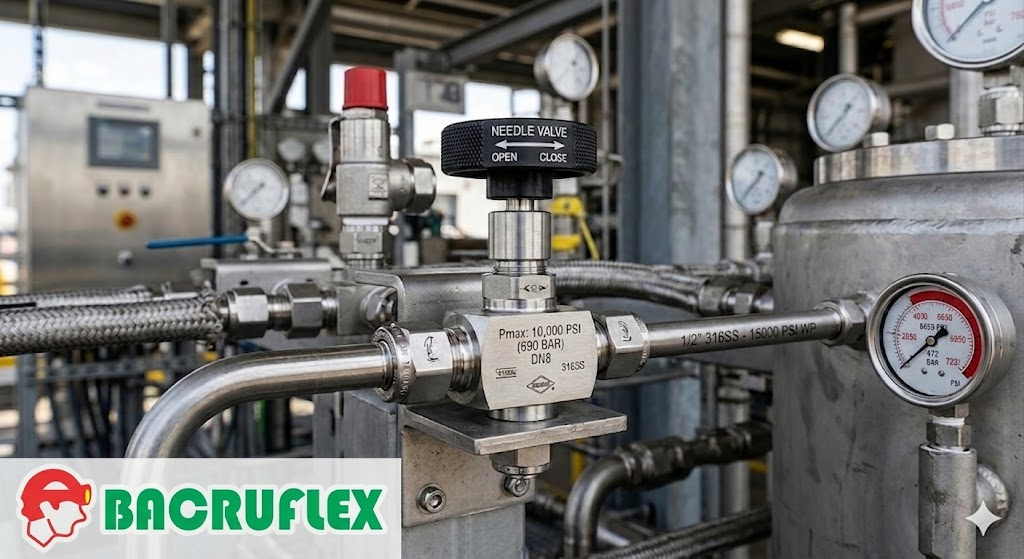

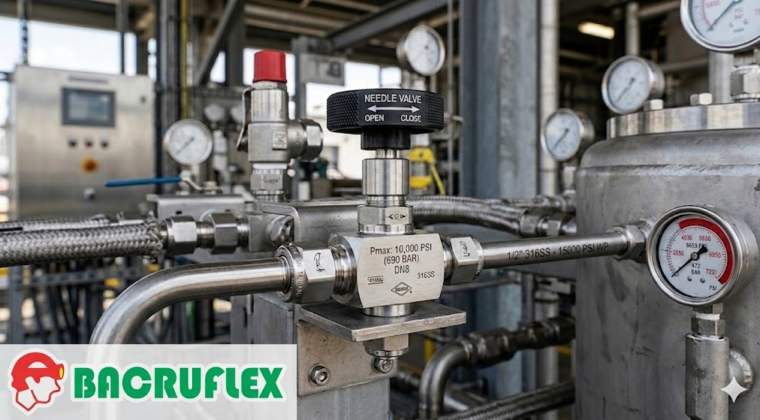

Válvulas aguja en sistemas de alta presión
Las válvulas de aguja son componentes críticos en sistemas de alta presión debido a su capacidad para proporcionar un control de flujo extremadamente preciso y un sellado hermético. Su diseño se distingue por un vástago cónico (la «aguja») que se asienta en un orificio de diámetro reducido.
Principio de Funcionamiento
A diferencia de una válvula de bola que funciona con un giro de 90°, la válvula de aguja utiliza un mecanismo de vástago roscado. Al girar el volante, el vástago se desplaza linealmente de forma muy lenta.
- Control Fino: El diseño permite aumentar o disminuir el área de paso de manera gradual, lo que facilita la regulación exacta del caudal.
- Alta Resistencia: Están diseñadas para soportar presiones que frecuentemente superan los 5,000 a 10,000 PSI, dependiendo del material y el diseño.
Características Técnicas Clave
Para aplicaciones industriales y de alta presión, se deben considerar los siguientes puntos:
1. Materiales de Construcción
- Acero Inoxidable 316: Es el estándar para resistencia a la corrosión y altas presiones.
- Aleaciones Especiales: Como Monel o Hastelloy para fluidos altamente corrosivos o temperaturas extremas.
2. Tipos de Bonete (Tapa)
- Bonete Roscado: Común en aplicaciones de instrumentación general.
- Bonete de Unión: Ofrece mayor seguridad en sistemas con vibraciones o ciclos de presión severos, evitando que el bonete se afloje accidentalmente.
3. Empaquetaduras
Suelen utilizar PTFE (Teflón) para temperaturas moderadas o Grafito para aplicaciones de alta temperatura, garantizando que no haya fugas hacia el exterior a través del vástago.
Aplicaciones Comunes
En sistemas de alta presión, su uso no suele ser para «abrir/cerrar» rápidamente, sino para:
- Aislamiento de Instrumentos: Se colocan antes de los manómetros para protegerlos de picos de presión o para permitir su cambio sin detener la línea.
- Sistemas Hidráulicos: Control de velocidad en cilindros o actuadores.
- Bancos de Prueba: Donde se requiere incrementar la presión de forma controlada y segura.
- Plantas Químicas y Minería: Manejo de reactivos o fluidos a presiones elevadas donde el control de goteo es vital.
Consideraciones de Seguridad
- Sentido de Flujo: Es vital respetar la flecha de dirección grabada en el cuerpo. Instalarla al revés puede causar que la presión actúe contra la empaquetadura innecesariamente.
- Limpieza: Debido a su orificio pequeño, son propensas a obstrucciones si el fluido contiene partículas sólidas. Se recomienda el uso de filtros previos.
- Torque: No es necesario aplicar fuerza excesiva para cerrar; el diseño de metal-metal logra el sello con un torque moderado. Forzarla puede dañar la punta de la aguja.
