El rol de las válvulas aguja en la industria minera y de perforación
Las válvulas de aguja son componentes críticos en los sistemas de control de fluidos dentro de la industria minera y de perforación. Su nombre deriva del obturador en forma de cono alargado (similar a una aguja) que permite una regulación extremadamente precisa del flujo.
A continuación, se detalla su importancia, aplicaciones y especificaciones técnicas en estos entornos de alta exigencia.
1. Función Principal: El Control de Precisión
A diferencia de las válvulas de bola, que son de «todo o nada», la válvula de aguja está diseñada para el estrangulamiento (throttling) del flujo. Su diseño de rosca fina permite realizar ajustes milimétricos, lo cual es vital para:
- Controlar la velocidad de actuadores hidráulicos.
- Proteger instrumentos de medición (manómetros) contra picos de presión repentinos.
- Calibrar sistemas de lubricación automática en maquinaria pesada.
2. Aplicaciones en Minería y Perforación
A. Protección de Instrumentación

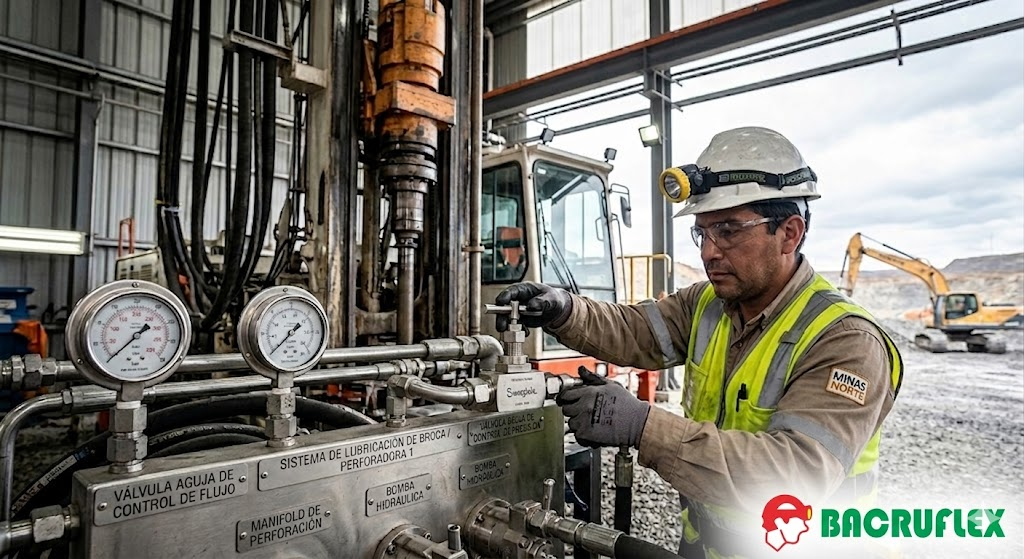

En las líneas de alta presión de los jumbos de perforación o perforadoras de superficie, las válvulas de aguja se instalan antes de los manómetros. Al cerrarlas parcialmente, actúan como amortiguadores de pulsaciones, evitando que las vibraciones del sistema dañen las agujas de los relojes de presión.
B. Sistemas Hidráulicos de Maquinaria Pesada
Se utilizan en equipos de perforación diamantina y jumbos electrohidráulicos para regular el avance de la perforación. Permiten que el operador ajuste con exactitud el caudal de aceite hidráulico, garantizando que la fuerza de empuje sea constante y controlada.
C. Control de Inyección de Químicos y Lodos
En la perforación petrolera y de pozos profundos, estas válvulas regulan la dosificación de aditivos en los lodos de perforación. Dado que estos fluidos pueden ser abrasivos, se requieren válvulas con materiales resistentes al desgaste.
3. Especificaciones Críticas para el Sector
Dadas las condiciones extremas en las minas (polvo, humedad, alta presión), una válvula de aguja debe cumplir con ciertos estándares:
| Característica | Requisito en Minería |
| Material | Acero inoxidable 316 o acero al carbono con recubrimientos anticorrosivos. |
| Presión de Trabajo | Generalmente deben soportar entre 5,000 PSI y 10,000 PSI. |
| Tipo de Conexión | Roscas NPT o conexiones de compresión (tipo doble férula) para evitar fugas bajo vibración. |
| Sellos | PTFE (Teflón) o Viton para resistir altas temperaturas y fluidos químicos. |
4. Ventajas en Operaciones de Campo
- Seguridad: Permiten un cierre gradual, eliminando el riesgo de «golpe de ariete» que podría reventar mangueras hidráulicas.
- Durabilidad: Su diseño simple y robusto facilita el mantenimiento incluso en frentes de trabajo remotos.
- Versatilidad: Pueden instalarse en paneles de control compactos gracias a su tamaño reducido en comparación con otros tipos de válvulas de control.
En resumen, aunque son componentes pequeños, las válvulas de aguja son los «centinelas» de la precisión en la perforación, asegurando que los sistemas hidráulicos y de medición operen de manera eficiente y segura bajo las presiones más extremas.
