¿A partir de qué velocidades de flujo de fluidos no conductivos se vuelve indispensable instalar una manguera con espiral de cobre?
En el manejo de fluidos no conductivos (como hidrocarburos, solventes o aceites), el riesgo principal es la acumulación de electricidad estática debido a la fricción contra las paredes de la manguera. Si esta carga no se disipa, puede generar una chispa e iniciar una explosión.
La necesidad de utilizar una manguera con espiral de cobre (o hilos de cobre antiestáticos) no depende de una velocidad «única», sino de una combinación entre la velocidad del flujo, el diámetro de la manguera y la conductividad del fluido.
Sin embargo, las normativas internacionales (como la API RP 2003 y la NFPA 77) establecen límites muy claros que dictan cuándo se vuelve indispensable un sistema de control estático:
1. La regla general de velocidad límite
Para fluidos no conductivos en mangueras y tuberías estándar, se considera una velocidad crítica cuando el flujo supera los:
- 1 m/s (metros por segundo): Es el límite recomendado para la fase inicial de llenado de tanques o cuando el fluido se mezcla con aire o agua. A partir de aquí, la generación de estática aumenta exponencialmente.
- 7 m/s: Es el límite máximo absoluto permitido para el transporte de combustibles e hidrocarburos limpios, incluso con sistemas de puesta a tierra. Superar los 7 m/s con un fluido no conductivo es sumamente peligroso.

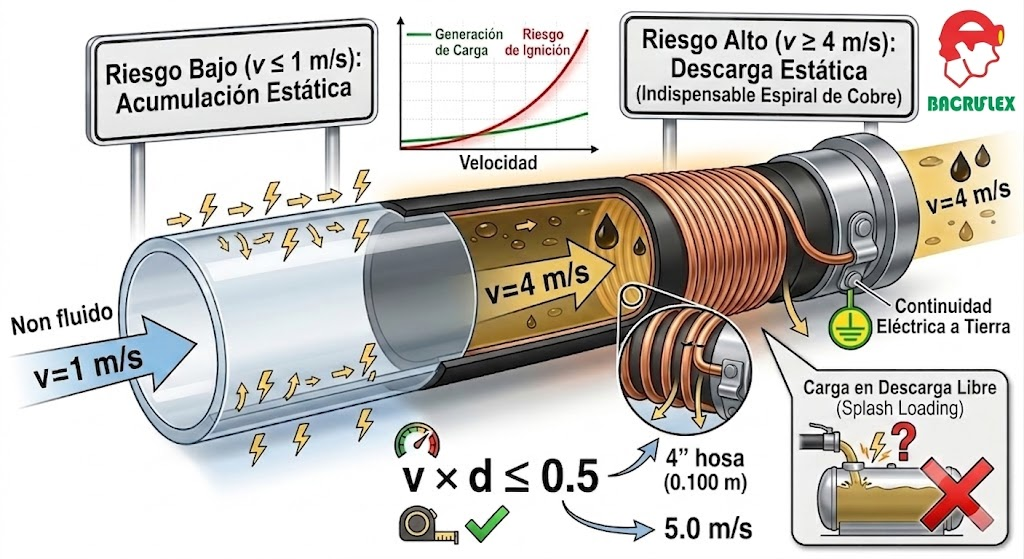

El factor determinante: La fórmula de control $v \times d$
Las normas técnicas utilizan el producto de la velocidad del flujo por el diámetro interior de la manguera ($d$ en metros) para evaluar el riesgo real en mangueras de diámetros comunes (hasta 4 pulgadas):
Si el resultado de multiplicar la velocidad por el diámetro es mayor a 0.5, la instalación de una manguera con disipación estática (espiral de cobre conectada a las conexiones metálicas) es estrictamente indispensable.
2. Ejemplos prácticos en la industria
Para entenderlo mejor en el día a día operativo, veamos cuándo se vuelve obligatoria según el tamaño de la manguera (asumiendo el límite estándar de peligro moderado.
| Diámetro de la manguera | Velocidad límite a partir de la cual es INDISPENSABLE el cobre |
| 1 pulgada (~0.025 m) | Flujos que superen los 7.0 m/s (límite por fricción extrema). |
| 2 pulgadas (~0.050 m) | Flujos que superen los 5.0 m/s. |
| 3 pulgadas (~0.075 m) | Flujos que superen los 3.3 m/s. |
| 4 pulgadas (~0.100 m) | Flujos que superen los 2.5 m/s. |
3. Factores que obligan a usar espiral de cobre (incluso a bajas velocidades)
No te fíes solo de la velocidad; existen «aceleradores» de estática donde la espiral de cobre es obligatoria aunque vayas despacio:
- Flujo bifásico o mezclas: Si el fluido lleva burbujas de aire, partículas sólidas en suspensión o trazas de agua (por ejemplo, diésel con humedad), la fricción se triplica. En estos casos, la velocidad límite baja a 1 m/s.
- Filtros en la línea: Si hay un filtro micrométrico justo antes de la manguera, este actúa como un generador masivo de carga estática. La manguera posterior debe tener continuidad eléctrica.
- Operaciones de carga «en descarga libre» (Splash Loading): Cuando el fluido cae y se agita rompiendo la superficie.
Nota crítica de seguridad: La espiral de cobre solo funciona si está físicamente expuesta y soldada o engastada (prensada) a las conexiones metálicas de los extremos, y si estas a su vez se conectan a un sistema de puesta a tierra física. Si el cobre queda aislado dentro de la goma sin tocar los acoples, la manguera se convierte en un capacitor que acumulará aún más energía, aumentando el peligro.
