¿En qué procesos de transferencia de combustibles o productos químicos inflamables es obligatorio el uso de la manguera con espiral de cobre?
El uso de mangueras con espiral de cobre (o hilos de cobre interconectados) es de carácter obligatorio y crítico en cualquier proceso de transferencia de fluidos donde la fricción del producto contra las paredes internas de la manguera genere electricidad estática, y donde la presencia de vapores inflamables cree un riesgo inminente de explosión por chispa.
La función principal de este espiral es garantizar la continuidad eléctrica a lo largo de toda la manguera, canalizando la carga estática hacia los acoples para que sea descargada de forma segura a tierra.
Aquí te detallo los procesos específicos donde su uso es normativo y obligatorio:
1. Carga y Descarga de Camiones Cisterna (Tanqueros)
Este es uno de los puntos más críticos en la cadena logística de hidrocarburos y químicos.
- Proceso: Transferencia de combustibles desde los terminales de almacenamiento (plantas de despacho) hacia los camiones cisterna, y de estos hacia las estaciones de servicio (grifos) o tanques industriales.
- Productos: Gasolina (de todos los octanajes), Diesel (B5/B20), combustible para aviación (Turbo A-1, Jet A-1) y solventes industriales.
- Riesgo: El alto flujo y la turbulencia generan cargas estáticas masivas. Si la manguera no disipa la corriente, una chispa al desconectar el acople Camlock (u otro sistema) causaría una explosión instantánea.
2. Transferencia en Terminales Marítimos y Portuarios
- Proceso: Operaciones de bunkering (abastecimiento de combustible a buques) o la descarga de buques tanque a los tanques de almacenamiento en tierra.
- Riesgo: Las mangueras suelen ser de gran diámetro y manejar presiones y caudales extremadamente altos, lo que multiplica la acumulación de energía estática.
3. Despacho de Combustible en Aviación
- Proceso: Reabastecimiento de aeronaves en aeropuertos, ya sea mediante camiones cisterna (refuelers) o sistemas de hidrantes subterráneos.
- Riesgo: El Jet A-1 y la gasolina de aviación (Avgas) son altamente susceptibles a la ignición. Los estándares internacionales (como la norma API/EI 1529 y NFPA 407) exigen mangueras con propiedades de conductividad o disipación estática total mediante puentes de cobre o compuestos de caucho conductor.
4. Trasiego de Productos Químicos Inflamables y Solventes
- Proceso: Movimiento de fluidos entre reactores, tanques de mezcla, tótems (IBC) o cilindros en plantas químicas, farmacéuticas o de pinturas.
- Productos: Alcoholes (etanol, metanol, isopropanol), acetona, tolueno, xileno, reactivos químicos puros y solventes dieléctricos.
- Particularidad: Muchos solventes químicos tienen una conductividad eléctrica muy baja, lo que significa que retienen la estática fácilmente mientras fluyen, haciendo que el espiral de cobre en la manguera (conectado correctamente a las terminales y a la red de tierra de la planta) sea indispensable.
5. Operaciones de Limpieza y Vaciado de Tanques (Venting y Slop)
- Proceso: Aspiración de residuos, lodos de hidrocarburos (slop) o limpieza de fondos de tanques de almacenamiento mediante camiones de vacío (Vacuum trucks).
- Riesgo: En estos procesos no solo se mueve líquido, sino una mezcla densa de gases, vapores combustibles y aire. El movimiento del aire cargado de partículas genera estática muy rápido.
El Factor Clave: La Conexión a Tierra

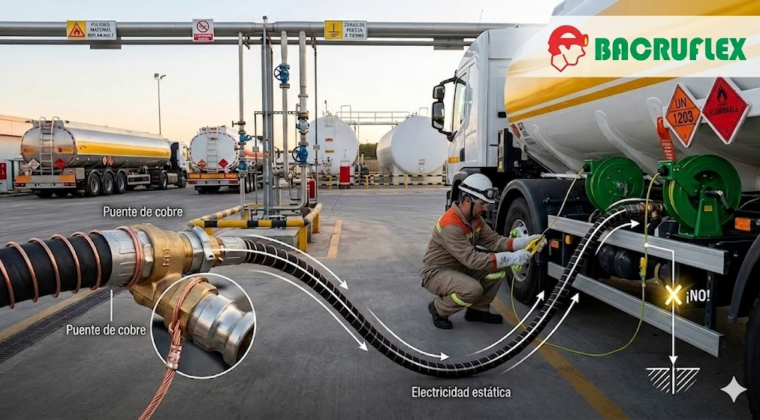

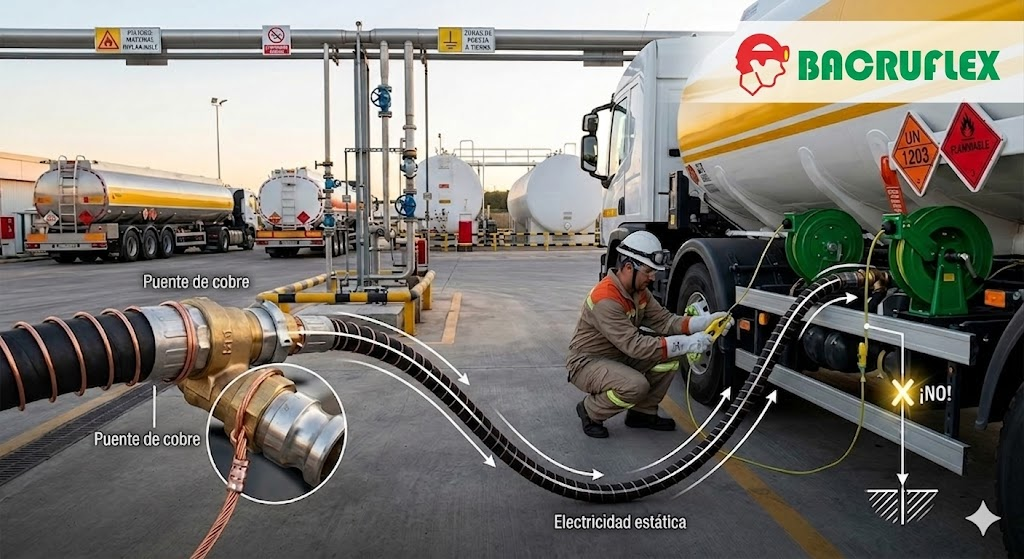

Nota de seguridad industrial: La manguera con espiral de cobre no funciona por sí sola. Para que el sistema sea seguro, el espiral de cobre debe estar físicamente expuesto y soldado, prensado o firmemente acoplado a los conectores metálicos de los extremos (por ejemplo, acoples rápidos Camlock de bronce o acero inoxidable).
Si el espiral queda «aislado» dentro del caucho y no hace contacto con el acople, la corriente estática se acumulará de todos modos. Además, la instalación completa debe contar con un pozo a tierra o pinzas de puesta a tierra conectadas al chasis del camión o tanque antes de iniciar el flujo.
