¿Cómo se organiza el estuche rígido con espuma troquelada para evitar pérdidas de niples dentro del kit de testeo analógico para prueba de presión?
Para organizar un estuche rígido con espuma troquelada (o espuma Pick n Pluck / precortada) y evitar por completo la pérdida de niples y acoples en un kit de testeo analógico, la clave está en el diseño visual, la retención mecánica y la codificación.
Un kit de presión hidráulica o neumática suele moverse mucho en campo, por lo que la espuma debe trabajar a tu favor para que notes cualquier ausencia a simple vista.
Aquí tienes la guía paso a paso para organizar el estuche de forma profesional:
1. Estrategia de Distribución (Layout)

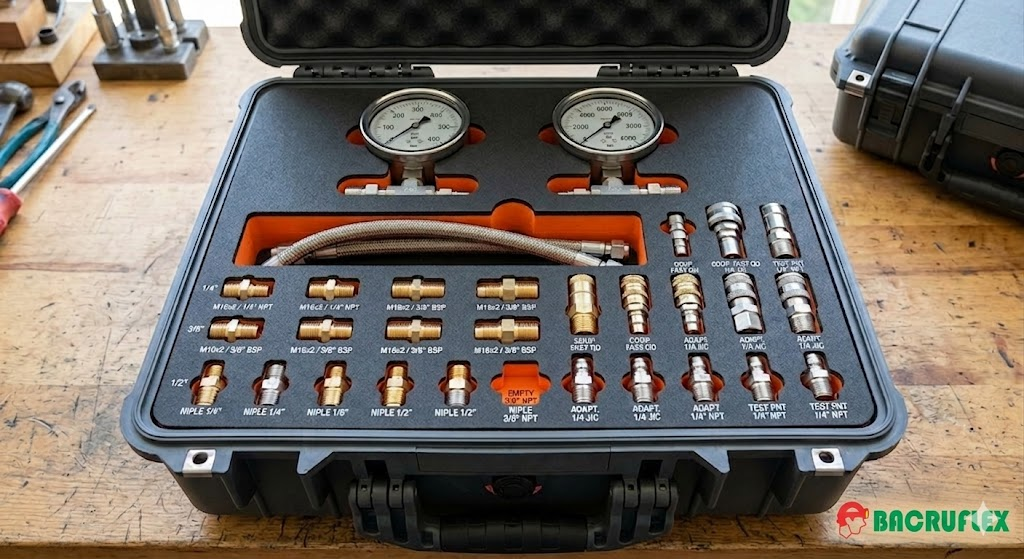

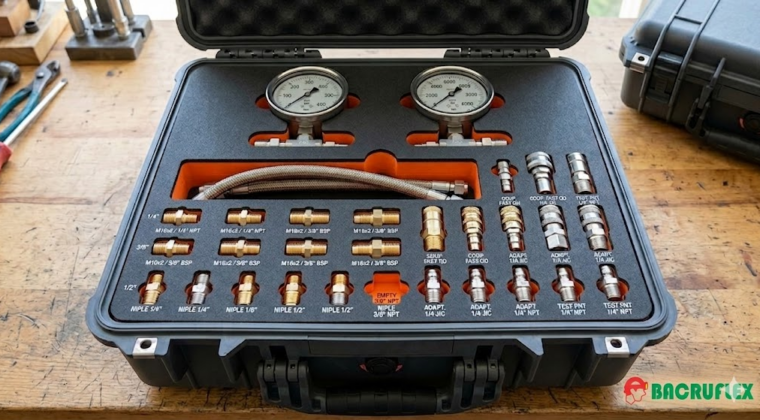

Antes de quitar los bloques de espuma, presenta los componentes sobre la superficie. La distribución ideal sigue una lógica de peso y frecuencia de uso:
- Zona Posterior / Fondo (Cerca de las bisagras): Coloca los elementos más pesados y voluminosos, como los manómetros (relojes de presión) y las mangueras de prueba (enrolladas en un compartimento alargado). Esto evita que el estuche se vuelque al abrirlo.
- Zona Central y Frontal: Destina este espacio exclusivamente para los niples de prueba, acoples rápidos y adaptadores (roscas NPT, BSP, JIC, etc.).
- Orden por Medidas: Organiza los niples en filas o columnas de menor a mayor tamaño (por ejemplo, de $1/4″$ a $1″$). Esto genera un patrón visual fácil de recordar.
2. Técnica de Troquelado para Alta Retención
El error común con la espuma precortada es retirar demasiados bloques, dejando el niple «suelto». Para evitar que se salgan con las vibraciones del transporte:
- Corte por Sub-dimensión: Retira un bloque de espuma ligeramente menor al diámetro real del niple. La espuma debe ejercer presión lateral (mecanismo de interferencia) para mantener la pieza fija.
- Orientación Vertical vs. Horizontal:
- Para niples largos o acoples con punta de prueba, es mejor troquelar el espacio para que vayan acostados (horizontales).
- Para niples cortos o tapones, puedes troquelar un hexágono para introducirlos de pie (verticales), lo que ahorra mucho espacio.
- Ranuras para los dedos (Finger Pulls): Alrededor de cada niple, retira solo medio bloque de espuma en los costados para que quepan las yemas de tus dedos. Así podrás extraerlos sin romper el resto de la espuma.
3. El Método «Shadow Boarding» (Control Visual de Pérdidas)
Esta es la técnica industrial más efectiva para evitar olvidos en el taller o la mina:
- Fondo de Doble Color: Utiliza una configuración de espuma de dos capas. La capa superior (donde se troquelan las siluetas) debe ser oscura (negro o gris). La capa base (el fondo del estuche) debe ser de un color de alta visibilidad (rojo, amarillo o verde neón).
- Efecto Sombra: Cuando un niple está en su sitio, cubre el fondo. Si un niple se queda olvidado en la maquinaria, la silueta vacía revelará el color brillante del fondo inmediatamente. Si ves color, falta una pieza.
4. Identificación y Etiquetado
Los niples de prueba analógicos se confunden fácilmente entre sí (especialmente las roscas BSP y NPT).
- Marcadores de Cavidad: Pega etiquetas laminadas de alta resistencia o usa plantillas para marcar el tipo de rosca y medida directamente en la espuma al lado de cada cavidad (ej. Niple 1/4″ NPT).
- Código de Colores: Si manejas diferentes tipos de rosca, puedes colocar una pequeña banda elástica de color o un o-ring de color en el cuello de los niples que coincida con un punto de color en la espuma.
Resumen de Buenas Prácticas
- No dejes espacios libres: Si te sobran cavidades vacías porque no tienes ese niple, deja los bloques de espuma puestos para que la estructura no pierda rigidez.
- Fijación de la base: Pega la capa de espuma troquelada a la espuma base inferior con adhesivo en spray (adecuado para poliuretano/polietileno) para que los niples pequeños no se deslicen por debajo de la espuma principal.
